35
rente máxima nominal fornecida pela
soldadora e a tensão nominal de ali-
mentação.
NOTA 1:
Eventuais extensões do cabo
de alimentação devem ter a seção justa,
em nenhum caso inferior aquela do
cabo fornecido junto.ore a quella del
cavo di dotazione.
NOTA 2:
Não é aconselhável ligar a
máquina de soldar a motor-geradores,
uma vez que a tensão de alimentação
das instalações não é estável.
Normas de uso

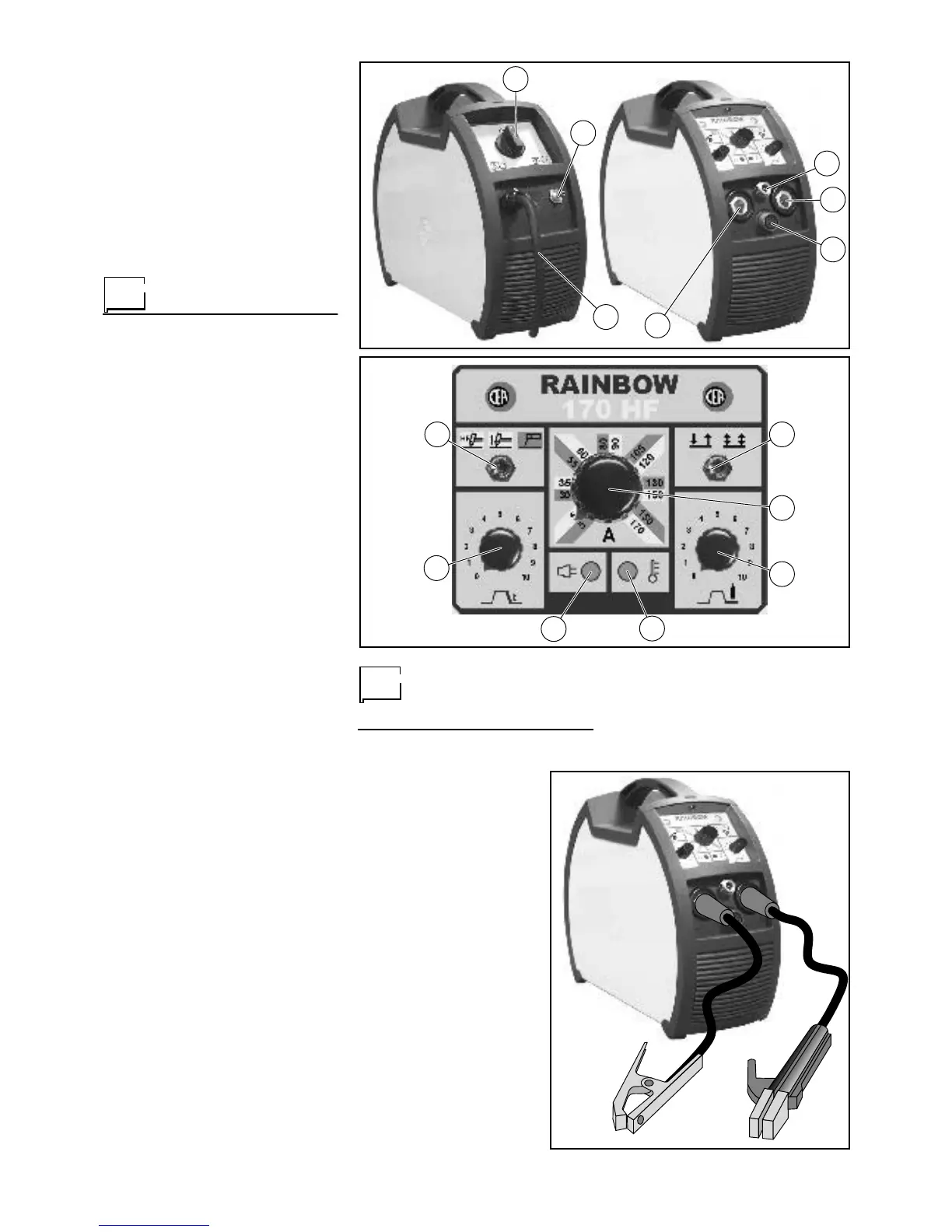

APARELHOS DE COMANDO E DE
CONTROLE (fig. A)
Pos. 1
Interruptor de linha. Na posi-
ção "O" a solda está desligada.
Pos. 2
Junta de entrada do gás de
soldagem
Pos. 3
Cabo de alimentação da solda
Pos. 4
Acoplamento rápido da cone-
xão do tubo do gás do maça-
rico TIG
Pos. 5
Acoplamento rápido polari-
dade positiva
Pos. 6
Conector para botão maçarico
TIG
Pos. 7
Acoplamento rápido polari-
dade negativa.
PAINEL DIANTEIRO (fig. B)
Pos. 1
Potenciômetro "slope-down"
(0÷5 sec.)
Pos. 2
Seleccionador 3 processos de
solda:
TIG "HF" para a soldagem
TIG com disparo alta fre-
quência
TIG tipo "lift" para a solda-
gem TIG tipo "lift" sem alta
frequência
ELÉCTRODO, para a solda-
gem de eléctrodos básicos
com dispositivos "arc force"
e "hot start" automáticos
Pos. 3
Seleccionador "modo de sol-
dagem". 2 TEMPOS, 4 TEM-
POS
Pos. 4
Potenciômetro para regula-
gem da corrente de soldadura.
Pos. 5
Potenciômetro de regulação
tempo de pós-gás (0,5÷25
sec.)
Pos. 6
Lâmpada de sinalização ama-
rela TERMOSTATO. O acendi-
mento desta lâmpada significa
que entrou em uso a proteção
térmica por que se esta traba-
lhando além do ciclo de traba-
lho. Esperar qualquer minuto
antes de continuar a soldar.
Pos. 7
Lâmpada de sinalização verde
ALIMENTAÇÃO. O acendi-
mento desta lâmpada indica
que a soldadora esta em ten-
são e pronta para funcionar.
Ligação cabos de
soldadura
SOLDAGEM DE
ELÊCTRODO (MMA)
Ligar, sempre com a máquina
desligada da energia, os
cabos de solda aos grampos
de saída (Positivo e Negativo)
da soldadora, ligando-os a
pinça e a massa, com a polari-
dade prevista para o tipo de
eletrodo a ser usado (fig. C).
Seguindo as indicações forne-
cidas pelos fabricantes de ele-
trodos. Os cabos de solda
devem ser o mais curto possí-
vel, devem ficar perto uns dos
outros, colocados no nível do
chão ou perto dele.
SOLDAGEM TIG
Ligar o tubo gás proveniente da parte
de trás da máquina ao butijão de gás
Argon e abri-lo (pos. 5, fig. D).
Com a máquina desligada conectar o
cabo de massa à conexão rápida
1
4
5
6
7
2
3
Fig. A
1
2 3
4
5
6
7
Fig. B
