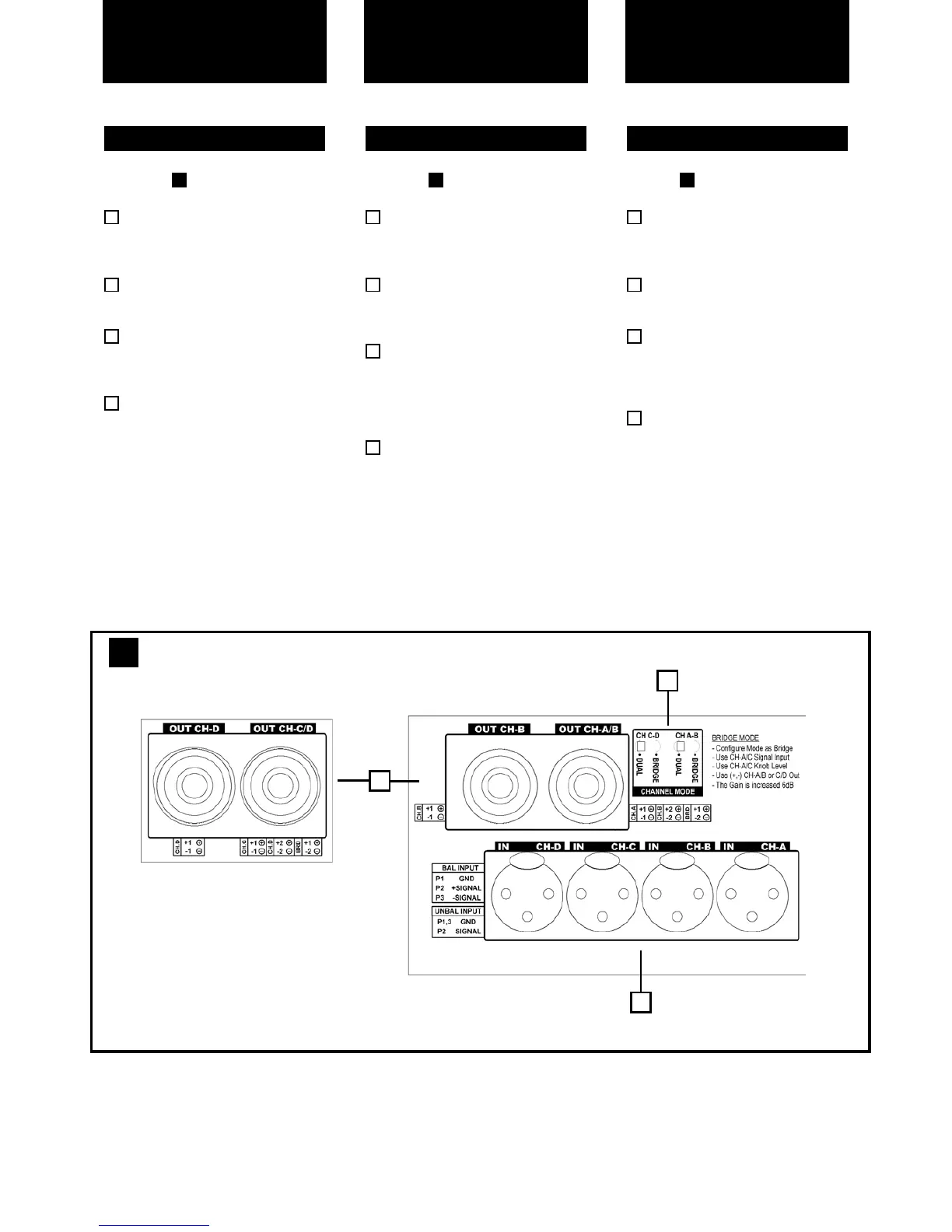

RAM ZETTA Z-210 - Rear Panel

See Figure
Signal Input: Female Neutrik
®
XLR
Connectors for the amplifier’s signal
input.
Speaker connectors: Neutrik
®
Speakon to connect the speakers.
Dual / Bridge Operation Selection
Switch. To control the level in Bridge
mode use the CH-A level knob.
Mains Power Cord: to connect the
amplifier to the mains network. The
colour code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth
3
2
2.2 Rear Panel
1
2
Siehe Fig.
Eingangssignal: Neutrik
®
-XLR
Buchsen für den Signaleingang der
Endstufe.
Lautsprecheranschluss: Neutrik
Speakonstecker zum Anschluss an
Lautsprecher.
Dual / Bridge: Dieser Schalter
wechselt von Zweikanaloperation zu
Bridge Modus. Bitte benutzen Sie
den Regler des Kanals A um die
Ausgangslautstärke zu kontrollieren.
Mains Power Cord: to connect the
amplifier to the mains network. The
color code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth
3
2.2 Rückplatte
2
1
2
Lokalisierung der
Funktionen
5
Controls:
Where and What?
Voir Fig.
Connecteurs Neutrik
®
XLR (feme-
lle) d’entrée des signaux de modu-
lation.
Speakon de sortie pour le branche-
ment des HP.
Dual / Bridge: Sélecteur de mode
pont (Bridge) ou stéréo. Pour con-
troller le niveau de sortie, se servir
du potentiomètre canal A.
Mains Power Cord: to connect the
amplifier to the mains network. The
color code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth
3
2
2.2 Panneau Arrière
2
1
Commandes et
Fonctions
2
Rear Panel
2
3
1
