90

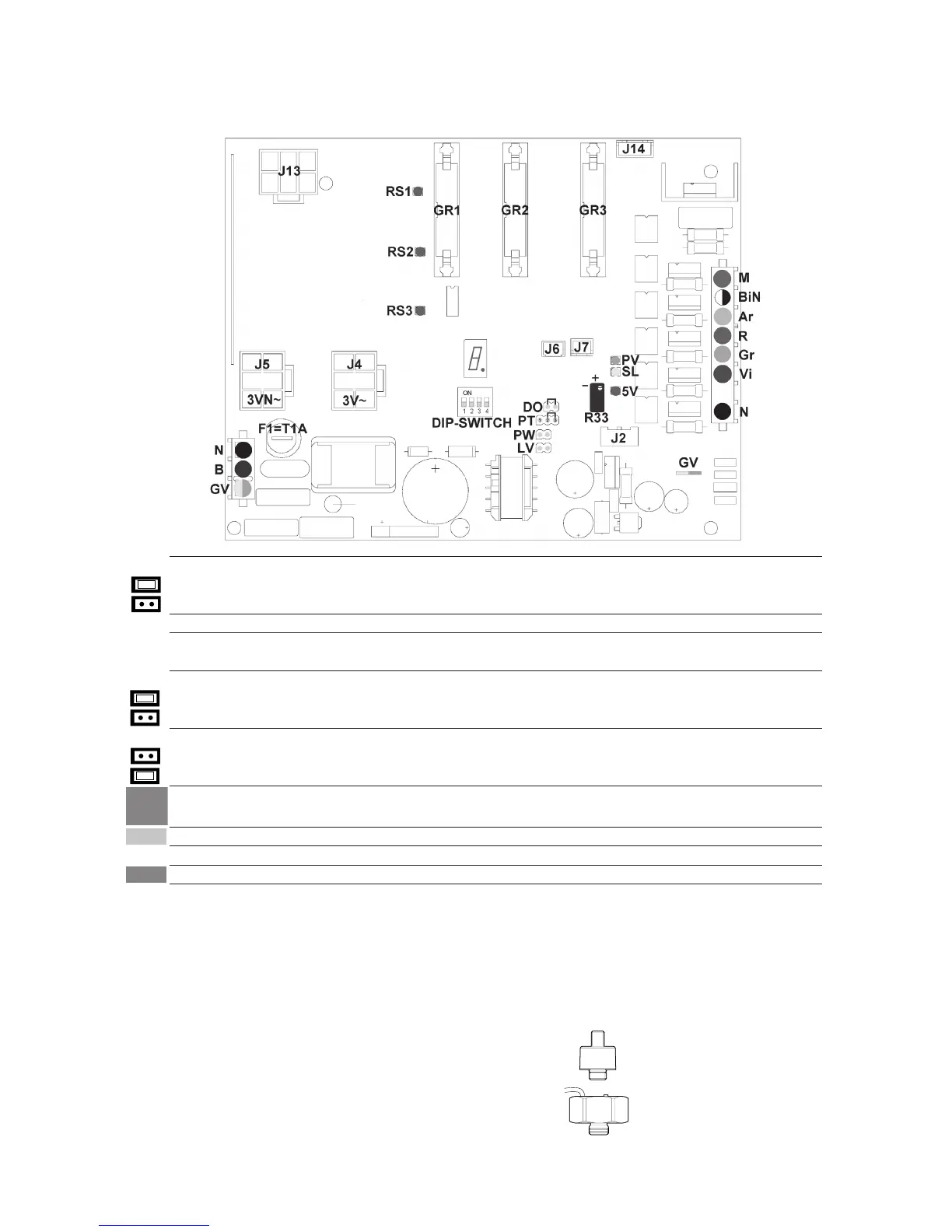

SCHEDA ELETTRONICA - CARTE ÉLECTRONIQUE - ELEKTRONIKKARTE -
ELECTRIC BOARD - TARJETA ELECTRÓNICA - PLACA ELETRÔNICA
(E 1)
LV
Sensori livello Level sensors Capteurs de niveau Pegelstandsensoren Detectores de nivel Sensores de nivel
Sensore capacitativo Capacitive sensors Capteur capacitif Kapazitiver Sensor Detector capacitivo Sensor capacitivo
Sensore resistivo Resistive sensors Capteur résistif Kapazitiver Sensor Detector resistivo Sensor resistivo
PT
Sensore caldaia Sensors boiler Sonde chaudière Sensor-Dampfkessel Sensor de caldera Sensor da caldeira
1-2 Sonda temperatura PTC 1-2 PTC Temperature probe 1-2 Sonde température PTC 1-2 Temperatursonde PTC 1-2 Sonda temperatura PTC 1-2 Sonda temperatura PTC
2-3 Trasduttore di pressione 2-3 Pressure trasducer 2-3 Transducteur de pression 2-3 Druckgeber 2-3 Transductor de presión 2-3 Transdutor de pressão
DO
Programmazione dosi Dose program Programme doses Programmier. der Dosierungen Programa dosis Programar doses
Abilitata Enabled Habilitée Freigegeben Habilitado Habilitada
Disabilitata Disabled Non habilitée Nicht freigegeben No habilitado Não habilitada
PW
Potenza resistenza Power resistance Puissance résistance Widerstandskraft Potencia de la resistencia Potência da resistência
Piena potenza Full power Puissance complète Volle Leistung Potencia total Plena potência
2/3 di potenza 2/3 power 2/3 de puissance 2/3 der Leistung 2/3 de potencia 2/3 de potência
RS1
RS2
RS3
Alimentazione resistenze Resistance power supply Alimentation résistances Wasserstand im Heizkessel Alimentación resistencias Alimentação das resistências
PV
Led Pompa Pump led Led pompe LED Pumpe Luz testigo bomba Led da bomba
SL
Livello acqua in caldaia Boiler water level Niveau eau dans la chaudiere Wasserstand im Heizkessel Nivel agua en la caldera Nível da água na caldeira
+5V
+ 5 V + 5 V + 5 V + 5 V + 5 V + 5 V
DIP-SWITCH
n.1 OFF Regolazione pressione caldaia da tastiera - Réglage de la pression de la chaudière à partir du clavier -
Kesseldruckregelung an Tastenfeld - Heater pressure regulation from push-button panel -
Regulación de la presión de la caldera desde el teclado - Regulação pressão caldeira através do teclado
n.1 ON Regolazione pressione R33 - Réglage de la pression R33 - Druckregelung R33 - Heater pressure regulation R33 -
Regulación de la presión R33 - Regulação pressão R33
n.2 OFF Trasduttore pressione - Transducteur de pression - Druckgeber -Transducteur de pression - Druckgeber -
Pressure trasducer - Transductor de presión - Transdutor de pressão
n.2 ON Trasduttore pressione - Transducteur de pression - Druckgeber -Transducteur de pression - Druckgeber -
Pressure trasducer - Transductor de presión - Transdutor de pressão
n.3-4 non toccare - do not touch - ne touchez pas - berühren Sie sich nicht - no toque - não toque
