Instrucciones de ensamblaje

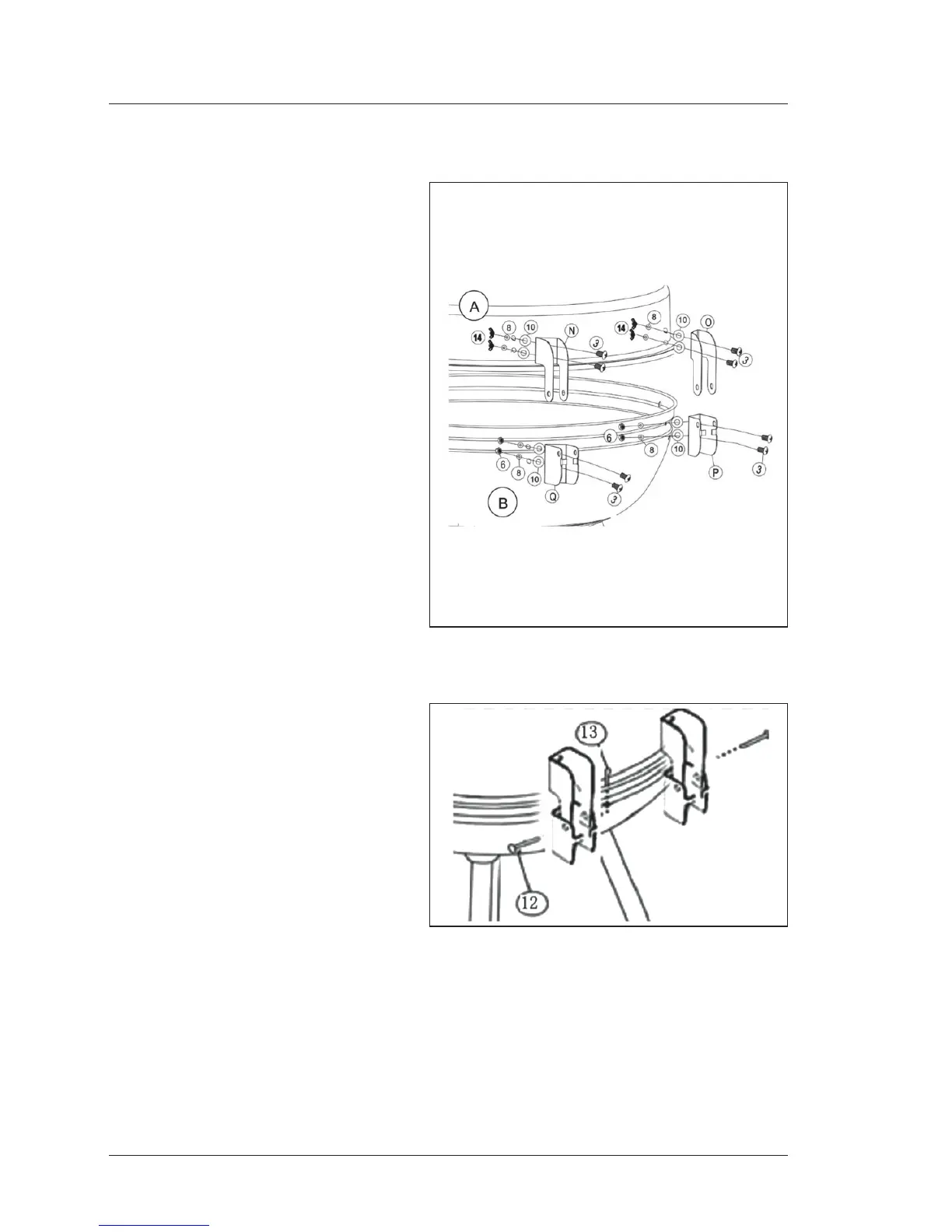

PASO 5
Para colocar la bisagra superior derecha
(N) y la bisagra superior izquierda (O),
inserte los tornillos de las bisagras (3)
a través de las arandelas de metal (8),
bisagra superior, tapa superior (A) y
arandelas de bra (10). Enrosque las
tuercas de mariposa (14) en los tornillos
de las bisagras.
Para jar la bisagra inferior derecha (Q)
y la bisagra inferior izquierda (P), inserte
los tornillos de las bisagras (3) a través de
las arandelas de metal (8), bisagra inferi-
or, tazón inferior (B) y arandelas de bra
(10). Enrosque las tuercas de las bisagras
(6) en los tornillos de las bisagras.
Nota: Las bisagras deben estar apuntan-
do hacia atrás cuando están montadas
correctamente.
PASO 6
Alinee los agujeros de las bisagras superior
e inferior colocando la tapa superior (A)
encima del tazón inferior (B). Tenga en
cuenta que las bisagras superiores deben
encajar dentro de las bisagras inferiores.
Inserte los pasadores de las bisagras (12) a
través de los oricios alineados en ambas
bisagras. Inserte las clavetas (13) a través
de los oricios en el extremo de cada
pasador de bisagra.
