Instrucciones de ensamblaje

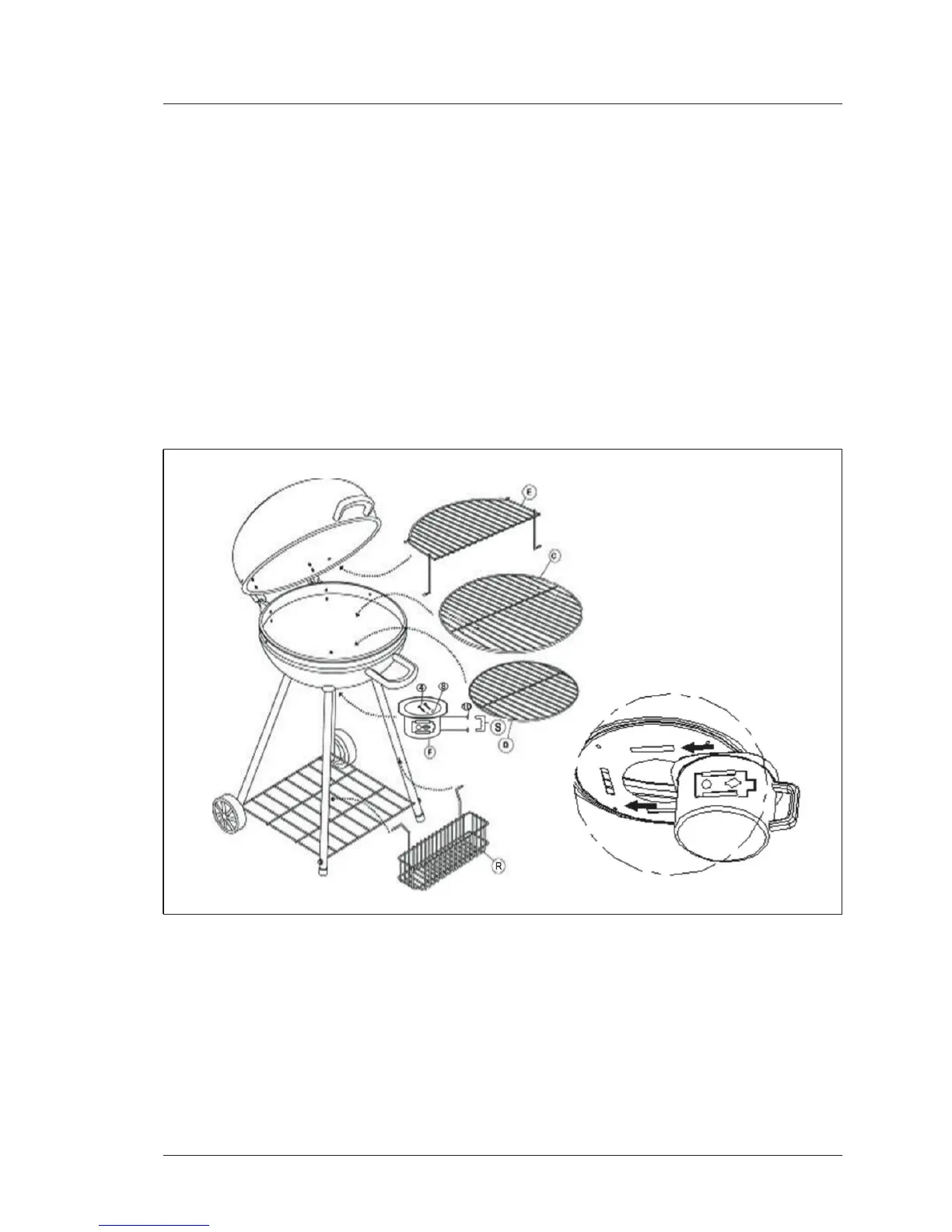

PASO 7
Para montar el recogedor de cenizas (F), inserte los 2 tornillos del asa (4) a través de 2
arandelas de metal (8), recogedor de cenizas (F), 2 arandelas de bra (10) y enrósquelos
en el asa del recogedor de cenizas (S). Deslice el recogedor de cenizas ensamblado en las
ranuras de la parte derecha del tazón inferior (B). Fije el estante para calentar (E) a la
tapa superior (A) y tazón inferior (B) insertando los extremos en la parte trasera del es-
tante para calentar en los oricios a cada lado de la tapa superior (A) y las agarraderas de
alambre en la parte delantera inferior del estante par calentar en los agujeros a cada lado
del tazón inferior (B). Coloque la rejilla del carbón (D) en el fondo del tazón inferior (B) y
coloque la parilla de cocción (C) en el borde de soporte del tazón inferior (B). Fije el cesto
de condimentos (R) a las patas estacionarias (G) insertando los mangos de alambre del
cesto en los oricios interiores de cada pata estacionaria.
