RCA ANT850E

4
C. Conecte los dipolos de VHF en la caja
combinada UHF/VHF.
Monte la antena (continuación).
2
Piezas
utilizadas:
Elemento UHF
+ soporte +
caja combinada
(6) Piezas de
elemento VHF

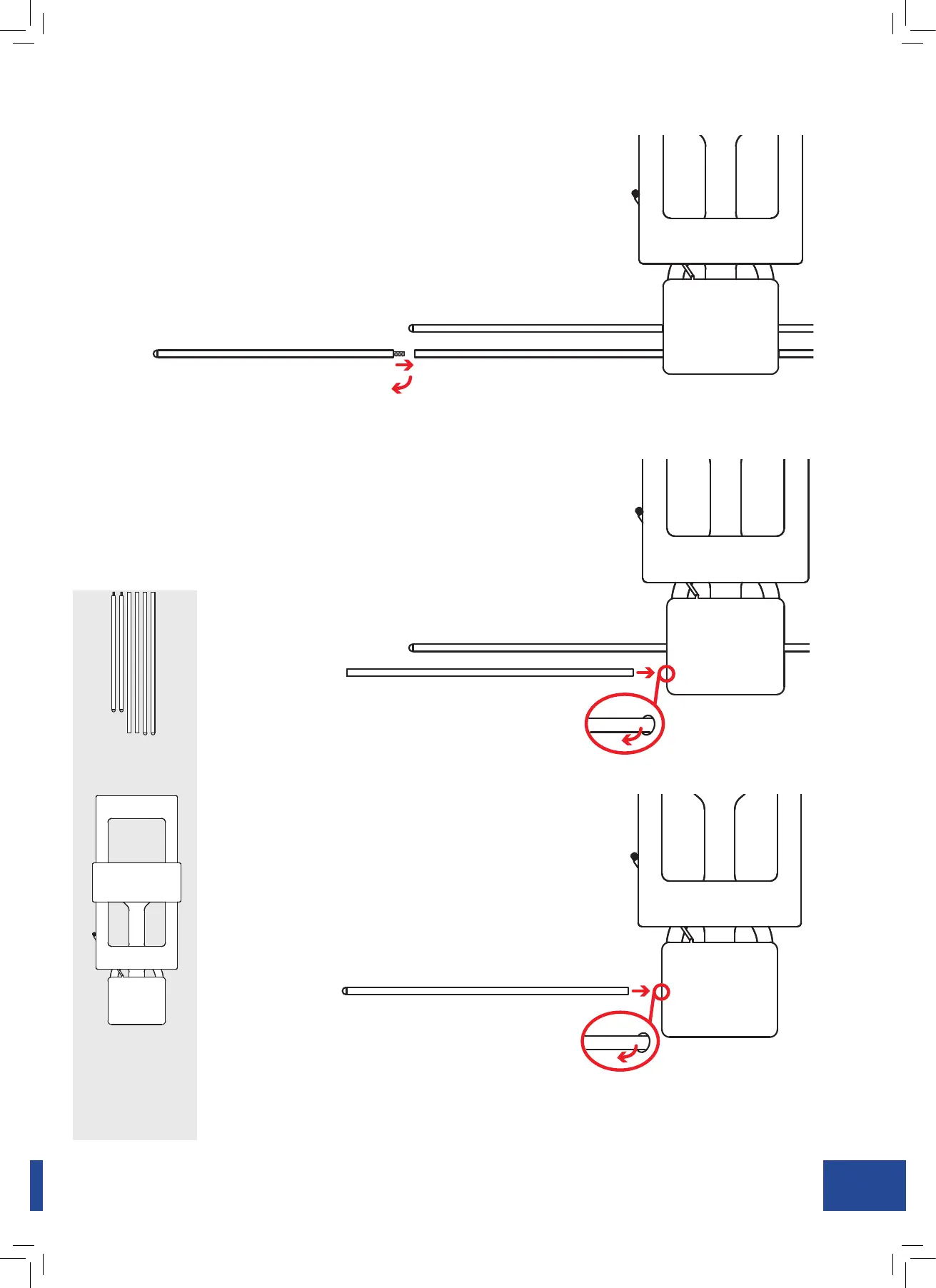

Ubique las dos piezas largas de elemento VHF con
extremo redondeado. Inserte el extremo hueco de
una de estas piezas de elemento VHF en el oricio
inferior en un lado de la caja combinada hasta que
haga contacto con las roscas de tornillo dentro del
oricio. Luego atornille este elemento rmemente
en posición.
Repita con la segunda pieza larga de elemento VHF
con extremo redondeado en el otro lado de la caja
combinada.
Parte anterior de la
caja combinada
Lado de la caja
combinada
Pieza larga de elemento VHF con
extremo redondeado
Parte anterior de
la caja combinada
Lado de la caja
combinada
Pieza larga de elemento VHF con extremo hueco
Ubique las dos piezas largas de elemento VHF con
extremo hueco. Inserte un extremo de cada pieza
en los oricios superiores en uno de los lados de
la caja combinada. Una vez que el extremo hueco
haga contacto con las roscas de tornillo dentro
de este oricio, atornille el elemento rmemente
en posición. Repita con la segunda pieza larga de
elemento VHF con extremo hueco.
Parte anterior de la
caja combinada
Pieza corta de elemento VHF con
extremo redondeado
Las dos piezas restantes de elemento VHF deben
tener un extremo redondeado y ser algo más cortas
que las otras piezas con extremo redondeado.
Atornille el extremo roscado de una de estas piezas
de elemento VHF en uno de los elementos de VHF
con extremo hueco instalados.
Repita con la otra pieza de elemento VHF restante
en el otro lado de la caja combinada.
