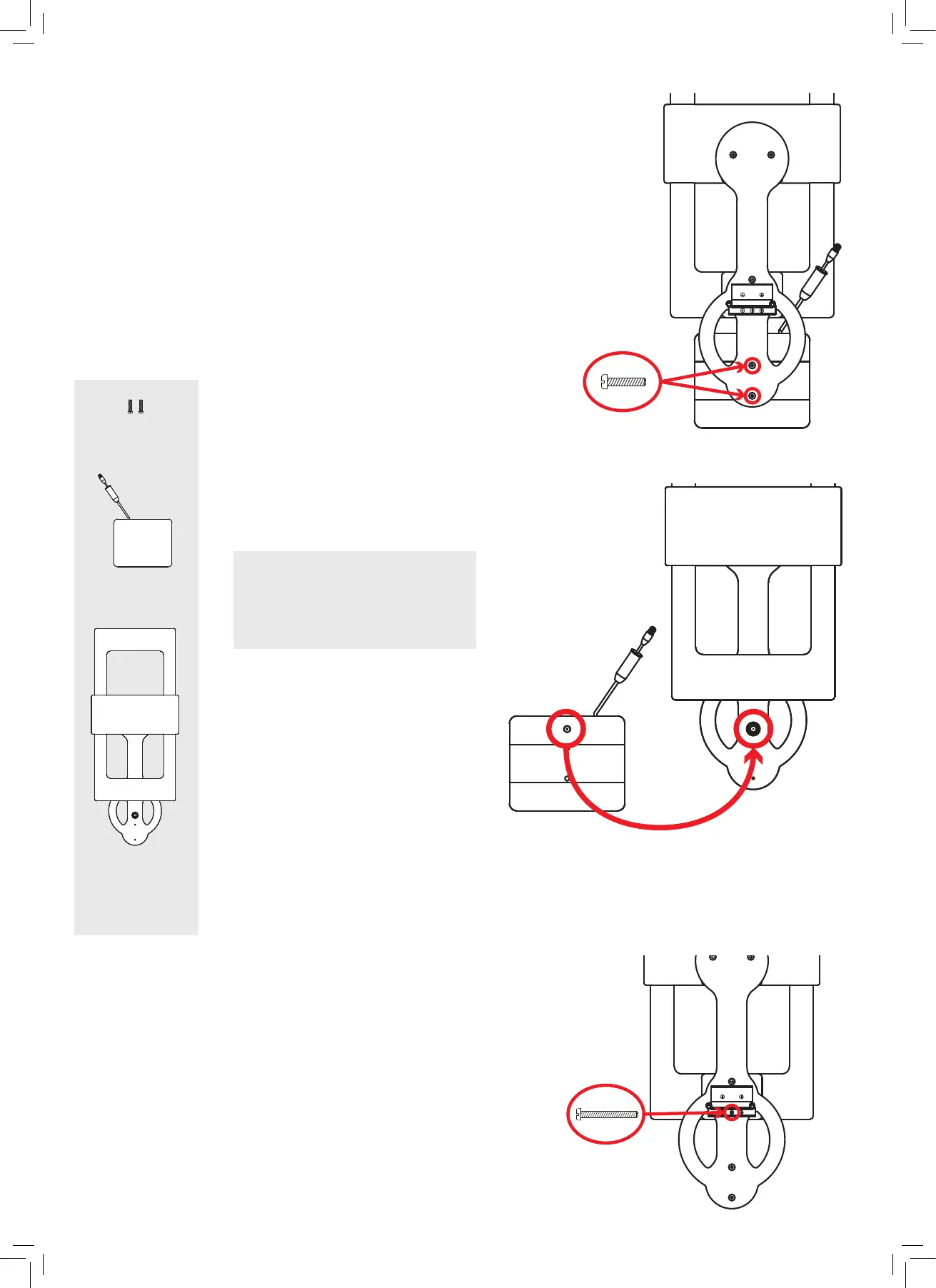

B. Fije la caja combinada UHF/VHF en el soporte
de la antena.
Parte anterior del
elemento UHF +
soporte
Parte posterior de la caja
combinada UHF/VHF
Caja combinada
UHF/VHF
Elemento UHF
+ soporte
(2) tornillos
M4x12
Parte posterior del
soporte de la antena
Piezas
utilizadas:
Identique los conectores F
en la parte posterior de la caja
combinada UHF/VHF y en la parte
anterior del soporte de la antena,
como se muestra aquí.
Inserte el conector de la caja
combinada en el conector del
soporte de la antena.
Tornillos M4x12
Inserte 2 tornillos M4x12 en las
ranuras ubicadas en la parte
posterior del soporte, como se
muestra aquí. Asegúrese que las
ranuras estén alineadas con los
oricios en la caja combinada.
Atornille los tornillos M4x12
en posición para jar la caja
combinada en el soporte de la
antena.
IMPORTANTE: Asegúrese de
colocar el conductor del cable
coaxial de la caja combinada
entre el elemento UHF y el
soporte.
Tornillo M4x25
Inserte el tornillo M4x25 en la ranura ubicada en la
parte posterior del soporte, como se muestra aquí.
Atornille el tornillo M4x25 en posición para jar el
soporte en el elemento UHF.
