ESPAÑOL
11

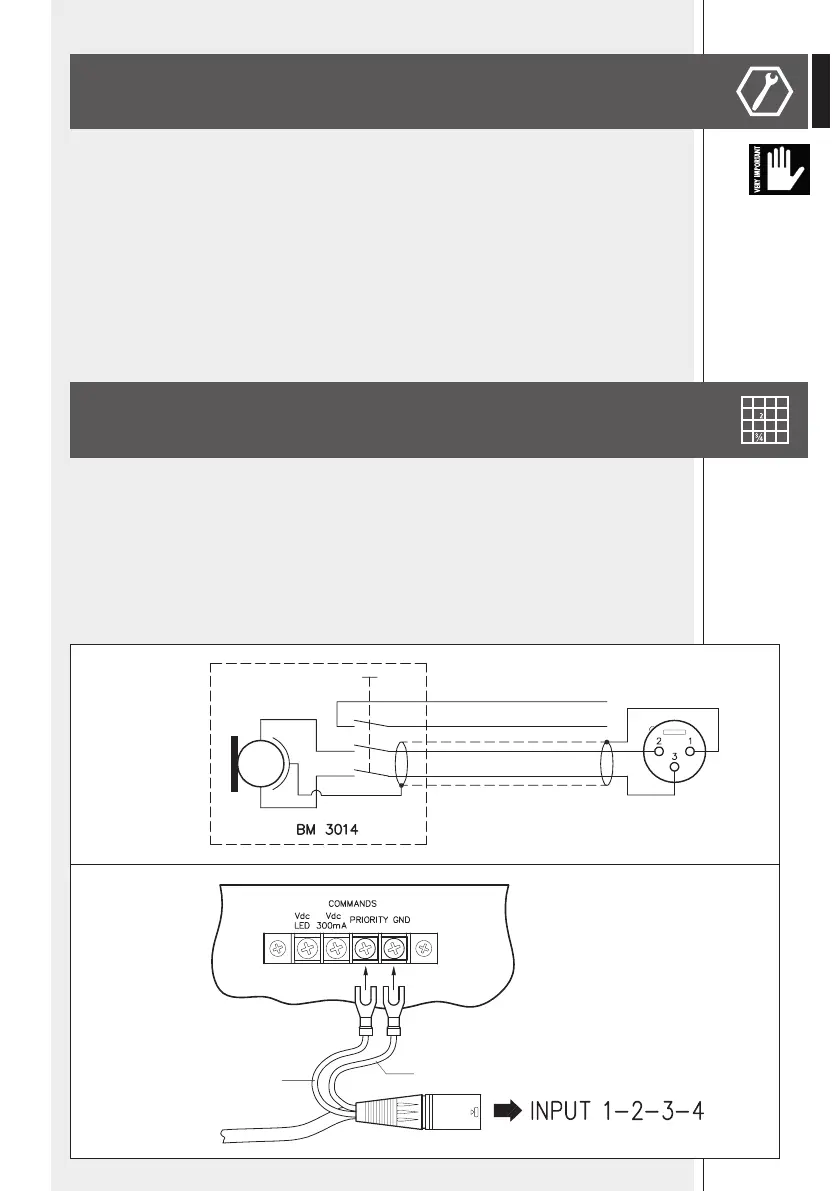

CONEXIONES
IMPORTANTE. Para evitar que fenómenos inductivos den lugas a zumbidos, disturbios y que comprome-
tan el buen funcionamiento de la base, el cable de conexión no debe estar colocado en proximidad de 1)
aparatos que producen fuertes campos magnéticos (ej. Grandes transformadores de alimentación), 2)
conductores del energia eléctrica, 3) líneas que alimentan difusores. La base debe estar conectada a una
entrada microfónica balanceada (ej. amplificador, preamplificador, etc.), mediante el conector XLR de 3
polos que encabeza el cable de conexión. El cable está provisto de 2 conductores auxiliares, que salen del
conector XLR, y que permiten mandar eventuales funciones de prioridad (amplificadores serie AM4000) y
de preaviso acústico (amplificadores serie AM4000 con ficha opcional A1708). Los dos conductores
auxiliares están conectados a un contacto auxiliar de la base, que se cierra apretando la tecla TALK de
activación micrófono. En la figura 2 se indica un ejemplo de conexión del contacto auxiliar de la base, para
mandar los amplificadores de la serie AM4000, la prioridad de las entradas 1-2- 3-4 sobre la entrada AUX.
DATOS TECNICOS
Tipo micrófono:
Dirección:
Sensibilidad:
Respuesta en frecuencia:
Relación señal/ruido:
Dimensiones:
Peso:
Accesorios en dotación:
Dinámico
Unidireccional - cardioide
1.6 mV/PA
100 ÷ 12.000 Hz
>40 dB / 1 μbar
132 x 200 x 70 mm (5.20’’ x 7.87’’ x 2.75’’) sin brazo flexible
1,6 kg (3.5 lb)
Cable de conexión largo 5 metros (16 ft)
ENCHUFE XLR 3 POLOS
(vista lado soldaduras)
VERDE
AZUL
Fig. 1
4000 SERIES AMPLIFIERS
VERDE
AZUL
Fig. 2
