CONNESSIONI
IMPORTANTE. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon
funzionamento della base, il cavo d’ingresso non deve essere posto in prossimità di 1) apparecchiature che
producono forti campi magnetici (es. grossi trasformatori di alimentazione), 2) conduttori dell'energia
elettrica e 3) linee che alimentano diffusori.
La base deve essere collegata ad un ingresso microfonico bilanciato (es. amplificatore, preamplificatore,
ecc.), tramite il connettore XLR a 3 poli che intesta il cavo di collegamento. Il cavo è provvisto di 2
conduttori ausiliari, che fuoriescono dal connettore XLR, e che permettono di comandare eventuali funzioni
di priorità (amplificatori serie AM4000) e di preavviso acustico (amplificatori serie AM4000 con scheda
opzionale A1708). I due conduttori ausiliari sono collegati ad un contatto ausiliario della base, che si chiude

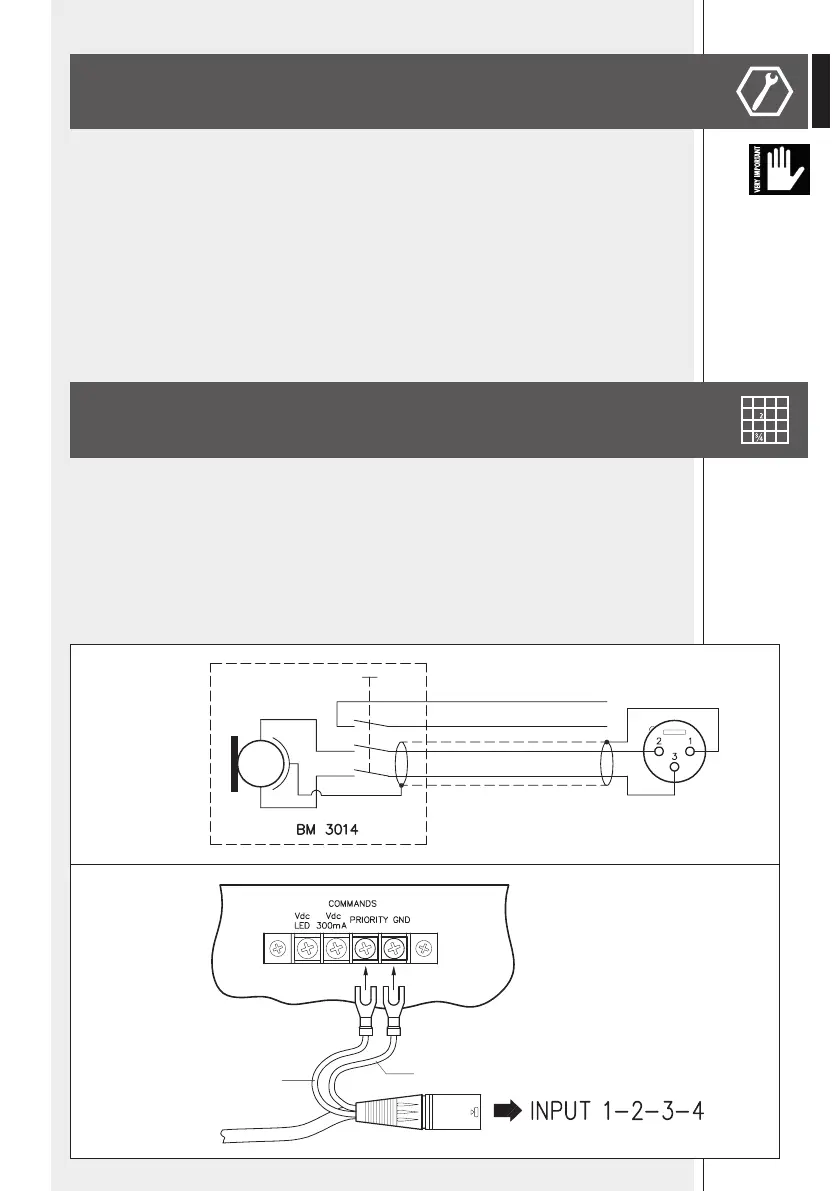

premendo il tasto TALK di inserzione microfono. Nella figura 2 è indicato un esempio di collegamento del
contatto ausiliario della base, per comandare negli amplificatori della serie AM4000, la priorità degli
ingressi 1-2-3-4 sull’ingresso AUX.
DATI TECNICI
Tipo microfono:
Direttività:
Sensibilità:
Risposta in frequenza:
Rapporto S/N:
Dimensioni:
Peso:
Accessori a corredo:
Dinamico
Unidirezionale - cardioide
1.6 mV/PA
100 ÷ 12.000 Hz
>40 dB / 1 μbar
132 x 200 x 70 mm (5.20’’ x 7.87’’ x 2.75’’) senza braccio flessibile
1,6 kg (3.5 lb)
Cavo di connessione lungo 5 m (16 ft)
SPINA XLR 3 POLI
(Vista lato saldature)
VERDE
BLU
Fig. 1
4000 SERIES AMPLIFIERS
VERDE
BLU
Fig. 2
