FRANÇAIS
7
BRANCHEMENTS
IMPORTANT. Pour éviter que des phénomènes inductifs ne provoquent des bourdonnements et des
perturbations et ne compromettent le bon fonctionnement de la base, éviter de poser le câble de connexion
à proximité de 1) appareils produisant des champs magnétiques puissants (gros transformateurs
d’alimentation), 2) conducteurs de l'énergie électrique, 3) lignes alimentant les enceintes. La base doit être
branchée sur une entrée microphonique symétrique (amplificateur, préamplificateur, etc.) avec le
connecteur XLR à 3 pôles à l’extrémité du câble de connexion. Le câble comprend 2 conducteurs auxiliaires
qui sortent du connecteur XLR et permettent de commander d’éventuelles fonctions de priorité
(amplificateurs série AM 4000) et de préavis acoustique (amplificateurs série AM 4000 avec carte option A
1708). Les deux conducteurs auxiliaires sont connectés à un contact auxiliaire de la base, qui se ferme en

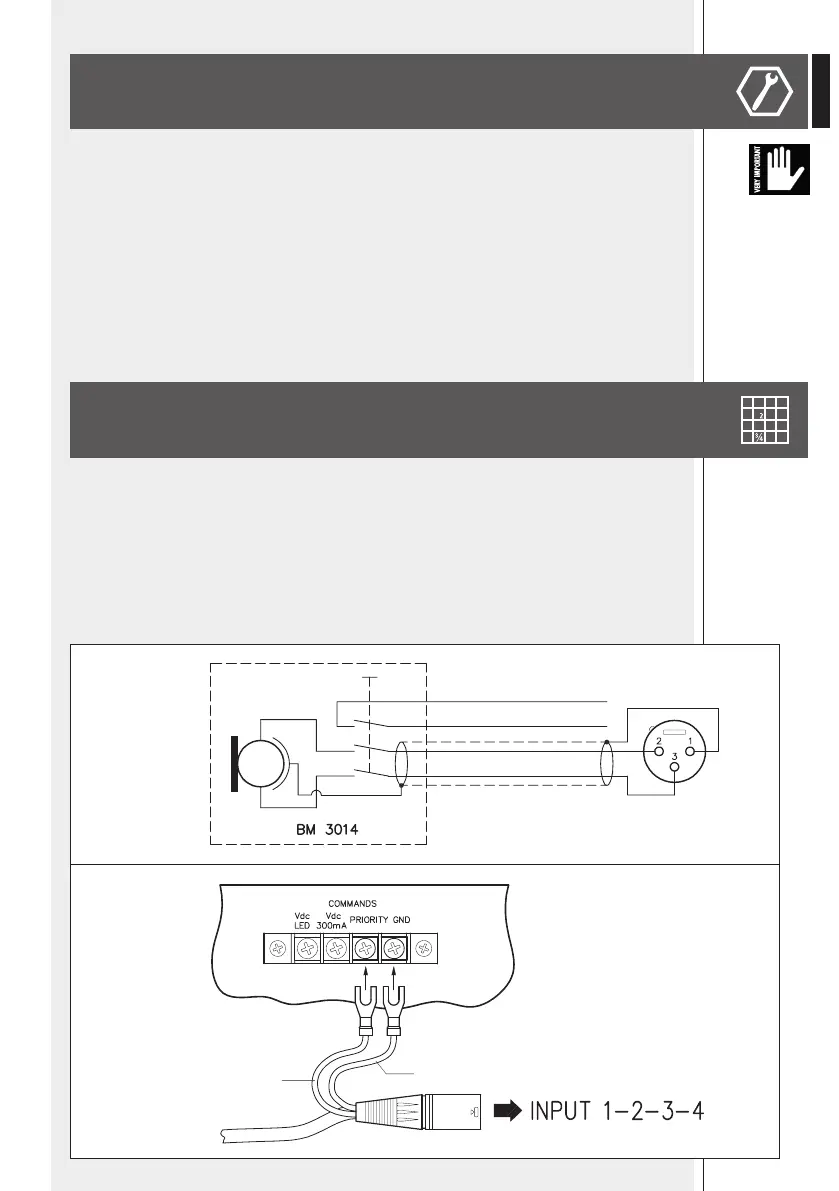

appuyant sur la touche TALK de branchement microphone. La figure 2 montre un exemple de connexion du
contact auxiliaire de la base pour commander la priorité des entrées 1-2-3-4 sur l’entrée AUX, dans les
amplificateurs de la série AM 4000.
DONNEES TECHNIQUES
Type:
Directivité:
Sensibilité:
Bande passante:
Rapport signal/bruit:
Dimensions:
Poids:
Accessoires fournis:
Dynamique
Uniidirectionnel - Cardioide
1.6 mV/PA
100 ÷ 12.000 Hz
>40 dB / 1 μbar
132 x 200 x 70 mm (5.20’’ x 7.87’’ x 2.75’’) sans bras flexible
1,6 kg (3.5 lb)
Câble d’alimentation de 5 m (16 ft)
FICHE XLR 3 PÔLES
(vue côte soudures)
VERT
BLEU
Fig. 1
4000 SERIES AMPLIFIERS
VERT
BLEU
Fig. 2
