DEUTSCH
9
ANSCHLÜSSE
WICHTIG. Zur Vermeidung von Induktionsphänomenen, die zu Brummen und Störungen führen und den
einwandfreien Betrieb der Einheit beeinträchtigen, darf das Anschlusskabel nicht verlegt werden in der
Nähe von 1) Geräten, die starke magnetische Felder erzeugen (zum Beispiel große Leistungstransformato-
ren), 2) Leistungskabeln, 3) Leitungen, die Lautsprecherboxen speisen. Die Einheit muss über die dreipolige
XLRSteckverbindung des Anschlusskabels an einen symmetrischen Mikrofoneingang angeschlossen
werden (zum Beispiel Verstärker, Vorverstärker usw.). Das Kabel weist zwei zusätzliche Leiter auf, die aus
der XLR-Steckverbindung austreten und die die Steuerung eventueller Vorrangfunktionen (Verstärker der
Serie AM4000) sowie der akustischen Vorankündigung (Verstärker der Serie AM4000 mit Zusatzkarte
A1708) gestatten. Die beiden zusätzlichen Leiter sind an einen Hilfskontakt der Einheit angeschlossen, der
beim Drücker der Taste TALK zum Einschalten des Mikrofons geschlossen wird. Auf Abbildung 2 wird ein
Beispiel für den Anschluss des Hilfskontakts der Einheit für die Steuerung der Verstärker der Serie AM4000
mit Vorrang der Eingänge 1-2-3-4 vor dem Eingang AUX wiedergegeben.
TECHNISCHE DATEN
Typ:
Richtwirkung:
Empfindlichkeit:
Frequenzgang:
Fremdspannungsabstand:
Abmessungen:
Gewicht:
Ausstattung:
Dynamisch
Unidirektional - Niere
1.6 mV/PA
100 ÷ 12.000 Hz
>40 dB / 1 μbar
132 x 200 x 70 mm (5.20’’ x 7.87’’ x 2.75’’) ohne Schwanenhals
1,6 kg (3.5 lb)
5 m (16 ft) langes Anschlusskabel

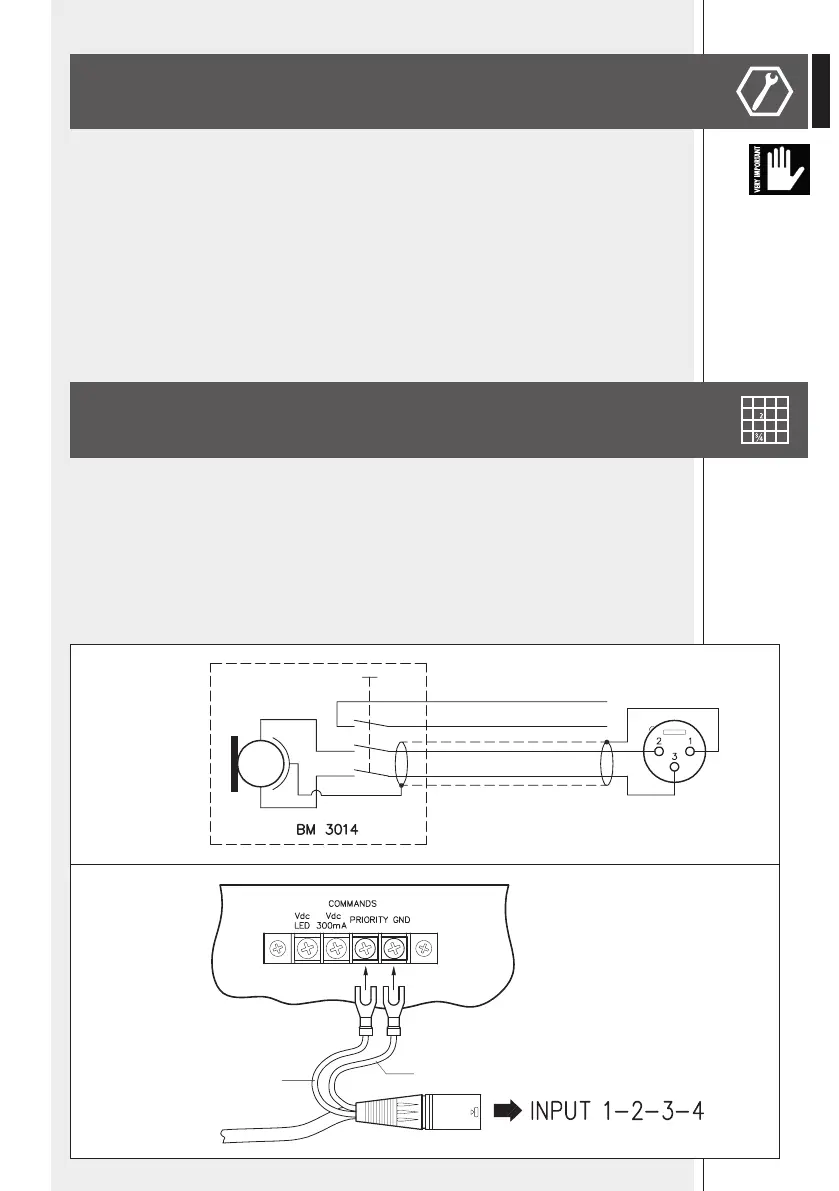

3-POLIGER XLR-STECKER
(gesehen von der Lötseite)
GRÜN
BLAU
Fig. 1
4000 SERIES AMPLIFIERS
GRÜN
BLAU
Fig. 2
