4. Tramite le due asole
A
o
B
, appendere il diffusore agli elementi di
supporto precedentemente installati (ganci, chiodi, ecc.). Qualora si
abbia l’esigenza di installare il diffusore a parete ruotato di 90°, utilizzare
le due asole
B
ed operare come indicato nel successivo paragrafo
INSTALLAZIONE A SOFFITTO.

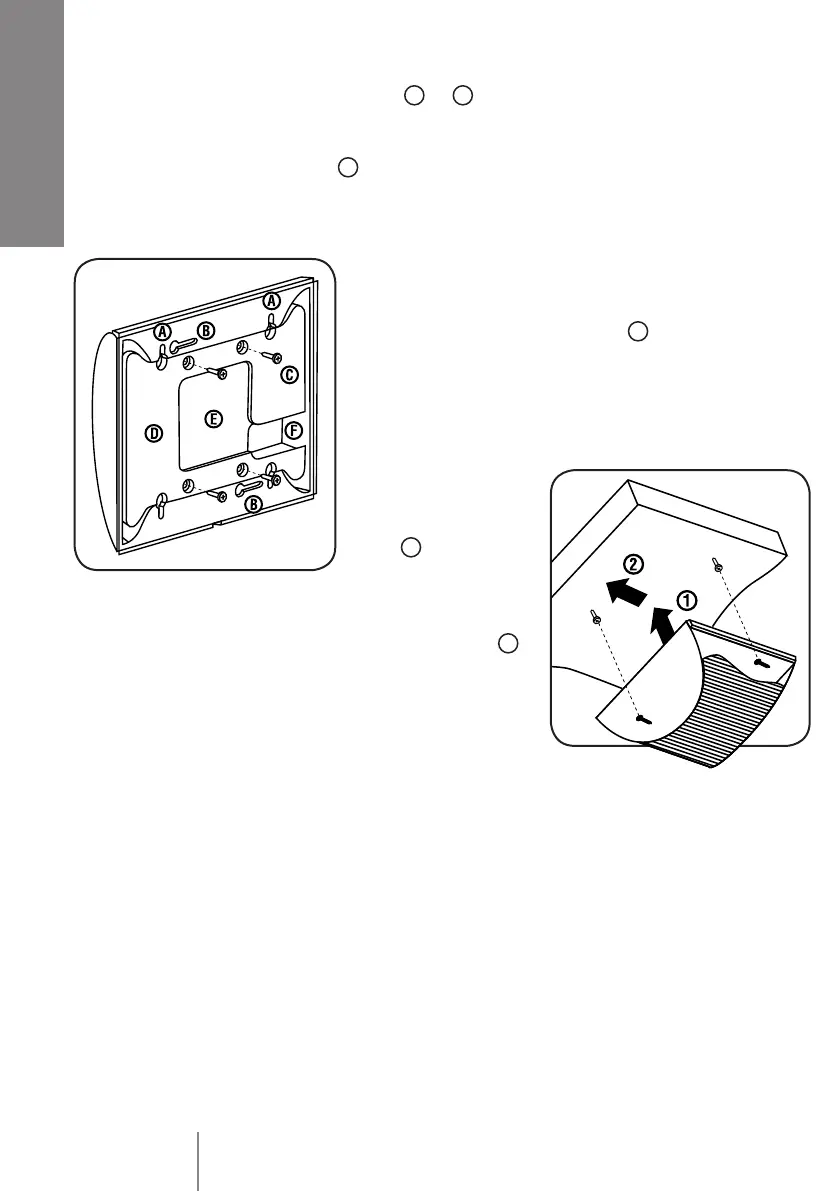

INSTALLAZIONE A SOFFITTO
1. Appoggiare la dima di foratura (fornita in dotazione) al
soffitto nel punto prescelto per l’installazione del diffusore
e segnare con una matita la posizione dei due punti di
fissaggio corrispondenti alle asole
B
.
2. Nei due punti individuati, fissare due viti con una testa
avente un diametro superiore a 5 mm ed inferiore a 9 mm,
in modo da potersi infilare e incastrare correttamente
nell’asola del diffusore.
3. Effettuare il collegamento elettrico come indicato
nell’apposito paragrafo
ed alloggiare l’eventuale
cavo in eccesso nella
cavità
E
.
4. Incastrare il diffusore
alle viti precedentemente installate: fare
passare la testa delle viti attraverso la
parte circolare delle due asole
B
e
spostare successivamente il diffusore
fino a fissarlo saldamente al soffitto.
COLLEGAMENTO
Attenzione: per il collegamento del diffusore
si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia
personale avente conoscenze tecniche o esperienza o istruzioni specifiche
sufficienti per permettergli di realizzare correttamente le connessioni e
prevenire i pericoli dell’elettricità. Per evitare il rischio di shock elettrici,
non collegare il diffusore con l’amplificatore acceso e rimontare sempre
il coperchio posteriore di protezione. Prima di far funzionare il diffusore, è
buona norma ricontrollare tutte le connessioni, verificando in particolar modo
che non vi siano dei cortocircuiti accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le
norme e le leggi vigenti in materia di impianti elettrici.
Il diffusore
DU 100X è stato progettato per essere utilizzato con linee audio
a tensione costante a 25 V, 70 V, 100 V. I collegamenti con la linea audio
si effettuano tramite due dei quattro conduttori d’ingresso, che fuoriescono
dalla parte posteriore del diffusore.
