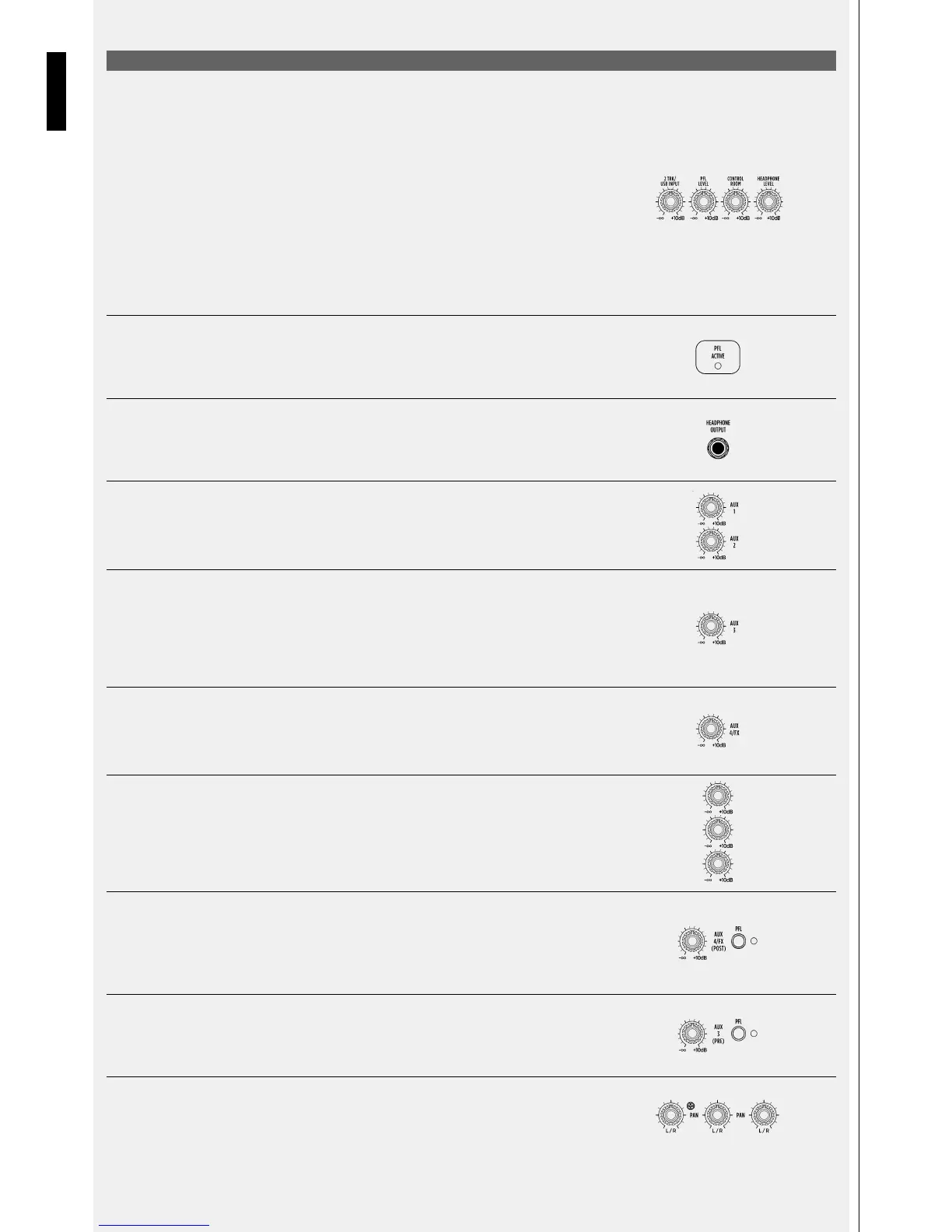

DESCRIZIONE DEL PANNELLO POSTERIORE
[13] SEZIONE MONITOR
In questo pannello sono presenti quattro potenziometri; PFL LEVEL: controllo del livello del bus di
PFL. Il segnale PFL può essere ascoltato attraverso la CONTROL ROOM quando due altoparlanti sono
collegati ai connettori CTRL ROOM OUT (vedi la sezione 40 della descrizione pannello posteriore)
oppure tramite la HEADPHONE OUTPUT – uscita cuffia (vedere la sezione 15). Sia CONTROL ROOM
che HEADPHONE OUTPUT sono forniti di un controllo di livello individuale. CONTROL ROOM LEVEL:
controllo del livello del segnale inviato alla CTRL ROOM OUTPUT. Durante il normale utilizzo del mixer
viene assegnato a questa uscita il segnale MAIN MIX; quando uno o più pulsanti PFL vengono premuti,
il segnale del bus PFL verrà instradato alle CTRL ROOM OUTPUT e HEADPHONE OUT. HEADPHONE
LEVEL, controlla il livello del segnale inviato all‘uscita cuffie; impostare questo controllo al minimo (-∞)
prima di collegare e indossare le cuffie per evitare danni o addirittura la perdita dell‘udito. 2TRACK
INPUT / USB controlla il livello del segnale presente sul connettore RCA 2TRK IN (vedere la sezione 33
di descrizione del pannello posteriore) e il segnale proveniente da un computer collegato alla porta
USB (vedere la sezione 32 della descrizione del pannello posteriore).
[14] CUE ACTIVE LED
Questo LED indica che uno o più pulsanti PFL sono premuti.
[15] USCITA CUFFIE
Collegare qui una cuffia per ascoltare i segnali MAIN MIX o PFL.
[16] AUX SENDS 1 E 2
Ogni canale del mixer E12 è dotato di 4 mandate ausiliarie; i segnali delle mandate AUX 1 e 2 sono
prelevati pre fader. Il segnale delle Aux 1 e 2 sono assegnate ai connettori XLR AUX1 – AUX2 OUT
presenti sul pannello posteriore (vedere la sezione 34 della descrizione del pannello posteriore).
[17] AUX SENDS 3
la posizione di estrazione del segnale della mandata AUX 3 è selezionabile pre-fader o post-fader; è
possibile selezionare globalmente la posizione di pre / post premendo il pulsante di AUX 3 PRE / POST
(vedi sezione 21) posizionato vicino al potenziometro MASTER AUX 3 (vedere la sezione 20). Quando
la selezione è pre-fader, AUX 3 prende il segnale dal canale indipendentemente dalla posizione del
fader; quando la selezione è post-fader, AUX 3 preleva il segnale sottoposto alla posizione del fader.
[18] AUX SENDS 4/FX
AUX SEND 4 / FX è una mandata ausiliaria post-fader. Questa aux normalmente alimenta il Z.CORE
DSP FX interno ma in alcuni casi può essere utilizzata come ulteriore mandata ausiliaria per monitor
da palco.
[19] FX TO AUX
Queste mandate consentono di assegnare il segnale presente nel canale di ritorno FX alle mandate
AUX.
[20] SEZIONE MASTER AUX
Qesti potenziometri controllano il livello generale di ogni singolo AUX SENDS da 1 a 4. La pressione del
pulsante PFL permette di ascoltare il segnale presente in ogni singola mandata ausiliaria, attraverso
gli altoparlanti collegati all’ USCITA CTRL ROOM (vedere la sezione 40 della descrizione del pannello
posteriore) o attraverso le cuffie collegate alla Uscita cuffie (vedere la sezione 15).
[21] TASTO AUX 3 PRE/POST
Questo pulsante permette di selezionare la posizione AUX 3, pre-fader o post-fader; (Vedi sezione 17)
[22] PAN
Questi controlli consentono di posizionare il segnale presente nel canale mono nell‘immagine stereo
dello stereo MAIN MIX o BUS OUT.
