RCF E12 - Page 19

19

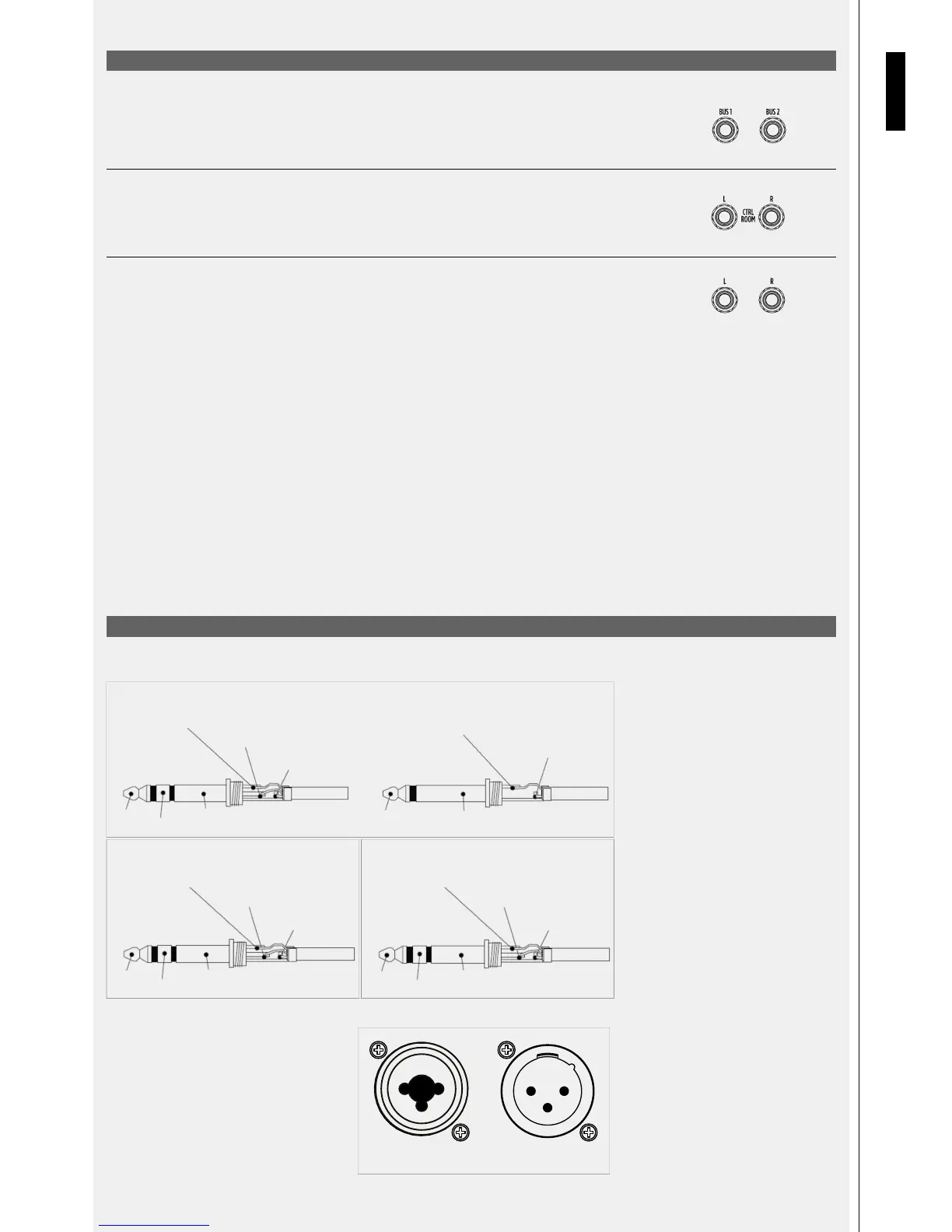

Jack/XLR
Combo Connector (F)
XLR Connector (M)
CONNETTORE JACK 1/4”
CONNETTORE XLR/COMBO
Piedinatura connettore XLR:
1 = massa
2 = segnale audio (+ o “caldo”)
3 = segnale audio (– o “freddo”)
Sleeve
Ring
Tip
Sleeve = Ground
Ring = Right Channel
Tip=Left Channel
PHONES (TRS)
Sleeve
Ring
Tip
Sleeve = Ground
Sleeve = Ground
Sleeve = Ground
Ring = Signal Return
Tip = Signal Send
INSERT (TRS)
Sleeve
Sleeve
Tip
Tip
Ring
Tip = Hot
Ring = Cold
BALANCED (TRS) UNBALANCED (TS)
Tip = Hot
CONNETTORI
1 2
3
2
3
1
ITALIANO
DESCRIZIONE DEL PANNELLO POSTERIORE
[39] OUTPUT BUS1 E BUS2
Questi due connettori jack TRS corrispondono alle uscite audio bilanciate a +4dBu provenienti dagli audio BUSSES
1 e 2. I livelli audio dei BUSSES 1 e 2 sono controllati attraverso il fader dedicato BUS1/2 posizionato sul pannello
frontale (vedi sezione 28 della descrizione del pannello frontale).
[40] CTRL ROOM OUTPUT
Connettere a questa coppia di jack TRS bilanciata una coppia di studio monitors come sistema di ascolto locale.
Il livello audio delle uscite CTRL ROOM è controllato da un potenziometro dedicato chiamato CONTROL ROOM
posizionato sul pannello frontale (vedi sezione 14 della descrizione del pannello frontale).
[41] MAIN MIX L E R JACKS OUTPUT
Questi Jack TRS provvedono all’uscita bilanciata a +4dBu del percorso MAIN MIX out. Vedi sezione 7 per dettagli.
