ITALIANO
SELETTORE USCITA (CHIME, INGRESSI 1 ÷ 9). Permette di indirizzare il segnale solo
verso l’uscita “A”, solo l’uscita “B” od entrambe. Nota: la funzione priorità (ingressi 1,2,3)
è attiva solo sull’uscita selezionata. Può accadere che sorgenti assegnate ad una uscita
siano presenti con segnale residuo sull’altra uscita quando è attiva una priorità.
INDICATORE PRESENZA DI SEGNALE (LED VERDE; INGRESSI 1 ÷ 9). Si accende in
presenza di segnale all’ingresso.
SELETTORE LIVELLO MIC. / LINE (INGRESSI 2 ÷ 9). Il selettore presenta 3 posizioni:
- MIC segnale microfonico con ltro passa-alto inserito (freq. di taglio: 300 Hz)
- MIC segnale microfonico
- LINE segnale ad alto livello (lettori CD, cassette, sintonizzatori radio)
Note:
- le posizioni “MIC” attivano l’alimentazione PHANTOM sugli ingressi microfonici (con
connettore XLR), ai quali è consigliabile connettere solo microfoni che necessitano di tale
alimentazione (ad elettrete, a condensatore). Nel caso si utilizzino microfoni dinamici,
è necessario che il cavo sia bilanciato per evitare possibili malfunzionamenti e danni ai
microfoni stessi, oppure è possibile togliere l’alimentazione PHANTOM ad alcuni ingressi
tramite l’impostazione dei ponticelli (jumpers JP3 ÷ JP6) interni.
- il selettore di livello abilita anche il connettore (da utilizzarsi) degli ingressi 6 ÷ 9: XLR
nelle 2 posizioni “MIC”; doppio RCA nella posizione “LINE”.
TASTO “PRIORITY” (INGRESSI 2 E 3). Se premuto, abilita la priorità ad attivazione vocale
degli ingressi 2 e 3 (nota: la presenza di un qualsiasi segnale agli ingressi 2 o 3 attiva la
funzione di priorità)
CONTROLLI USCITE AUDIO. Sono presenti (per ciascuna uscita):
- un controllo di volume;
- un controllo toni bassi (100 Hz);
- un controllo toni alti (10 kHz)
- un VU METER composto da 5 LED (corrispondenti ai livelli: -20 dBu, -10 dBu, -3 dBu,
0 dBu, “PEAK”).
INTERRUTTORE “POWER” CON SPIA “ON” (LED VERDE). Permette l’accensione e
lo spegnimento dell’apparecchio.
PRESA PER CAVO DI ALIMENTAZIONE DA RETE (230-115 V AC) CON FUSIBILE.
Consente la connessione del cavo di alimentazione fornito in dotazione.
MORSETTI ALIMENTAZIONE 24 V DC. I 2 morsetti consentono di alimentare il
preamplicatore in corrente continua tramite una fonte esterna (es. batterie). Nel caso la
tensione di rete non sia disponibile o manchi improvvisamente, l’apparecchio può essere
alimentato in corrente continua assicurando la continuità del funzionamento.
3
4
5
6
7
8

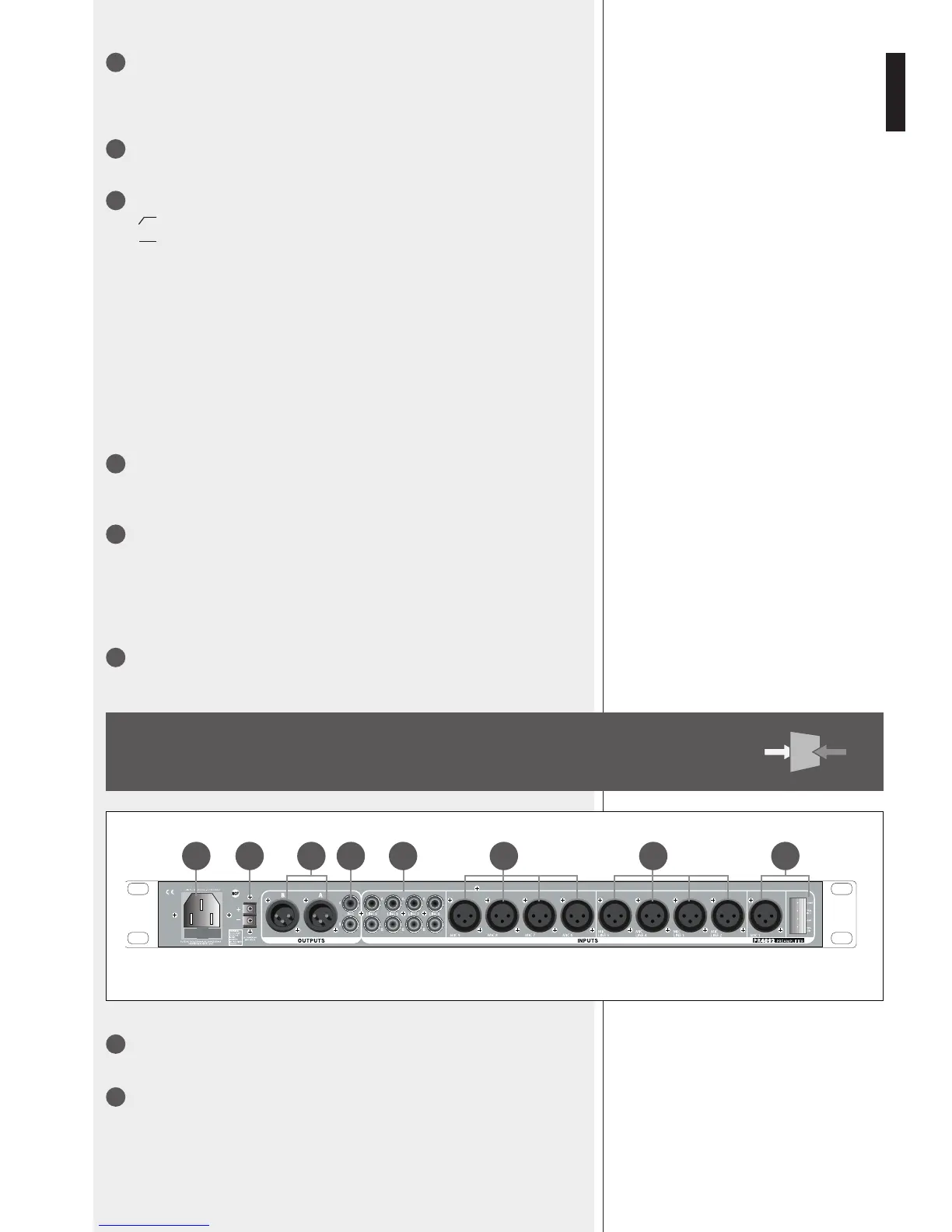

PANNELLO
POSTERIORE
9
10
9 10 11 12 13 14 15 16
