28
DEUTSCH

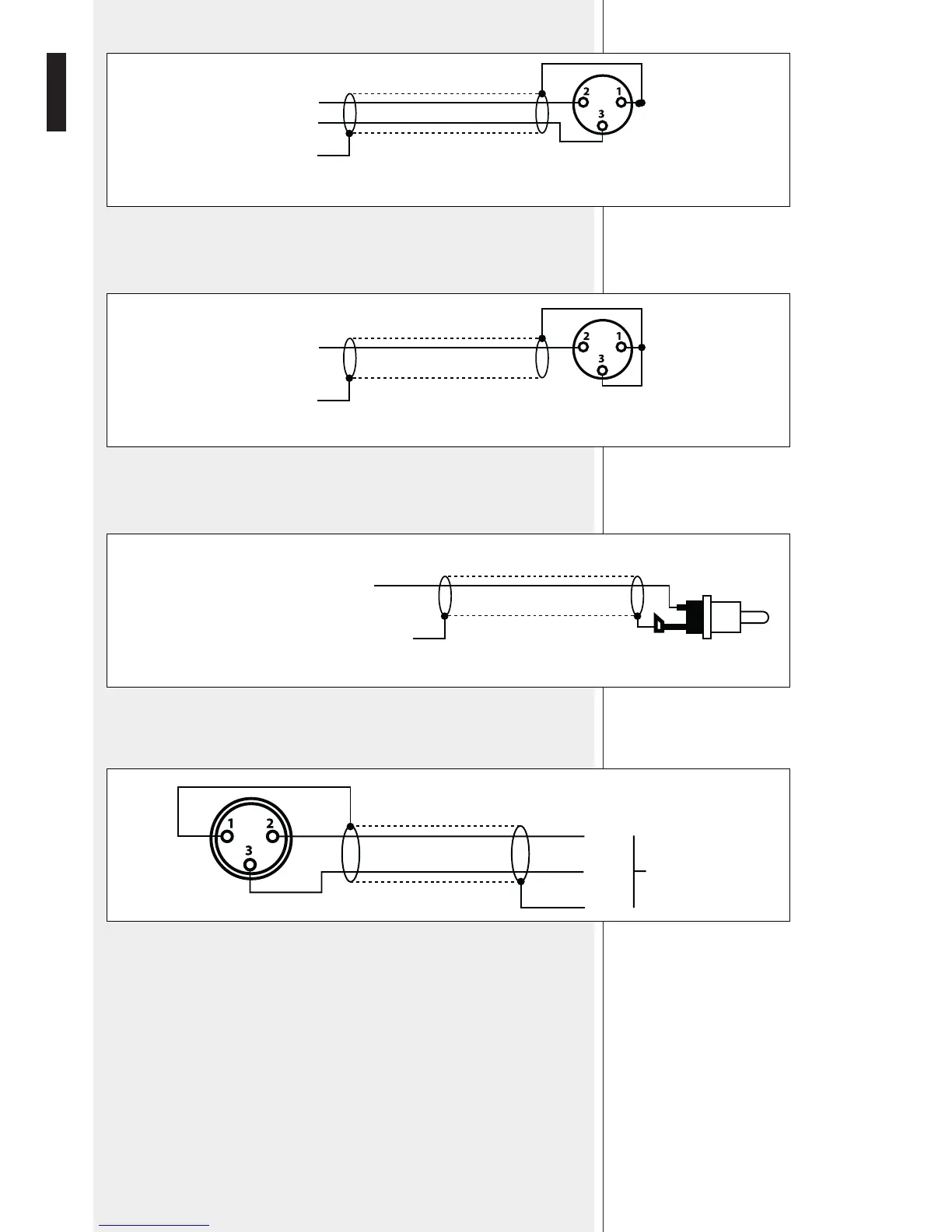

Anschluss an eine XLR-Anschlussbuchse (symmetrisches Signal)
3-POLIGE XLR-ANSCHLUSSBUCHSE
SYMMETRISCHES SIGNAL
HEISS
KALT
ABSCHIRMUNG (ERDUNG)
EINGANG
EINGANG
Anschluss an eine XLR-Anschlussbuchse (unsymmetrisches Signal)
Nicht Phantomspeisung wählen.
ABSCHIRMUNG 3-POLIGE XLR-ANSCHLUSSBUCHSE
ABSCHIRMUNG
UNSYMMETRISCHES SIGNAL
CINCH (RCA)- STECKER
ABSCHIRMUNG
AUDIOSIGNAL (LINKER ODER RECHTER KANAL)
Anschluss eines Cinch (RCA)-Steckers
Anschluss an die Haupt-Audioausgänge (XLR-Stecker, symmetrisches Signal)
SYMMETRISCHES
SIGNAL
AUSGANG
HEISS
KALT
ABSCHIRMUNG
