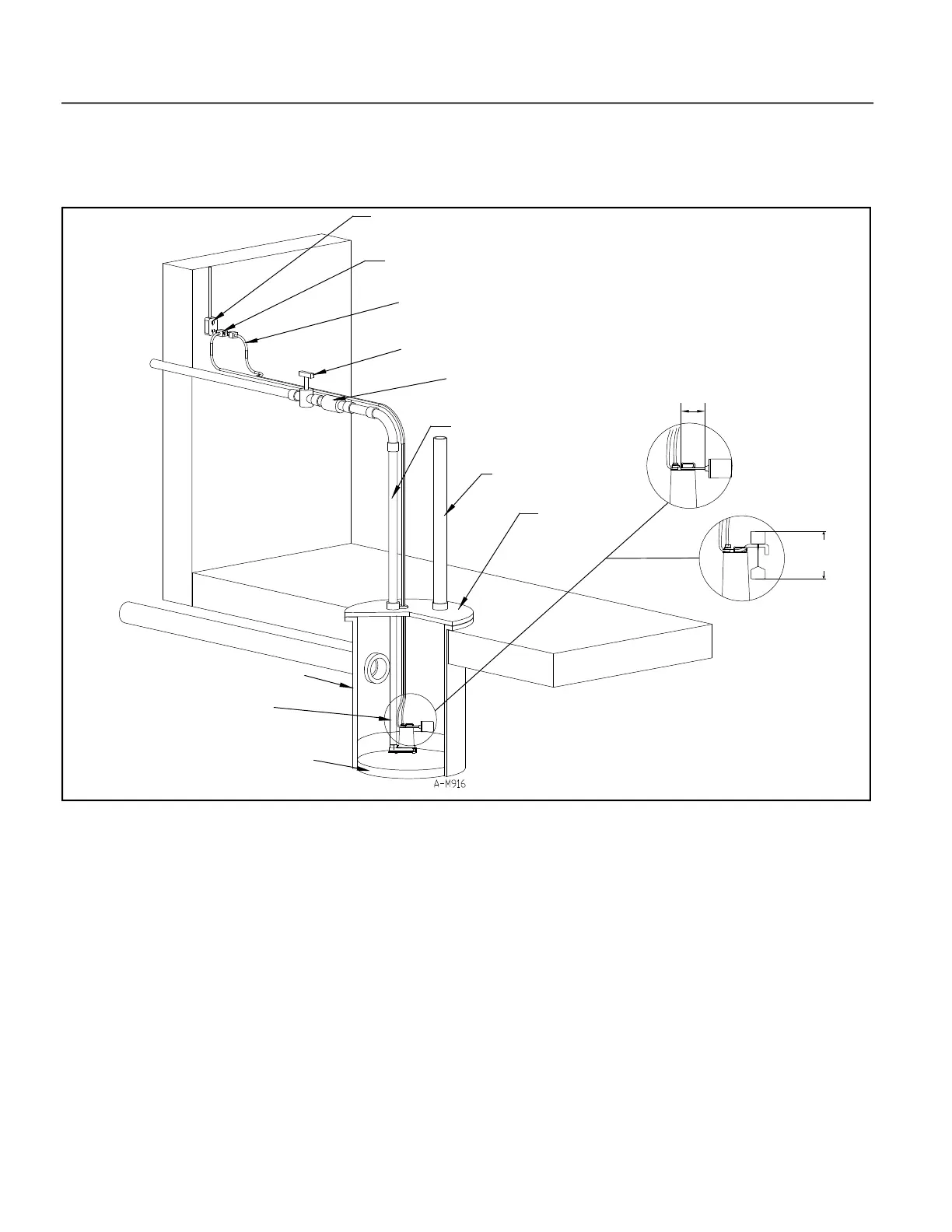

BASSIN ÉTANCHE AU GAZ PAR MINIMUM À LA PAGE 4
LA POMPE DOIT ÊTRE INSTALLÉE SUR UNE SURFACE
DURE. N’INSTALLEZ JAMAIS LA POMPE SUR UNE
SURFACE ARGILEUSE, TERREUSE OU SABLEUSE.
COUVERCLE DU
BASSIN
CANALISATION DE
VENTILATION DE
51 - 76 mm (2 ou 3 po)
LA CANALISATION DE REFOULEMENT
DOIT ÊTRE PLUS PETITE QUE LA
SORTIE DE POMPE.
CLAPET DE RETENUE
CLAPET DE LA VANNE
CORDON D’ALIMENTATION DE
LA POMPE
FIL D’ALIMENTATION DE L’INTERRUPTEUR À
FLOTTEUR
PRISE DE COURANT DE MISE À LA TERRE À PROTECTION SÉPARÉE À UNE DISTANCE
MINIMALE DE 4 PI DU SOL
FIL DE L’INTERRUPTEUR : 89 mm (3 1/2 po)
marche : 330 mm (13 po)
arrêt : 127 mm (5 po)
INTERRUPTEUR À FLOTTEUR
VERTICAL
marche : 178 mm (7 po)
arrêt : 57 mm (2,25 po)
TROU DE DÉGAGEMENT DIAM. 4,8 mm
(3/16 po) SUR LE TUYAU D’ÉCOULEMENT
O
