RED River Series - Montagem Do Equipamento; Instalação Do Equipamento

4
 A grelha de cinzas é de ferro fundido cinzento (RIVER LINE), em chapa de 5 mm (NEW LINE);
 Vidro do tipo vitrocerâmico, termo-resistente. Suporta temperaturas em utilização contínua na ordem dos 750°C;
 Na pintura é utilizada tinta resistente a picos de temperatura até 900°C e temperaturas de serviço na ordem dos 600°C;
Montagem do Equipamento
 Levantar a tampa superior do equipamento e retirar a caixa do interior (apenas nos modelos da linha River Line com
forno).
 Colocar a grelha de cinzas no interior do equipamento no furo que se encontra na parte inferior.
 Colocar a porta com o vidro nas dobradiças que se encontram na parte frontal do equipamento preparada para o
efeito.
 Aparafusar os puxadores na tampa superior (apenas nos modelos da linha River Line com forno) e na gaveta do
equipamento (River Line).
 Colocar a chapa deflectora nos apoios que se encontram no interior do equipamento na parte superior da inclinação
que estes apresentam.

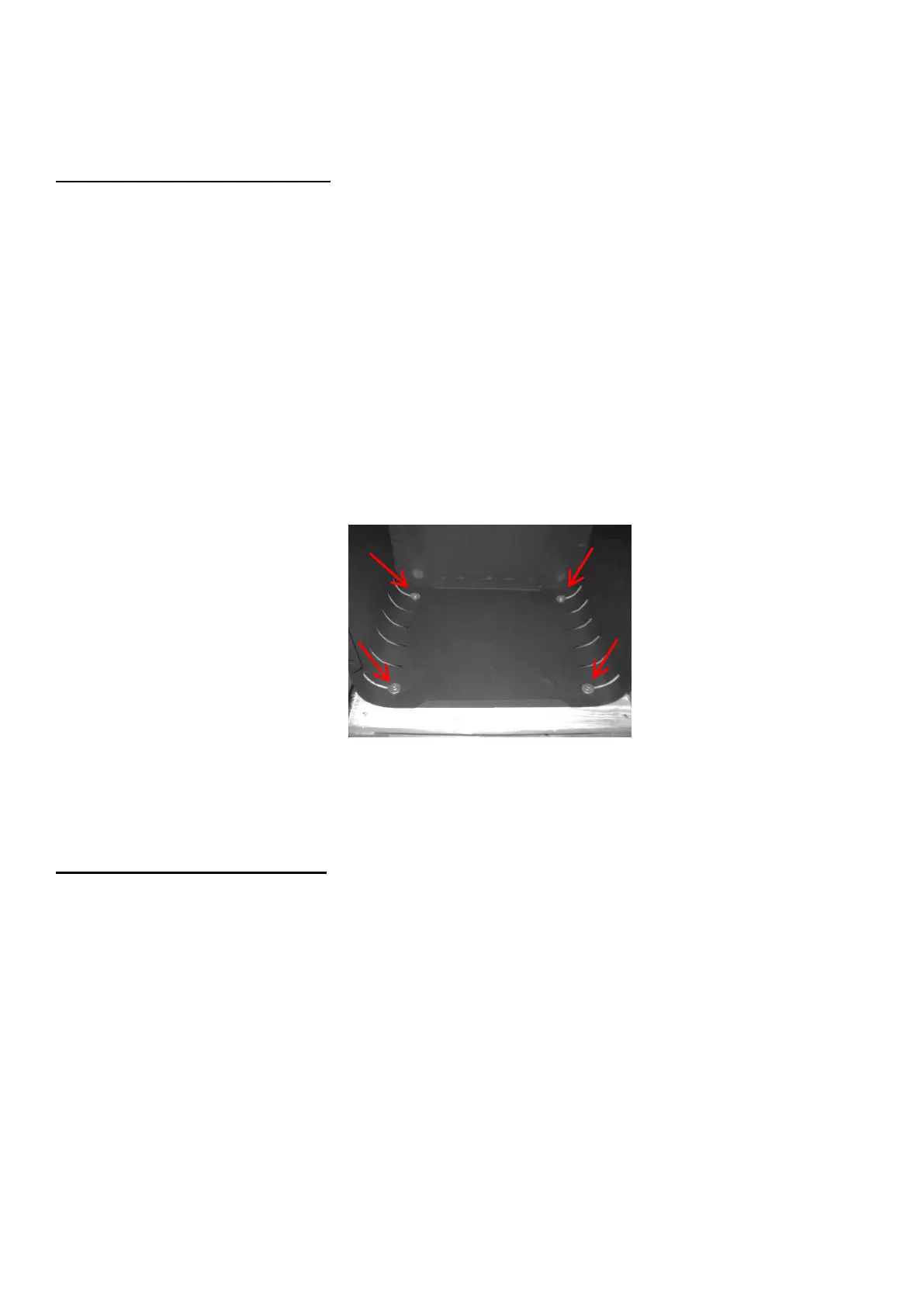

 No caso da salamandra New Line Cube Box, para retirar a salamandra da palete deverá desapertar os 4 parafusos com
chave Philips PH2 (ver figura seguinte).
Ps: Na gama RIVER LINE, para a montagem do equipamento será necessária uma chave de fenda. A porta e os puxadores da
gaveta e da tampa superior encontram-se dentro da caixa na parte superior do equipamento.
Instalação do equipamento
 Colocar o gargalo na saída de fumos do equipamento.
 Na saída de fumos o gargalo deve ter o diâmetro indicado na tabela de características presentes no manual e não sofrer
qualquer redução ou obstáculos.
 Colocar o tubo na parte superior do gargalo junto à saída de fumos
 Colocar os restantes tubos necessários na parte superior de cada um de forma sequencial até atingir altura necessária.
 Unir os tubos uns aos outros e fixá-los à chaminé ou à parede na parte exterior, caso esta seja a solução.
 Para que a tiragem se realize correctamente, aconselhamos a instalação de pelo menos 2 metros. de tubo de chaminé
em aço inox (sem curvas), com vedação às partes de alvenaria.
 No seguimento deste troço são admissíveis a utilização de elementos de tubagem com inclinação máxima de 45
o
,
recomendamos preferencialmente que a instalação seja o mais vertical possível.
 Não deverá ser utilizada a mesma chaminé para mais do que um equipamento ou lareira aberta.
