RedMax BCZ400SW - Montaje

ES-9
BCZ400SW
E
S

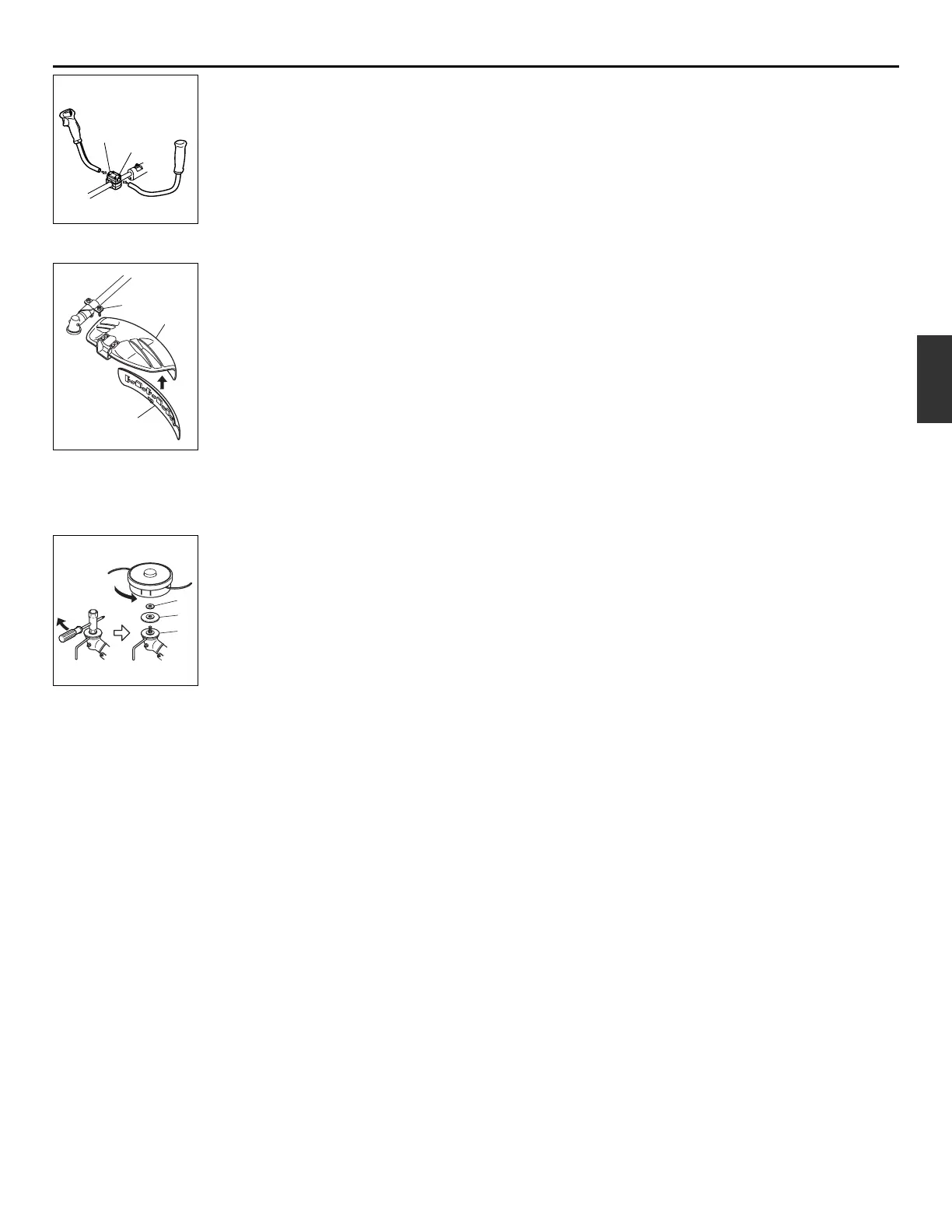

6. Montaje
■ INSTALACIÓN DEL MANGO
• Afloje los 4 tornillos de la tapa superior
e inserte el mango. Apriete los tornillos
firmemente.
(1) Tapa superior
(2) Tornillos
■ INSTALACIÓN DEL PROTECTOR
CONTRA DESECHOS
• Asegure el protector contra desechos
al eje con los tornillos suministrados.
E instale el faldón de protección. (SE2)
(1) Protector contra desechos
(2) Tornillos
(3) Faldón de protección.
■ INSTALACIÓN DEL CABEZAL DE
HILO (SE3)
1. Mientras bloquea el eje de engranaje
insertando la herramienta suministrada
dentro de la agarradera superior en la
caja de cambios, afloje y quite la tuerca
(izquierda).
2. Coloque el conjunto del cabezal de hilo
en el eje del engranaje sobre la
agarradera superior y la agarradera
inferior inserindo el aro de aluminio.
Apriételo en forma segura con la mano.
(1) Aro de aluminio
(2) Agarradera inferior
(3) Agarradera superior
(1)
(2)
SE1
(1)
(2)
(3)
SE2
(1)
(2)
(3)
SE3
