FR-8
EBZ6500/RH

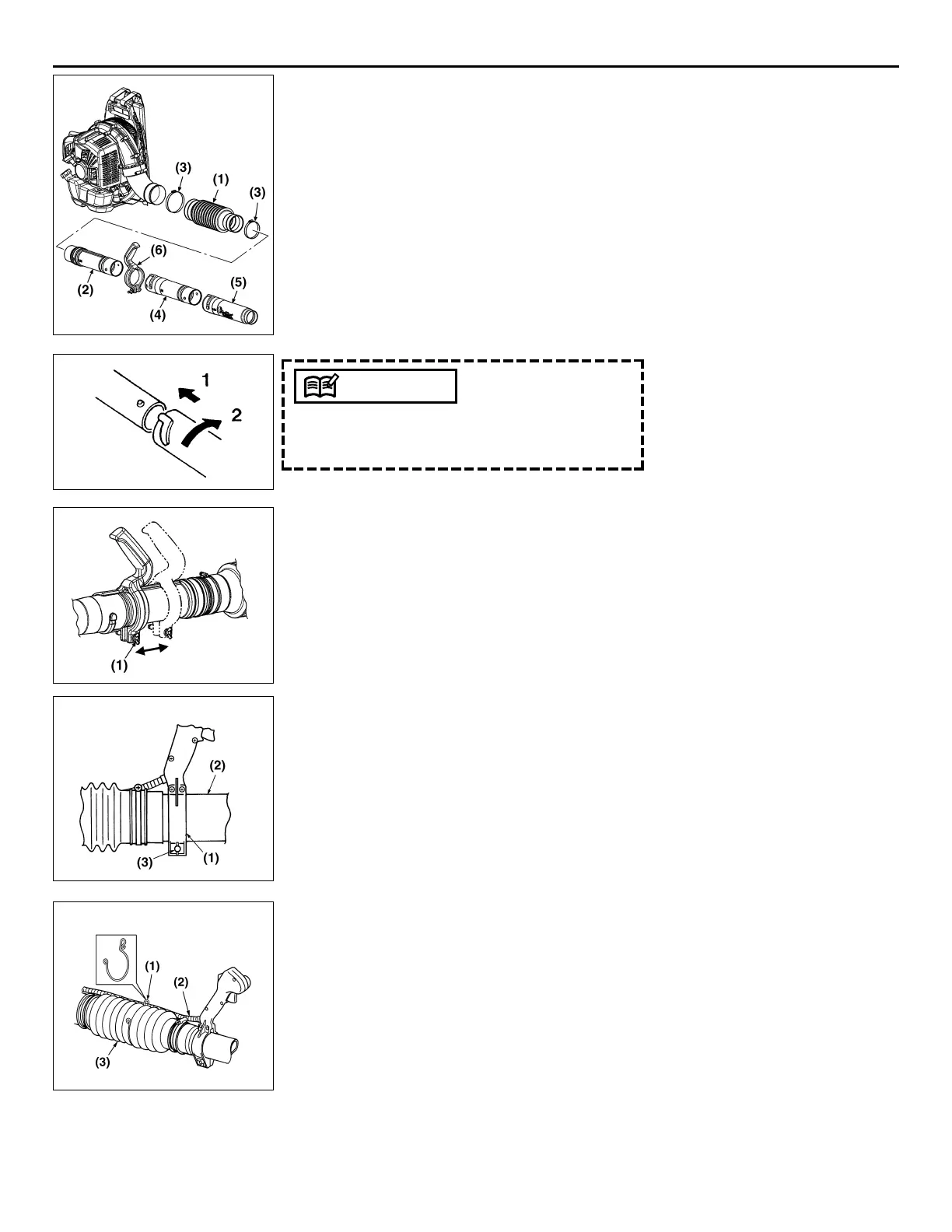

6. Assemblage
■ SOUFFLERIE
1. Connecter la soufflerie et tuyau au flexible. Serrer
fermement les deux extrémités du flexible avec le
matériel fixé à l’appareil. (F1)
2. Aligner la partie en saillie et la rainure sur les
extrémités du tuyau et tordre le tuyau jusqu’au
verrouillage de la connexion. (F2)
3. Enduire les tuyaux de graisse, si nécessaire.
(1) Flexible (2) Tuyau, pivotant
(3) Collier de serrage (4) Tuyau, droit
(5) Tuyau, extrémité (6) Unité de fixation [EBZ6500]
Il est recommandé d’utiliser un lubrifiant léger pour
faciliter l’assemblage du flexible sur le coude de la
soufflante.
■ POIGNEE
• La position de la poignée peut être réglée
longitudinalement en desserrant à la main le "boulon à
boutons" de la poignée. (F3)
(1) Boulon à bouton
■ LEVIER D’ACCELERATION
[EBZ6500RH]
• Placez la pince sur la rotule, puis serrez la vis sur la
pince.
(1) Pince
(2) Rotule
(3) Vis
■ CÂBLE D’ACCÉLÉRATION
[EBZ6500RH]
• Utiliser la bande pour fixer le tube colgate qui contient
le cable d’accélération et le câble d’alimentation au
tuyau souple.
(1) Pince
(2) Câble
(3) tuyau souple
