ES-9
EBZ6500/RH
E
S

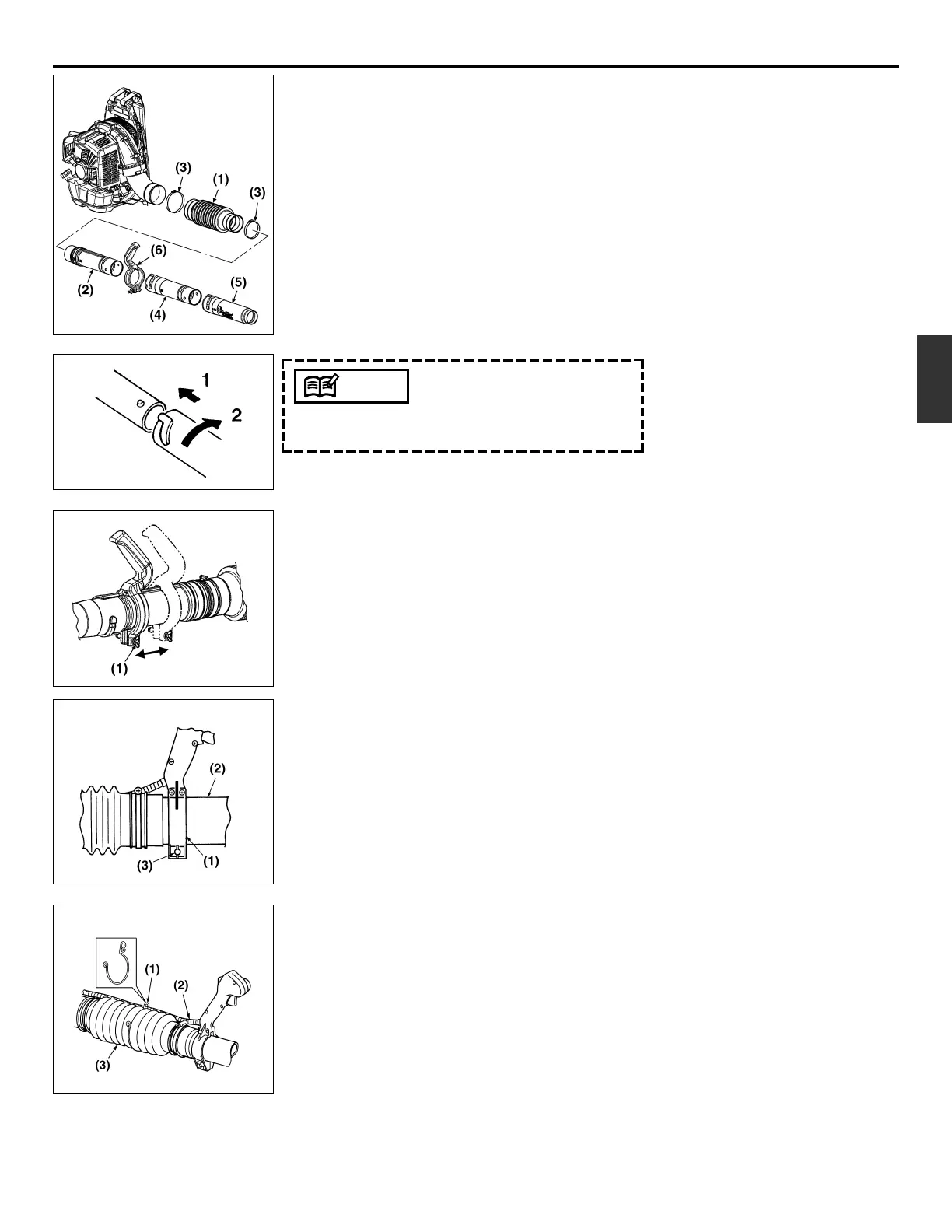

6. Montaje
■ SOPLADOR
1. Conecte el soplador a tubo con la manguera flexible.
Asegure ambos extremos de la manguera flexible con
las abrazaderas y demás elementos proporcionados
con el aparato. (F1)
2. Alinee la parte saliente con la ranura que hay en los
extremos del tubo, y gire el tubo hasta que la conexión
quede trabada. (F2)
3. Aplique grasa a los tubos, si es necesario.
(1) Manguera flexible (2) Tubo, giro
(3) Abrazadera (4) Tubo, recto (5) Tubo, extremo
(6) Conjunto de la empuñadura [EBZ6500]
Podrá usarse un lubricante liviano para facilitar la
conexión del tubo flexible al codo del soplador.
■ EMPUÑADURA
• Podrá ajustar la posición de la empuñadura hacia
adelante y hacia atrás aflojando manualmente los
“tornillos de la manija” de la empuñadura. (F3)
(1) Tornillo de la manija
■ PALANCA DEL REGULADOR
[EBZ6500RH]
• Instale la abrazadera a la unión giratoria y apriete el
tornillo en la abrazadera.
(1) Abrazadera
(2) Unión giratoria
(3) Tornillo
■ CABLE DEL REGULADOR
[EBZ6500RH]
• Utilice la abrazadera para atar con la manguera el tubo
de protección que contiene el cable del gas y el cable
del motor.
(1) Abrazadera
(2) Cable
(3) Manguera
