FR-8
EBZ7500/RH

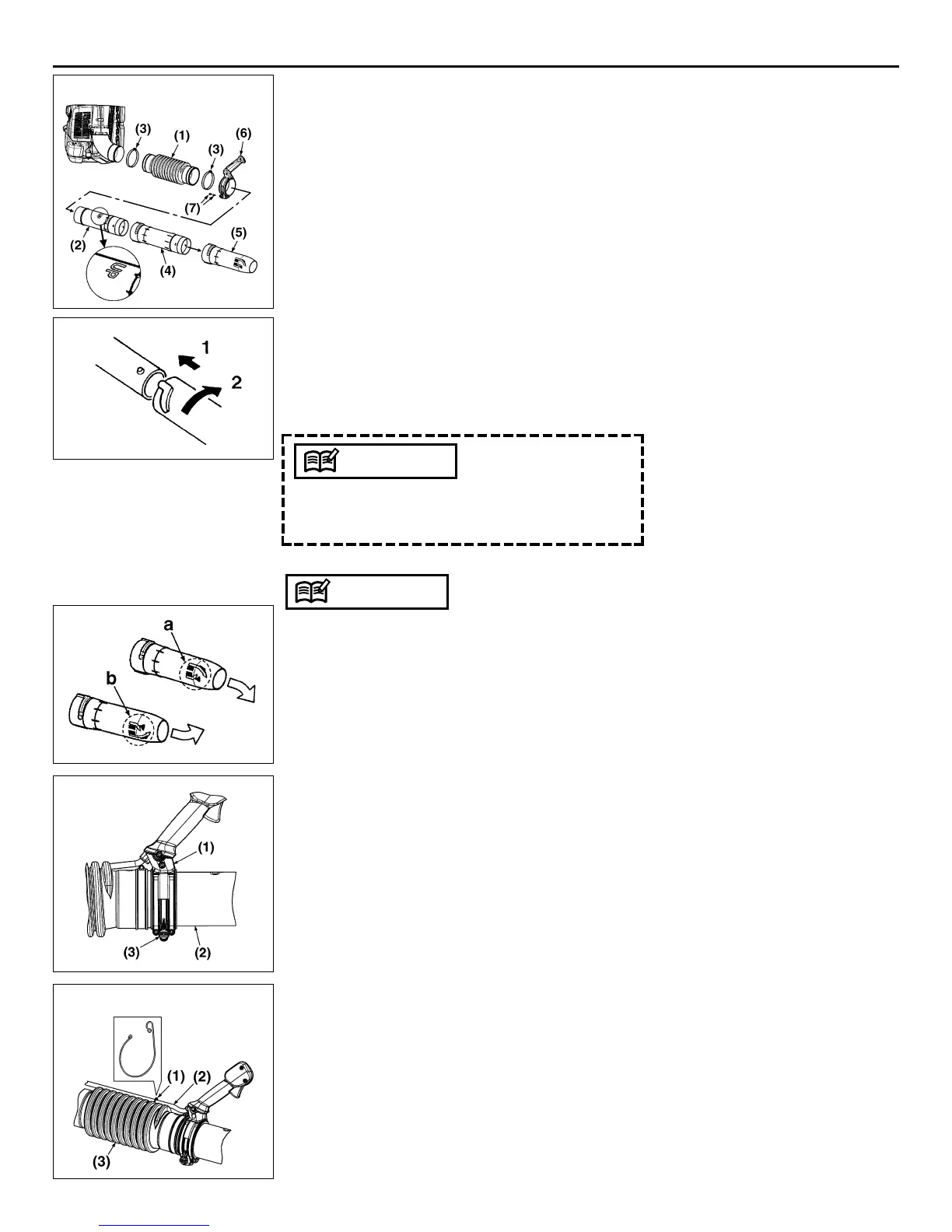

6. Assemblage
■ SOUFFLERIE
1. Connecter la soufflerie et tuyau au flexible. Serrer
fermement les deux extrémités du flexible avec le
matériel fixé à l’appareil. (F1)
2.
3. Aligner la partie en saillie et la rainure sur les
extrémités du tuyau et tordre le tuyau jusqu’au
verrouillage de la connexion. (F2)
4.
(1) Flexible (2) Tuyau
(3) Collier de serrage (4) Tuyau, droit
(5) Tuyau, extrémité (6) Unité de fixation [EBZ7500]
(7) Boulon
Il est recommandé d’utiliser un lubrifiant léger pour
faciliter l’assemblage du flexible sur le coude de la
soufflante.
Le “tuyau, extrémité” peut être connecté avec le “tuyau,
droit” dans deux directions opposées, (a et b), comme le
montre (F3).
a : Vous pourrez constater que le corps de l’appareil
est plus léger que d’ordinaire en raison du flux
d’air.
b : Vous pourrez constater de meilleures
performances en raison du flux d’air.
■ LEVIER D’ACCELERATION [EBZ7500RH]
• Placez la pince sur la rotule, puis serrez la vis sur la
pince.
(1) Contacteur d’allumage régulateur de vitesse
(2) Tuyau
(3) Boulon à bouton
■ CÂBLE D’ACCÉLÉRATION [EBZ7500RH]
• Utiliser la bande pour fixer le tube colgate qui contient
le cable d’accélération et le câble d’alimentation au
tuyau souple.
(1) Pince
(2) Câble
(3) Flexible
