6. Montaje
■ SOPLADOR

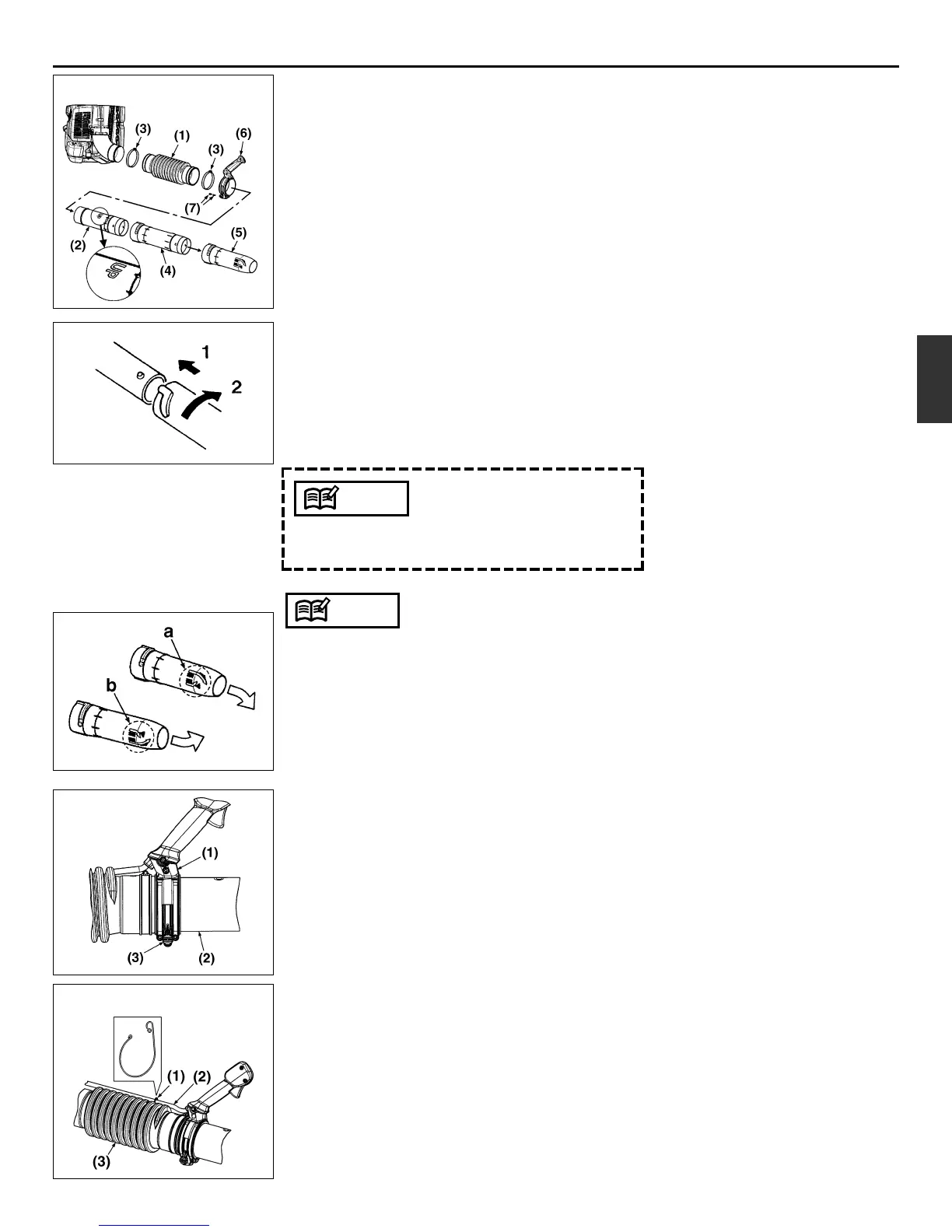

1. Conecte el soplador a tubo con la manguera flexible.
Asegure ambos extremos de la manguera flexible con
las abrazaderas y demás elementos proporcionados
con el aparato. (F1)
2.
3. Alinee la parte saliente con la ranura que hay en los
extremos del tubo, y gire el tubo hasta que la conexión
quede trabada. (F2)
4.
(1) Manguera flexible (2) Tubo
(3) Abrazadera (4) Tubo, recto
(5) Tubo, extremo
(6) Conjunto de la empuñadura [EBZ7500]
(7) Tornillo
Podrá usarse un lubricante liviano para facilitar la
conexión del tubo flexible al codo del soplador.
"Tubo, extremo" se puede conectar con "Tubo, recto" en
dos direcciones diferentes (a y b), tal y como se describe
en (F3).
a: El operador puede sentir "un armazón más ligero"
que lo usual debido al flujo de aire.
b: El operador puede sentir un "mejor
funcionamiento" debido al flujo de aire.
■ PALANCA DEL REGULADOR [EBZ7500RH]
• Instale la abrazadera a la unión giratoria y apriete el
tornillo en la abrazadera.
(1) Palanca del Interruptor de Ignición y Control de
Velocidad
(2) Tubo
(3) Tornillo de la manija
■ CABLE DEL REGULADOR [EBZ7500RH]
• Utilice la abrazadera para atar con la manguera el tubo
de protección que contiene el cable del gas y el cable
del motor.
(1) Abrazadera
(2) Cable
(3) Manguera flexible
