Para montar el tubo y el mango en el
producto (EBZ9000)

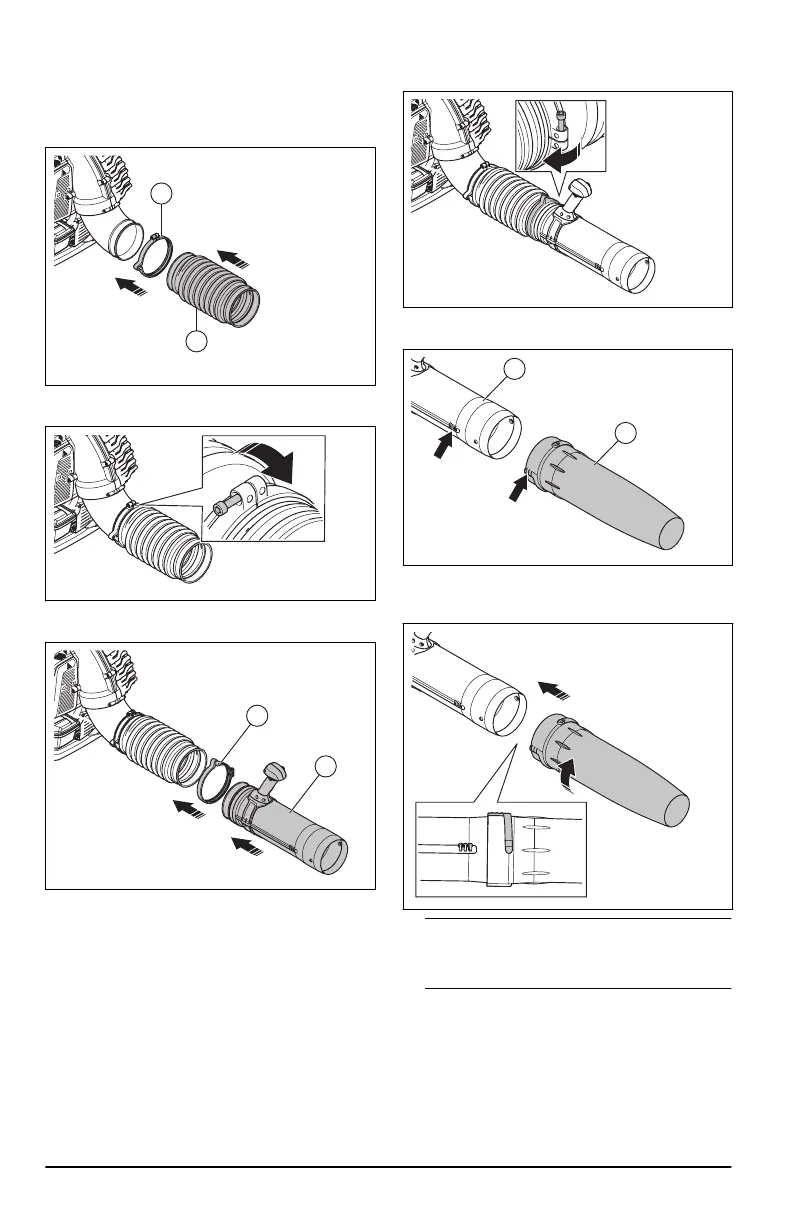

1. Utilice la abrazadera (A) para conectar la
manguera flexible (B) al ángulo del tubo.
A
B
2. Apriete la abrazadera con el tornillo. Presione el
tornillo en la abrazadera cuando lo apriete.
3. Utilice la abrazadera (C) para conectar el tubo de
control (D) a la manguera flexible.
C
D
4. Apriete la abrazadera con el tornillo. Presione el
tornillo en la abrazadera cuando lo apriete.
5. Alinee las marcas de las 3tuberías en la boquilla
estándar (E) y en el tubo de control (D).
D
E
6. Empuje la boquilla estándar en el tubo de
control. Gire la boquilla estándar para bloquearla
en su posición.
Tenga en cuenta:
Puede lubricar la
boquilla estándar y el tubo de control para
facilitar el montaje.
