Para montar el tubo y el mango en el
producto (EBZ9000RH)

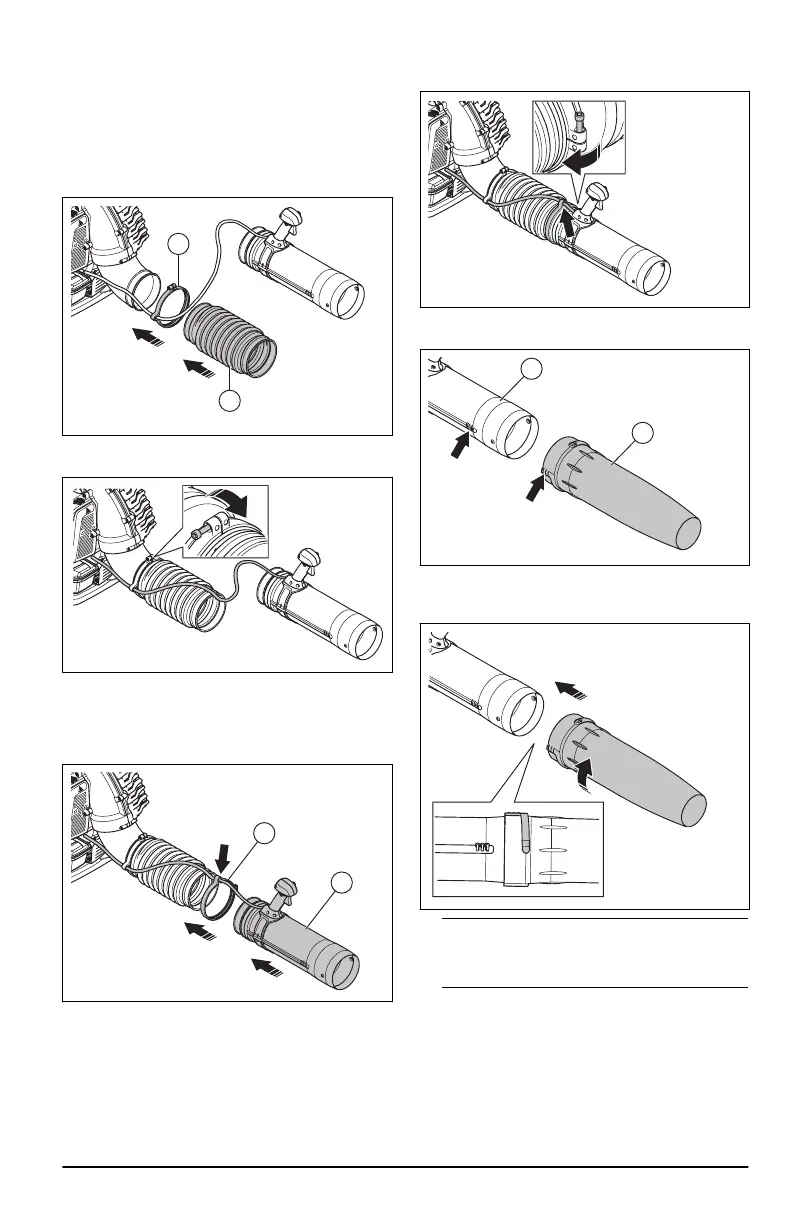

1. Utilice la abrazadera (A) para conectar la
manguera flexible (B) y el cable del acelerador al
ángulo del tubo. Asegúrese de que el cable del
acelerador esté colocado en la ranura del interior
de la abrazadera.
A
B
2. Apriete la abrazadera con el tornillo. Presione el
tornillo en la abrazadera cuando lo apriete.
3. Utilice la abrazadera (C) para conectar el tubo
de control (D) y el cable del acelerador a la
manguera flexible. Asegúrese de que el cable
del acelerador esté colocado en la ranura del
interior de la abrazadera.
C
D
4. Apriete la abrazadera con el tornillo. Presione el
tornillo en la abrazadera cuando lo apriete.
5. Alinee las marcas de las 3tuberías en la boquilla
estándar (E) y en el tubo de control (D).
D
E
6. Empuje la boquilla estándar en el tubo de
control. Gire la boquilla estándar para bloquearla
en su posición.
Tenga en cuenta:
Puede lubricar la
boquilla estándar y el tubo de control para
facilitar el montaje.
Para ajustar la posición del mango
Un producto y un mango bien ajustados facilitan el
funcionamiento.
