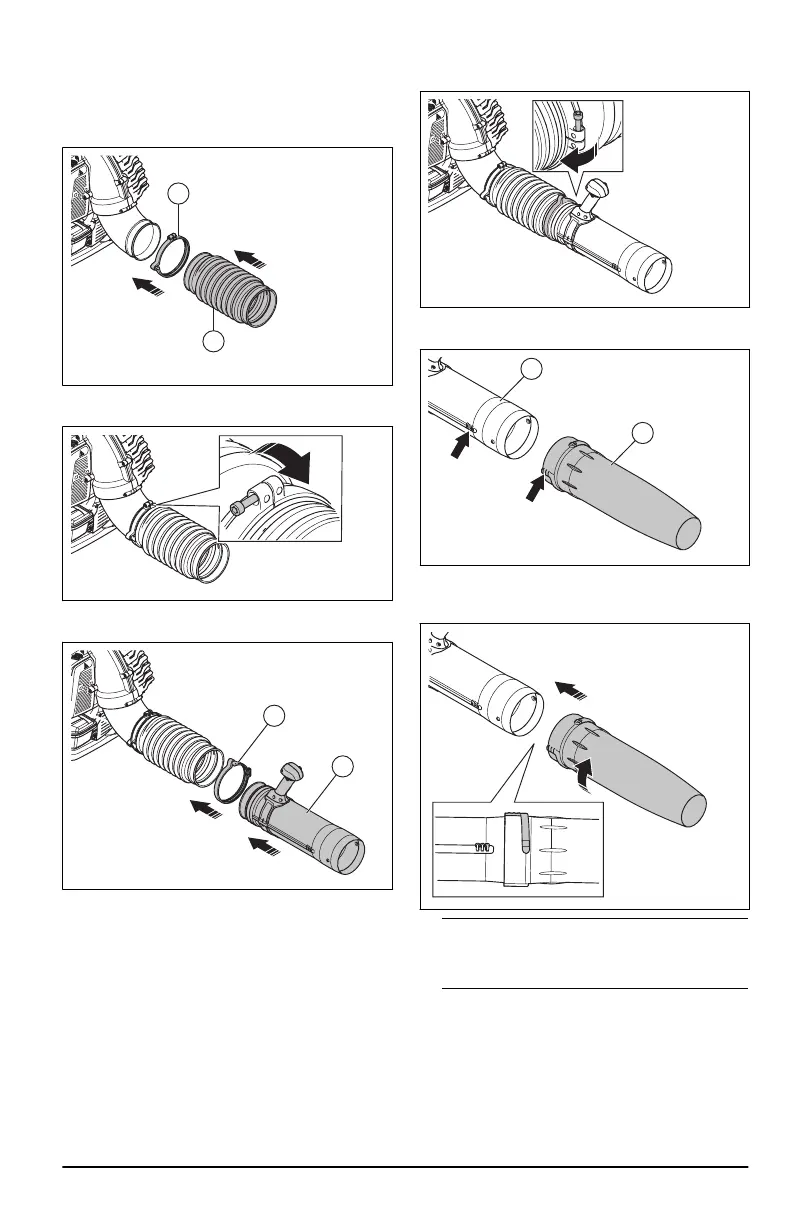

Assemblage du tube et de la
poignée sur le produit (EBZ9000)
1. Utiliser le collier (A) pour fixer le tuyau flexible (B)
à l’angle du tuyau.
A
B
2. Serrer le collier avec la vis. Enfoncer la vis dans
le collier lorsque vous le serrez.
3. Utiliser le collier (C) pour fixer le tuyau de
commande (D) à l’angle du tuyau.
C
D
4. Serrer le collier avec la vis. Enfoncer la vis dans
le collier lorsque vous le serrez.
5. Aligner les marques des 3lignes sur la buse
standard (E) et sur le tuyau de commande (D).
D
E
6. Enfoncer la buse standard sur le tuyau de
commande. Tourner la buse standard pour la
verrouiller en position.
Remarque:
Vous pouvez lubrifier la buse
standard et le tuyau de commande pour faciliter
leur montage.
2318 - 002 - 17.11.2023 53
