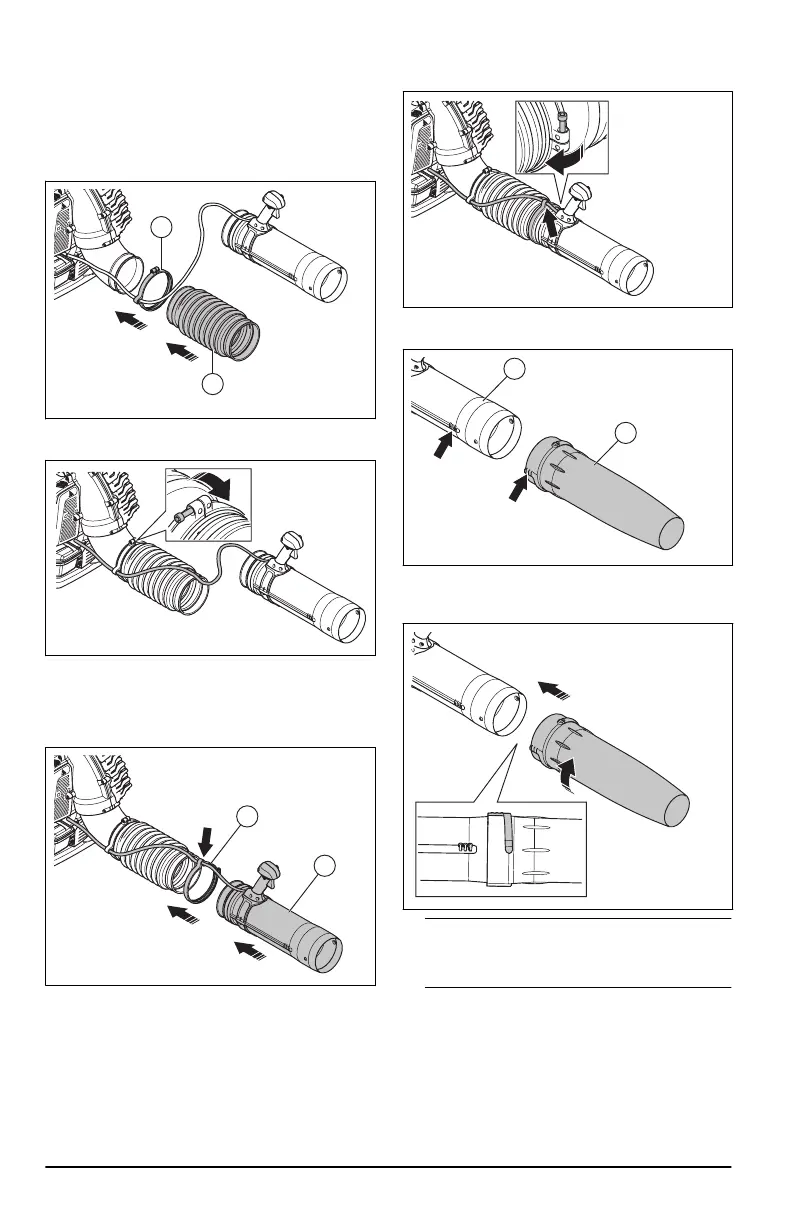

Assemblage du tube et de la
poignée sur le produit (EBZ9000RH)
1. Utiliser le collier (A) pour fixer le tuyau flexible
(B) et le câble d’accélération à l’angle du tuyau.
Assurez-vous que le câble d’accélération soit
placé dans la rainure à l’intérieur du collier.
A
B
2. Serrer le collier avec la vis. Enfoncer la vis dans
le collier lorsque vous le serrez.
3. Utiliser le collier (C) pour fixer le tuyau
de commande (D) et le câble d’accélération
au tuyau flexible. Assurez-vous que le câble
d’accélération soit placé dans la rainure à
l’intérieur du collier.
C
D
4. Serrer le collier avec la vis. Enfoncer la vis dans
le collier lorsque vous le serrez.
5. Aligner les marques des 3lignes sur la buse
standard (E) et sur le tuyau de commande (D).
D
E
6. Enfoncer la buse standard sur le tuyau de
commande. Tourner la buse standard pour la
verrouiller en position.
Remarque:
Vous pouvez lubrifier la buse
standard et le tuyau de commande pour faciliter
leur montage.
Pour régler la position de la poignée
Une poignée et un produit bien réglés simplifient leur
utilisation.
