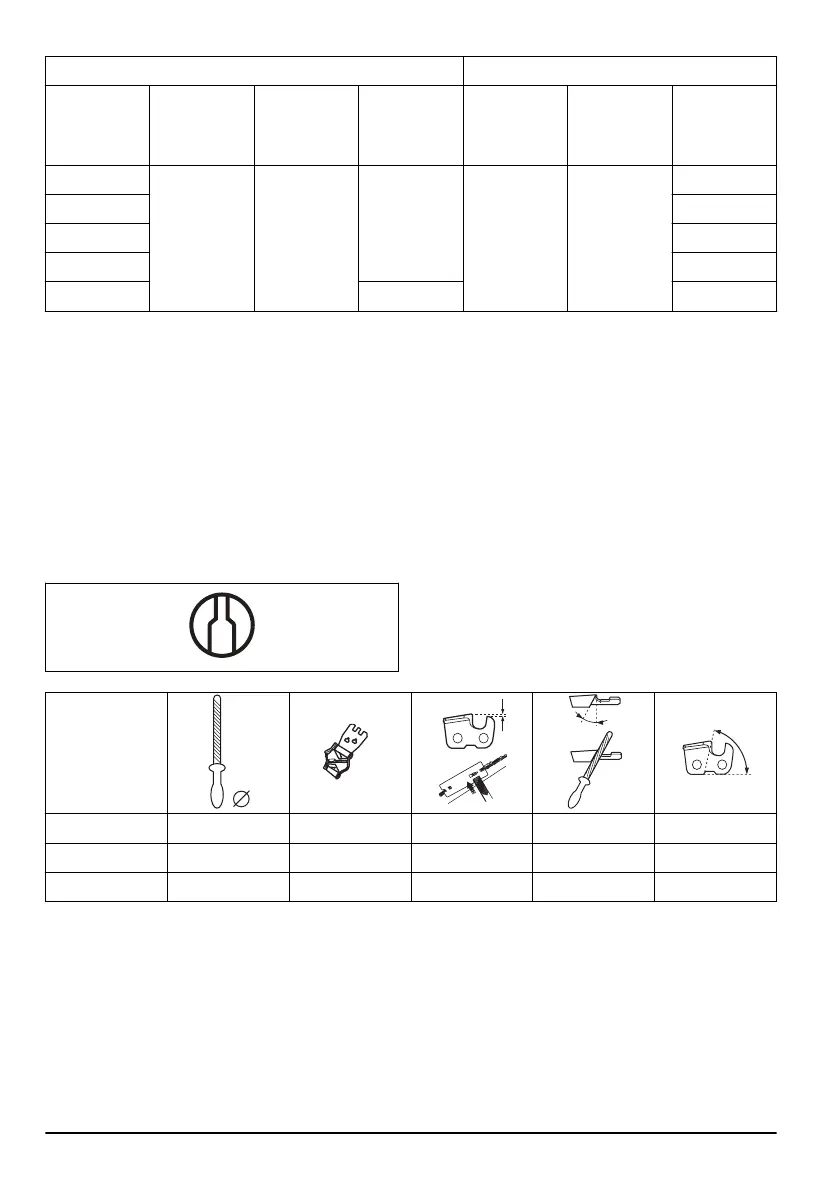

Guide-chaîne Chaîne
Longueur, po Pas, po Jauge, po Rayon du nez
max.
Type Faible rebond Longueur,
maillons d’en-
traînement (n
°.)
13 0,325 0,050 10T RedMax H22 Oui 56
15 64
16 66
18 72
20 12T 78/80
*
* Pour les guide-chaîne d'une longueur nominale de
20 pouces, ils peuvent être composés de deux différents
nombre de maillons d'entraînement. Vérifiez toujours les
informations sur le guide-chaîne pour obtenir le nombre
correct de maillons d'entraînement pour une chaîne de
rechange.
Pixel
Pixel est une combinaison de guide-chaîne et de chaîne
plus légère et conçue pour offrir davantage d’économie
d’énergie lors de coupes étroites. Le guide-chaîne et la
chaîne doivent être combinée (Pixel) pour fournir ces
avantages. L’outil de coupe Pixel est marqué par ce
symbole.
Équipement d’affûtage et angles
d’affûtage
L’utilisation d’un gabarit de lime RedMax vous permet
d’obtenir des angles d’affûtage appropriés. Il est
recommandé de toujours utiliser le gabarit de lime
RedMax pour restaurer l’affûtage de la chaîne. Les
numéros de pièces sont indiqués dans le tableau ci-
dessous.
En cas d’incertitude sur la procédure à suivre pour
identifier la chaîne de votre tronçonneuse, visiter
www.redmax.com pour obtenir de plus amples
renseignements.
SP33G 3/16 po 586 93 84-01 0,030 po 30° 80°
H30 3/16 po 505 69 81-08 0,025 po 30° 85°
H25, H22 3/16 po 505 69 81-09 0,025 po 30° 85°
112 1513 - 001 - 25.06.2020
