Outils nécessaires au montage : Clé plate de 7/16”, Clé à douille de 7/16”, clé plate de 9/16”
Étape 1 : Sortez toutes les pièces de la boîte et assurez-vous qu’elles sont en bon état.
Étape 2 : Assemblez le plateau de rangement
A. Alignez les deux moitiés du panier sur le sol. Fixez chaque plaque d’extrémité en dehors du panier
comme sur la Fig 1 et attachez sans serrer avec (12) boulons 1/4”, (24) rondelles plates 1/4”, et (12)
écrous hexagonaux 1/4”.
B. Glissez la tige de 2” au travers du trou pour tige et alignez les trous des plaques d’extrémité. Alignez la
plaque centrale à l’intérieur du panier avec les trous dans la tige et fixez sans serrer avec (2) boulons
mécaniques 3/8”, (2) rondelles plates 3/8”, et (2) écrous 3/8”.
C. Revoyez toutes les fixations précédentes et serrez-les bien. Serrez tous les boulons hexagonaux au
couple de 6 ft-lb (pied-livre) et tous les boulons 3/8” au couple de 24 ft-lb.
Étape 3 : Installez le plateau de rangement sur l’attelage
A. Pour les attelages de 2”, glissez la tige du plateau de rangement dans l’attelage de façon à aligner
leurs trous respectifs. Insérez le pivot d’attelage de 5/8” au travers du trou et bloquez-le avec l’attache.
(Fig. 3).
B. Pour des attelages de 1-1/4”, insérez l’adaptateur dans l’attelage de façon à ce que les trous soient
alignés. Fixez avec un boulon hexagonal 1/2”x3”, (2) rondelles plates 1/2” et un écrou hexagonal 1/2”.
Serrez au couple de 24 ft-lb. (Fig 4).
C. Glissez l’adaptateur du plateau de rangement dans l’attelage de façon à aligner leurs trous respectifs.
Insérez le pivot d’attelage de 1/2” et maintenez-le avec l’attache (Fig 5).

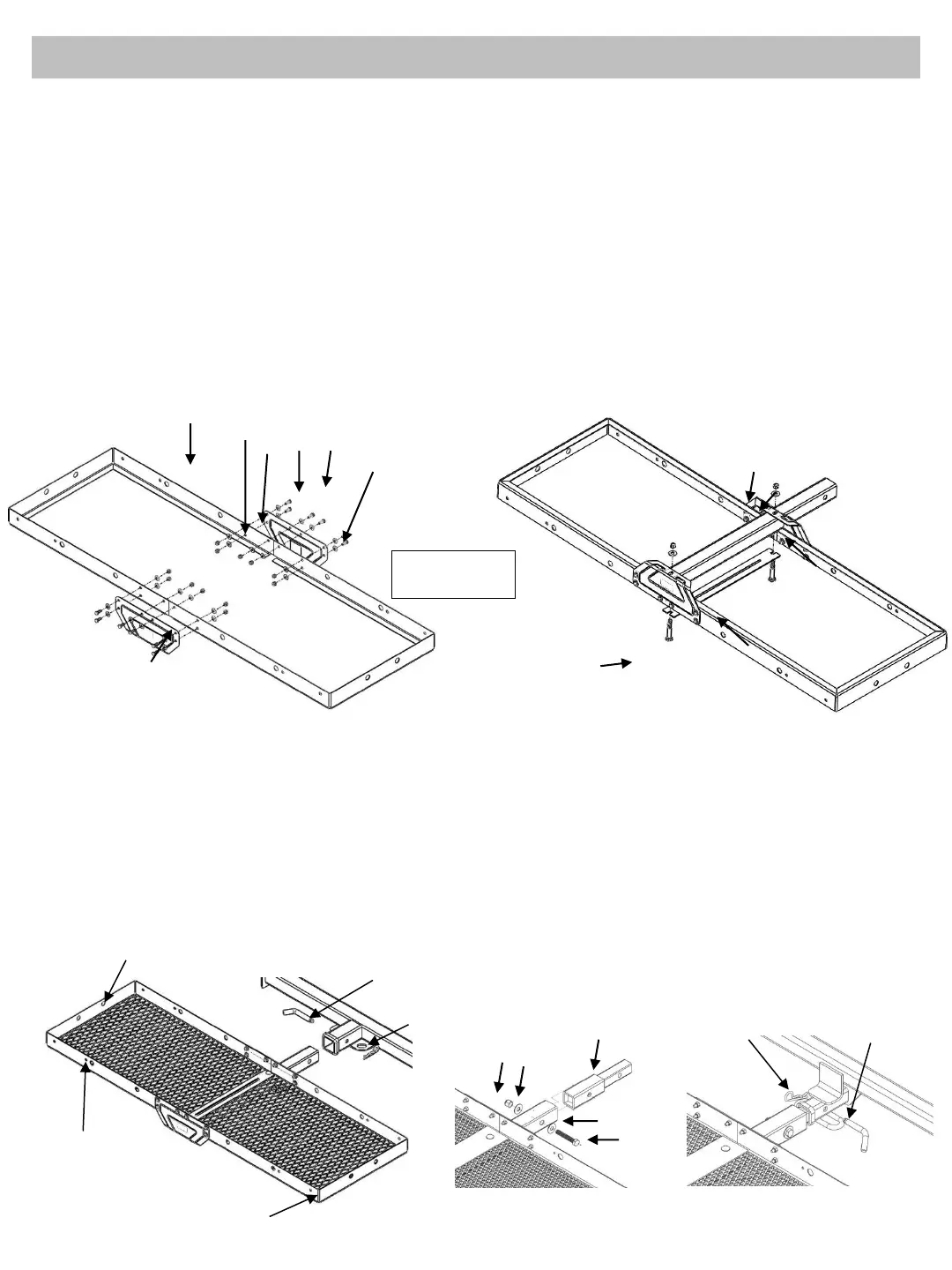

Instructions d’installation
R
A G
D
G
N
M
B
F
I
O
P
Filet enlevé pour
la clarté
Trous de montage pour kit
optionnel d’éclairage de plaque
d’immatriculation
Trous d’attache (12 au total)
J
L
K
L
Appliquer de la bande réfléchissante aux angles
Q
E
H
H
C
Fig 3 Fig 4
Fig 5
Fig 2
Fig 1
