Bedienungs- und Wartungsanleitung
für die elektronische 2-Weg Monteurhilfe
DIGIMON
Wichtige Sicherheits-Hinweise
Bevor Sie die Arbeit mit der Monteurhilfe aufnehmen, lesen Sie auf-
merksam die Bedienungsanleitung. Sie gibt Ihnen wichtige Hinweise
für den reibungslosen Betrieb, den Unterhalt, und die Entsorgung der
Monteurhilfe.
Verwendung / Einsatz
Die Monteurhilfe ist zum Messen und Einstellen der Druck-und Temperatur-
verhältnisse in mobilen und stationären Kälte-Erzeugungsanlagen entwickelt
worden.
Die Monteurhilfe darf nicht für andere Zwecke ausserhalb des Klima-
Kältebereichs eingesetzt werden.
Die Monteurhilfe darf nicht für Drücke, welche höher sind als 60bar /
870psi / 6000kPa / 6MPa eingesetzt werden.
Die Monteurhilfe darf unter keinen Umständen als Druckreduzierventil
eingesetzt werden, insbesondere nicht beim Einsatz von Stickstoff N2.
Die Monteurhilfe darf nicht mit dem Kältemittel Ammoniak (NH3 /
R717) eingesetzt werden.
Die Monteurhilfe darf nicht dem Regen ausgesetzt, sowie nicht in
feuchter oder nasser Umgebung benutzt werden.

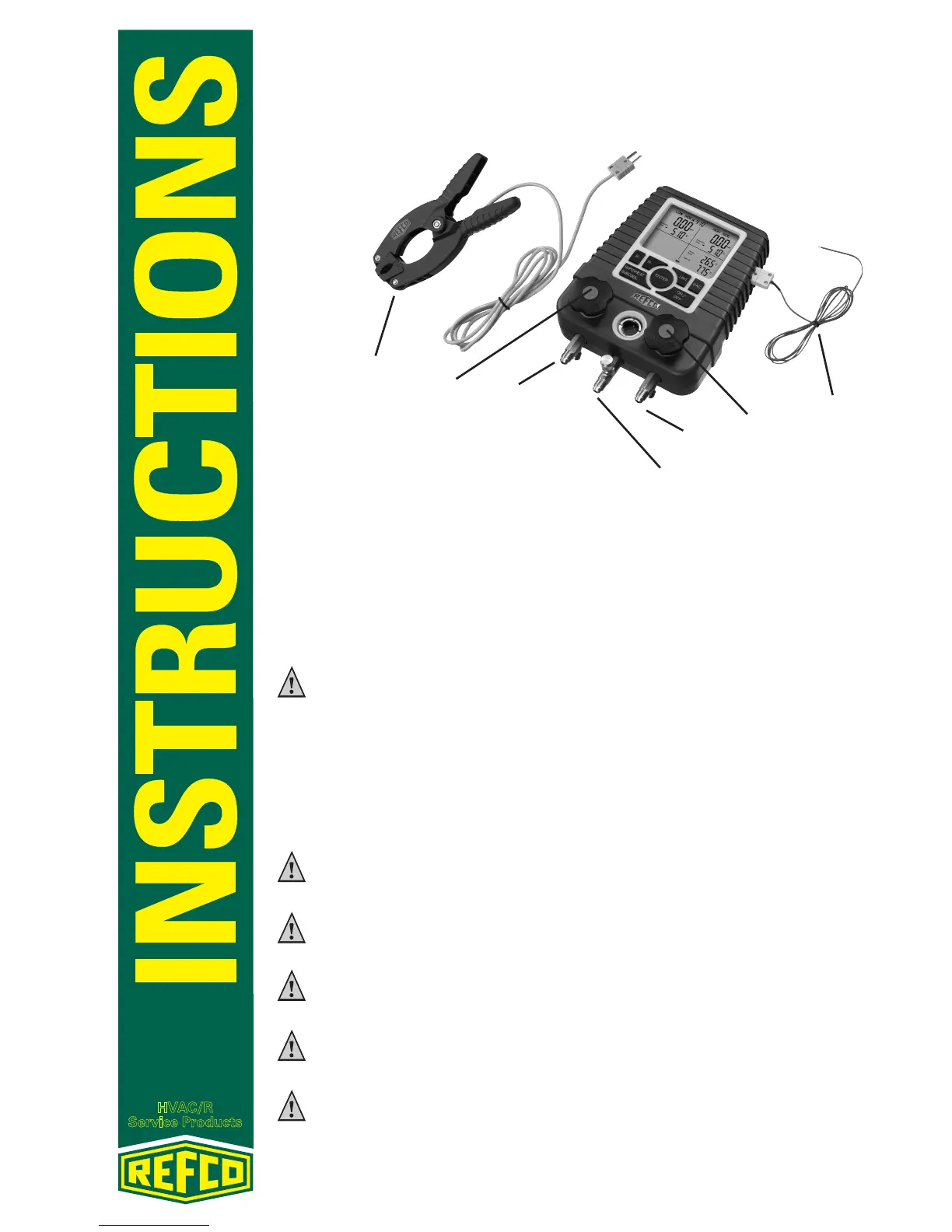

1) Niederdruck-Anschluss ¼“ SAE
2) Hochdruck-Anschluss ¼“ SAE
3) Niederdruck-Ventil (blau)
4) Hochdruck-Ventil (rot)
5) Anschluss Vakuum und Kältemittel ¼“ SAE
6) Externe K-Typ Temperatursonde
7) Zangen Temperaturfühler K-Typ (Optional) Best. Nr. 4681466
