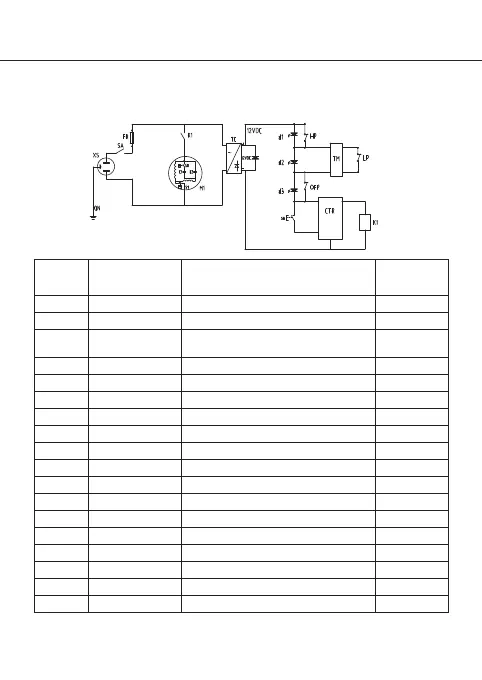

6. Esquema eléctrico
PIEZA
Código de
esquema
DESCRIPCIÓN
Notas
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
XS
SA
FR
M1
SR
C1
C2
ST
TC
HP
LP
OFP
d1,d3
d2
SC
SB
CTR
Toma de corriente
Interruptores de potencia
Dispositivo de protección
contra sobrecargas
K1
Motor del compresor
Interruptor centrífugo
Condensador de arranque
Condensador de marcha
Protectores térmicos del motor
Transformador electrónico
Interruptor de alta presión
Interruptor de baja presión
Interruptor 80% prot. Sobrecarga
Indicador rojo
Indicador verde
Mando de opciones
Botón de arranque
Módulo de control
Relé
Manual de instrucciones ENVIRO-DUO Español
