Refco ENVIRO-DUO - Schéma Électrique

12

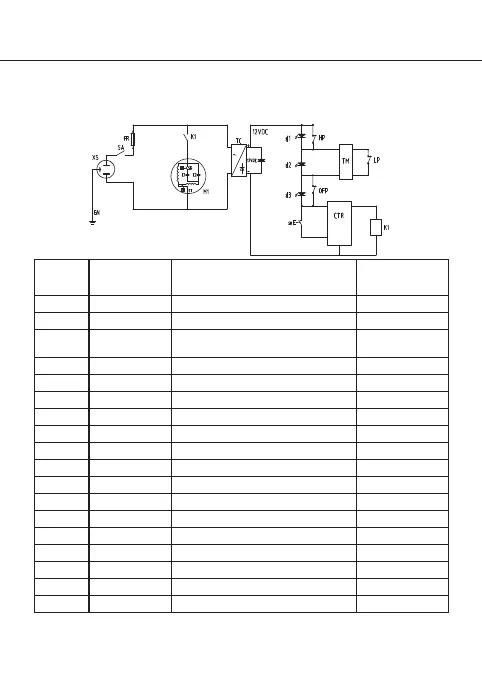

6. Schéma électrique
ITEM
Code du
schéma
DESIGNATION
Remarques
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
XS
SA
FR
M1
SR
C1
C2
ST
TC
HP
LP
OFP
d1,d3
d2
SC
SB
CTR
Prise de courant
Interrupteur
Moteur du compresseur
Interrupteur centrifuge
Condensateur de démarrage
Condensateur de marche
Thermo-protections du moteur
Transformateur électronique
Interrupteur haute pression
Interrupteur basse pression
Interrupteur 80% OFP
Voyant rouge
Voyant vert
Interrupteur en option
Touche de démarrage
Module de contrôle
Dispositif de protection
contre la surcharge
K1
Relais
Mode d'emploi ENVIRO-DUO Français
