Reflex Fillcontrol User Manual

9
Tryckreduceringsventils inställning/
Pressure reducer setting
Reduceringsventilen är fabriksinställd på 3,0 bar.
System specifikation mellan trycket:
Minst: p
0
+ 0.5 bar
och
Max: 0.5 bar under säkerhetsventilens öppningstryck
Reduceringsventilen regleras enligt följande:
-
Ta bort isoleringen på påfyllningsstationen.
-
Kontrollera så att inloppstrycket är minst 1,3bar högre än utloppstrycket
p
0
.
- För att ändra inställningen, dra då justeringsknappen neråt för att låsa upp systemet.
- För att ändra utloppstrycket, vrid på justerings knappen medsols eller motsols för att
reducera trycket.
-
Det valda trycket kan man läsa av på manometern (→ S.3 Nr. 6).
- Efter att det önskade trycket är inställt, tryck då upp justeringsknappen igen för att låsa
systemet.
- Montera bort test manometern.

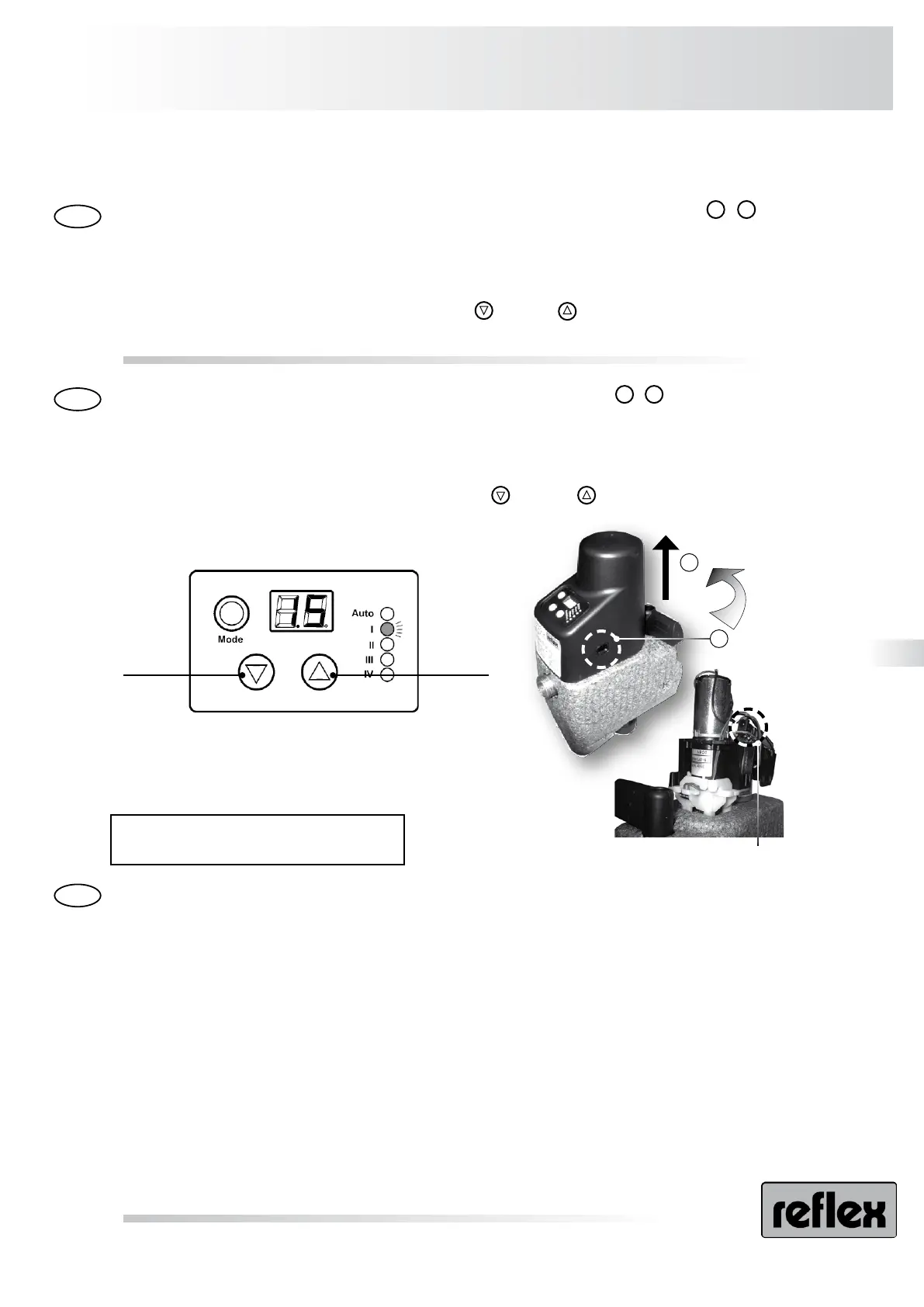

Ta bort det svarta plasthöljet på påfyllningsstationen (tryck på låsknapparna på båda sidorna + ),
och sätt i kontakten (→ S.7), Sätt på plasthöljet igen och anslut strömkontakten i vägguttaget. Efter
ca. 4 sekunder kommer displayen att visa det aktuella system trycket och lysdioden "Auto" lyser grönt.
Den automatiska vattenpåfyllningen är avaktiverad men kan bli aktiverad genom att trycka på "Mode"
knappen i 3 sekunder. (Lysdioden "Auto" lyser konstant grönt). Tryck på "Mode" knappen igen i 4 sekunder
så kommer lysdiod „I“ (Tryck) blinka var 0.5 sekund. Det inställda trycket visas nu i displayen, för att ställa in
rätt värde p
0
så får man justera det genom att trycka på - ner eller - upp knapparna tills det önskade
värdet är inställt. Tryck på "Mode" knappen igen för att bekräfta inställningen.
Remove black plastics cover of reflex ’fillcontrol’ (press interlocks on both sides + ), put the plug
into the jack bush (→ p.7), put on plastics cover, plug power supply, after ca. 4 seconds the display shows
the upcoming system pressure and the LED display „Auto“ lights up green. The automatic water make-up
operation is deactivated. It can be activated by pressing the „Mode“ key for 3 seconds (LED „Auto“ emits
permanently green light).
Press the „Mode“ key for 4 seconds. The LED „I“ (pressure) flashes every 0.5 s. The preset value p
0
ap-
pears on the display. To alterate the pressure, press the key or the key, until the desired value is
reached. Press again the „Mode“ key to conclude.
S
GB
S
Anslutning strömtillförsel
Power supply connection
Ner
Down
Upp
Up
1
2
reflex ’påfyllningsstation’
Inför igångkörning/Initial start-up
21
21
