RVAN5-24A
4
ANLEITUNG
RVAN5-24A
DE
Diese Anleitung vor Montage und Anschluss
des Produktes bitte durchlesen
Ventilstellantrieb für 0(2)...10 V-Ansteuerung
RVAN5-24A ist ein Stellantrieb für die Ansteuerung von Regin Ventilen.
Der Stellantrieb ist mit automatischer Hubanpassung und Handbedienung
ausgestattet.
Technische Daten
Versorgungsspannung 24 V AC ±15 %, 50/60 Hz,
oder 24 V DC ±15 %
Stellsignal 0(2)...10 V DC
Leistungsaufnahme Max. 4,5 W
Hubweg 10...30 mm
Laufzeit 1.5 s/mm
Stellkraft 500 N
Umgebungstemperatur 0...50ºC
Lagertemperatur -40...80°C
Umgebungsfeuchte 10...90 % rel.F.
Abmessungen (BxHxT) 150 x 253 x 85 mm
Schutzart IP54
Installation
Ventilspindeladapter und Ventilhalsadapter anbringen, falls sie noch nicht
am Ventil montiert sind. Ventilspindel so weit wie möglich herausziehen.
Bügelschraube (U-Bügel) vom Joch des Stellantriebs abnehmen. Ventil-
spindel in das Joch einführen. Dabei sicherstellen, dass der Spindeladap-
ter im Loch der Kupplung an der Antriebsstange einrastet.
Die Nut auf dem Ventilhalsadapter muss in einer Höhe mit den Bohrun-
gen für die Bügelschraube (am Stellantrieb) sein. Falls die Antriebsstange
dafür bewegt werden muss, den mittleren Teil des Handbedienknopfes
eindrücken, bis er einrastet. Im Uhrzeigersinn drehen, um die Stange
auszufahren, und gegen den Uhrzeigersinn, um die Stange einzufahren
(siehe Handbedienung). Bügelschraube anbringen, wenn sich das Ventil
in der korrekten Position bendet. Muttern anziehen, bis das Ventil
vollkommen fest ist.
Demontage erfolgt in umgekehrter Reihenfolge.
Ändlägesmarkeringar
Det nns en röd och en blå ändlägesmarkering i plast på ställdonets
stativ. Markeringarna kan enkelt yttas för att visa när ställdonet är
stängt/öppet för värme/kyla.
Vid värmeventil ska den röda markeringen vara i läget för helt öppen
ventil och den blå markeringen i läget för helt stängd ventil.
Vid kylventil ska den blå markeringen vara i läge för helt öppen ventil
och den röda markeringen i läge för helt stängd ventil.
EMC emissions- och immunitetsstandard
Produkten uppfyller kraven i EMC-direktivet
2004/108/EG genom produktstandarder EN 60730-1:2000 och EN
60730-2-14:1997.
RoHS
Produkten uppfyller Europaparlamentets och rådets direktiv 2011/65/
EU.
Kontakt
AB Regin, Box 116, 428 22 Kållered
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se

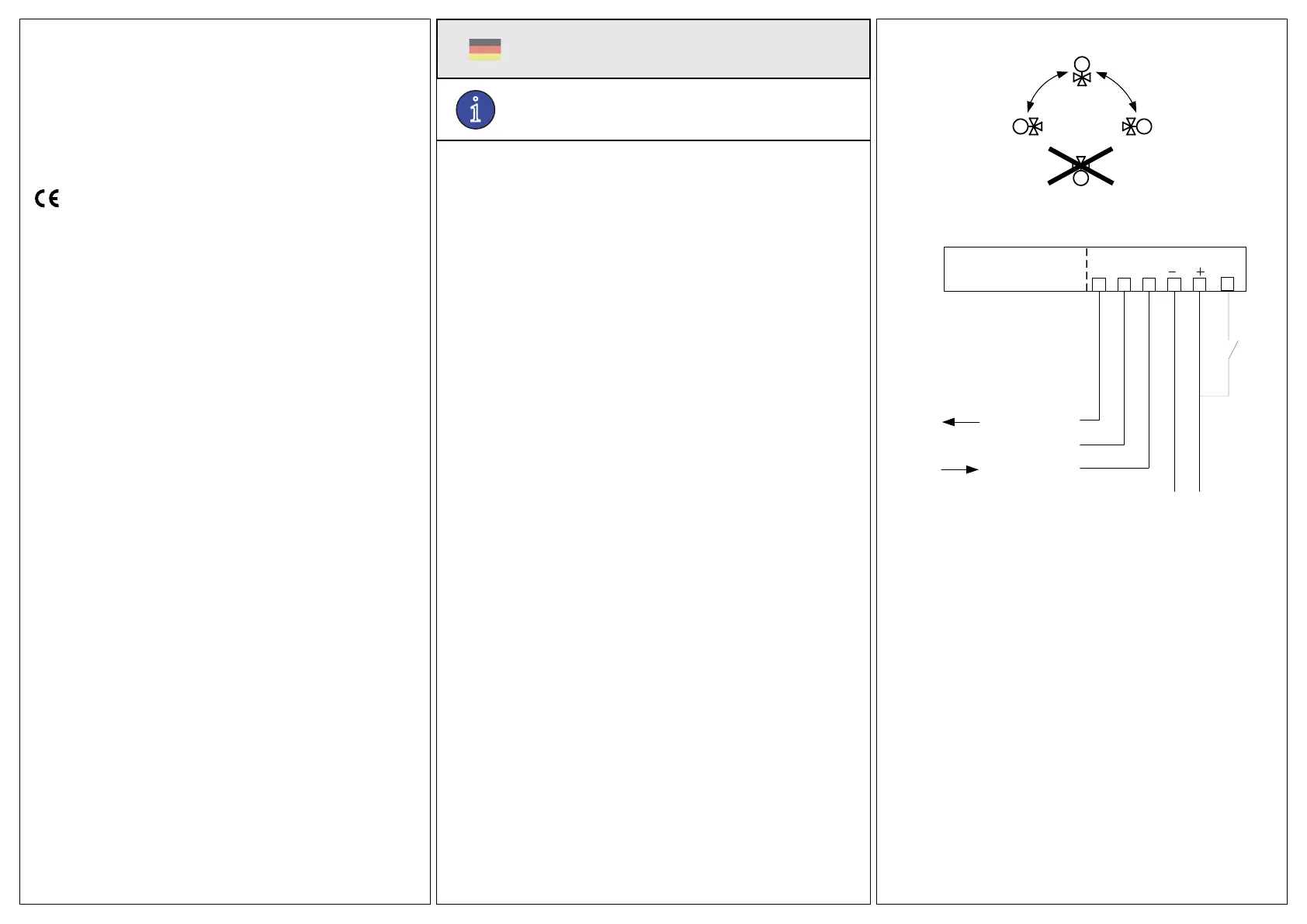

Einbaulagen
90º
90º
Anschluss
24 V AC/DC
1 2 3 4 5
12345
6
Override input
Y 0(2)...10 V DC
Control signal from
controller
U 0...10 V DC
Measuring voltage
for position indication
Signal neutral
YU
B
M
G0 G
Hubweg- und Enpunktkalibrierung
Eine Hubweg- und Endlagenkalibrierung wird nicht benötigt, da bei
Erreichen der Endlage eine Stellkraft generiert wird. Erreicht diese ein
vorbestimmtes Niveau, stoppt ein Endlagenschalter automatisch den
Antriebsmotor.
Übersteuerung
Bei Aktivierung des Übersteuerungseingangs wird das Ventil
zwangsweise ganz geöffnet.
