FUNKTIONEN
1. Die Status-LED Ausgang -1- und die Status-LED Eingang -2- zeigen die Signalpegel der Ein- und Ausgangssignale an:
1.1 Ausgangssignal
- AUS: wenn weniger als -24 dBV (LINE).
- VOLLE LEUCHTSTÄRKE: wenn mehr als +2 dBV (LINE).
- BLINKT: wenn mehr als +14 dBV (LINE) – weist auf Clipping hin.
1.2 Eingangssignal
- AUS: wenn weniger als -28 dBV (LINE) / -60 dBV (PHONO).
- VOLLE LEUCHTSTÄRKE: wenn mehr als -2 dBV (LINE) / -34 dBV (PHONO).
- BLINKT: wenn mehr als +10 dBV (LINE) / -22 dBV (PHONO) – weist auf Clipping hin.
2. Wenn die Thru-Tasten -3- aktiviert sind, wird das Audiosignal direkt vom Eingang zum Ausgang geleitet. Diese Funktion
wird bei Setups genutzt, bei denen keine Software eingesetzt wird (z. B. Vinyl) und das Signal daher nicht an einen
Computer geleitet werden muss. Die Status-LED Thru-Taste -4- leuchtet, wenn der Thru-Modus aktiv ist.
3. Status-LED USB-Hub -5-:
- AUS: wenn das FLUX am USB-C-Port über ein USB-C- auf USB-A-Kabel am Computer angeschlossen ist – der
USB-Hub ist im passiven Modus.
- GEDIMMT: wenn eine externe USB-A-Stromversorgung an den USB-C DC IN-Port angeschlossen ist – der USB-Hub
ist im aktiven Modus (weniger als 0,8 A pro Port).
- VOLLE LEUCHTSTÄRKE: wenn eine Stromquelle über einen USB-C-Computer oder eine externe USB-C-
Stromversorgung bereitgestellt wird (min. 15 W) – der USB-Hub ist im aktiven Modus (0,8 A pro Port).
4. Die Status-LED PD -6- leuchtet, wenn eine angeschlossene USB-C-Stromversorgung erkannt wird.
5. Status-LED USB/DC -7-:
- KURZES AUFLEUCHTEN BEIM EINSCHALTEN: Warnung. Der Strom reicht evtl. nicht aus (500 mA oder weniger), um
USB-Verbindungen mit hohem Strombedarf zu speisen.
- GEDIMMT: FLUX wird durch einen USB-A-Computerport oder eine externe USB-A-Stromversorgung gespeist (USB-
Hub ist evtl. nicht in der Lage, die volle Ausgangsleistung bereitzustellen).
- VOLLE LEUCHTSTÄRKE: 15 W oder mehr sind verfügbar, entweder von einem USB-C-Computerport oder einer USB-
C-Stromversorgung (USB-Hub stellt maximale Ausgangsleistung bereit).
6. Die Ausgänge -8- und Eingänge -12- werden an Ihr Mischpult und Ihr Wiedergabegerät (Turntable/CD-Player) angeschlossen.
7. Zwei aktive USB-Hubs -9- zum Anschließen von Zubehör wie MIDI-Geräten etc.
8. Über den USB-C PD-Port -10- wird FLUX mit Ihrem Computer verbunden.
9. Über den Anschluss USB-C DC IN -11- wird FLUX mit einer externen Stromversorgung verbunden.
10. Umschalten der Quelle zwischen Phono-/Line-Signal mit den Quellenschaltern Phono/Line -14-.
ANSCHLÜSSE

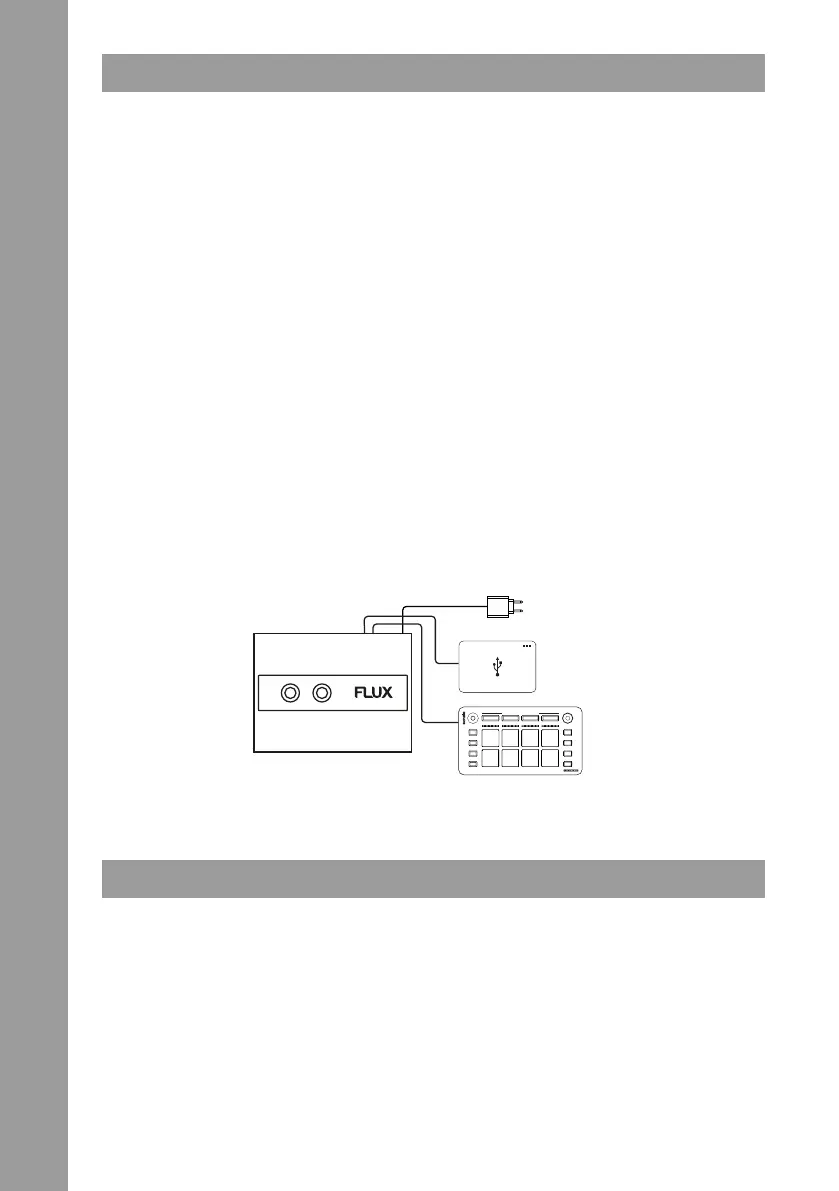

Um das FLUX in ein typisches DJ-Setup einzubinden, wie nachfolgend beschrieben mit Turntables (oder CD-Playern)
und Mischpult verbinden (¬ Seite 13):
1. EINGÄNGE
Turntables oder CD-Player an die Deck-Eingänge -12- am FLUX anschließen. Bei Verwendung von Turntables deren
Erdungskabel an die Erdungsklemme -13- am FLUX oder am Mischpult anschließen.
2. AUSWAHL EINGANGSPEGEL
Mit den Phono-/Line-Schaltern -14- den richtigen Eingangspegel für jeden Eingang wählen. Die Schalter für Phono
(Turntables) nach OBEN stellen oder für Line-Signale (CD-Player) nach UNTEN stellen.
3. AUSGÄNGE
Die Ausgänge -8- am FLUX mit den Line-Eingängen am Mischpult verbinden.
4. DAS FLUX AN EINEN COMPUTER ANSCHLIESSEN
Über das mitgelieferte USB-Kabel den USB-C PD-Port -10- am FLUX mit einem freien USB-C- oder USB-A-Port am Computer
verbinden. Darauf achten, dass die Verbindung direkt mit dem Computer und nicht über einen Hub oder Splitter hergestellt wird.
