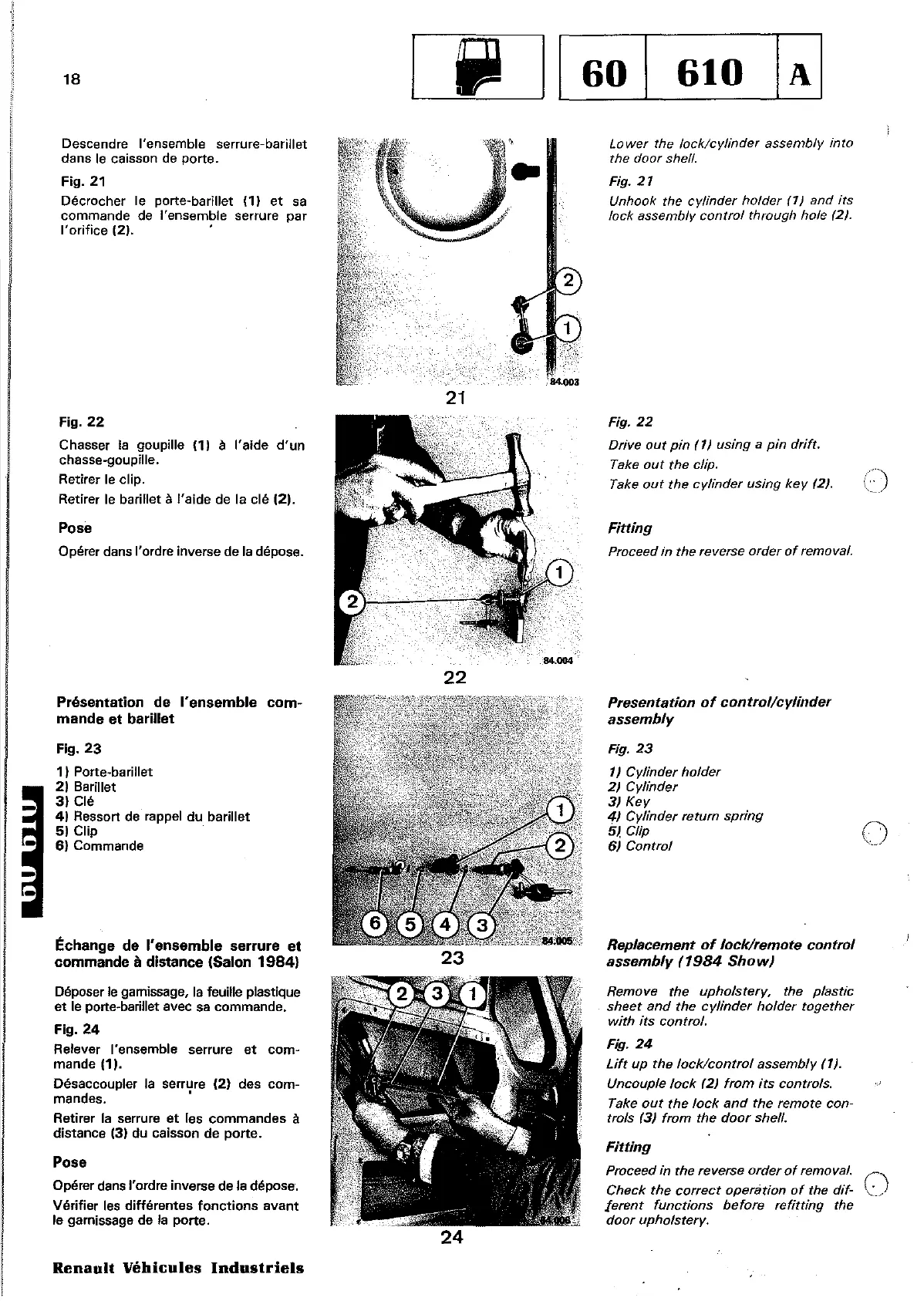

Descendre l'ensemble serrure-barillet
dans le caisson de
porte.
Fig.
21
Décrocher le porte-barillet (1)
et
sa
commande
de l'ensemble serrure
par
l'orifice (2).
Fig.
22
Chasser la goupille
11)
à l'aide
d'un
chasse-goupille.
Retirer le clip.
Retirer le barillet à l'aide
de
la clé (2).
Pose
Opérer dans l'ordre inverse
de
la dépose.
Présentation
de
l'ensemble
com-
mande
et
barillet
Fig.
23
1)
Porte-barillet
2) Barillet
3)
Clé
4)
Ressort
de
rappel du barillet
5) Clip
6) Commande
Échange
de
l'ensemble
serrure
et
commande
à
distance
(Salon
1984)
Déposer
le
garnissage,
la
feuille plastique
et
le porte-barillet avec sa
commande.
Fig.
24
Relever l'ensemble serrure
et
com-
mande
(11.
Désaccoupler la serrUre (2) des
com-
mandes. •
Retirer
la
serrure
et
les
commandes
à
distance (3) du caisson de porte.
Pose
Opérer dans
l'ordre
inverse
de
la dépose.
Vérifier les
différentes
fonctions
avant
le garnissage
de
la
porte.
Renault
Véhicules
Industriels
21
22
23
24
[;]
-----'
Lower
the
lock/cylinder
assembly
inta
the
daor
shell.
Fig.
21
Unhook the cy/inder
ho/der
(1)
and
its
lock assembly
control
through
hale (2).
Fig.
22
Drive
out
pin
(1)
using
a
pin
drift.
Take
out
the
clip.
Take
out
the
cv/inder
using
kev
(2).
Fitting
Proceed
in
the reverse
order
of
remova/.
Presentation
of
control/cylinder
assembly
Fig.
23
Il
Cylinder halder
21
Cylinder
31
Key
4)
Cy/inder return
spring
5)
Clip
61
Control
Replacement
of
locklremote
control
assembly
(1984
Show)
Remove the
upholstery,
the
plastic
sheet
and
the
cylinder
ho/der
together
with
its
control.
Fig.
24
Lift
up the
lack!cantrol
assembly
III.
Uncoup/e
lock
(2)
from
its
contraIs.
Take
out
the
/ock
and
the
remote
con-
trais
131
fram the
daar
shell.
Fitting
Proceed
in
the reverse
order
of
removal.
Check
the
correct
operation
of
the dif-
/erent
functions
before
refitting
the
door
upho/stery.
