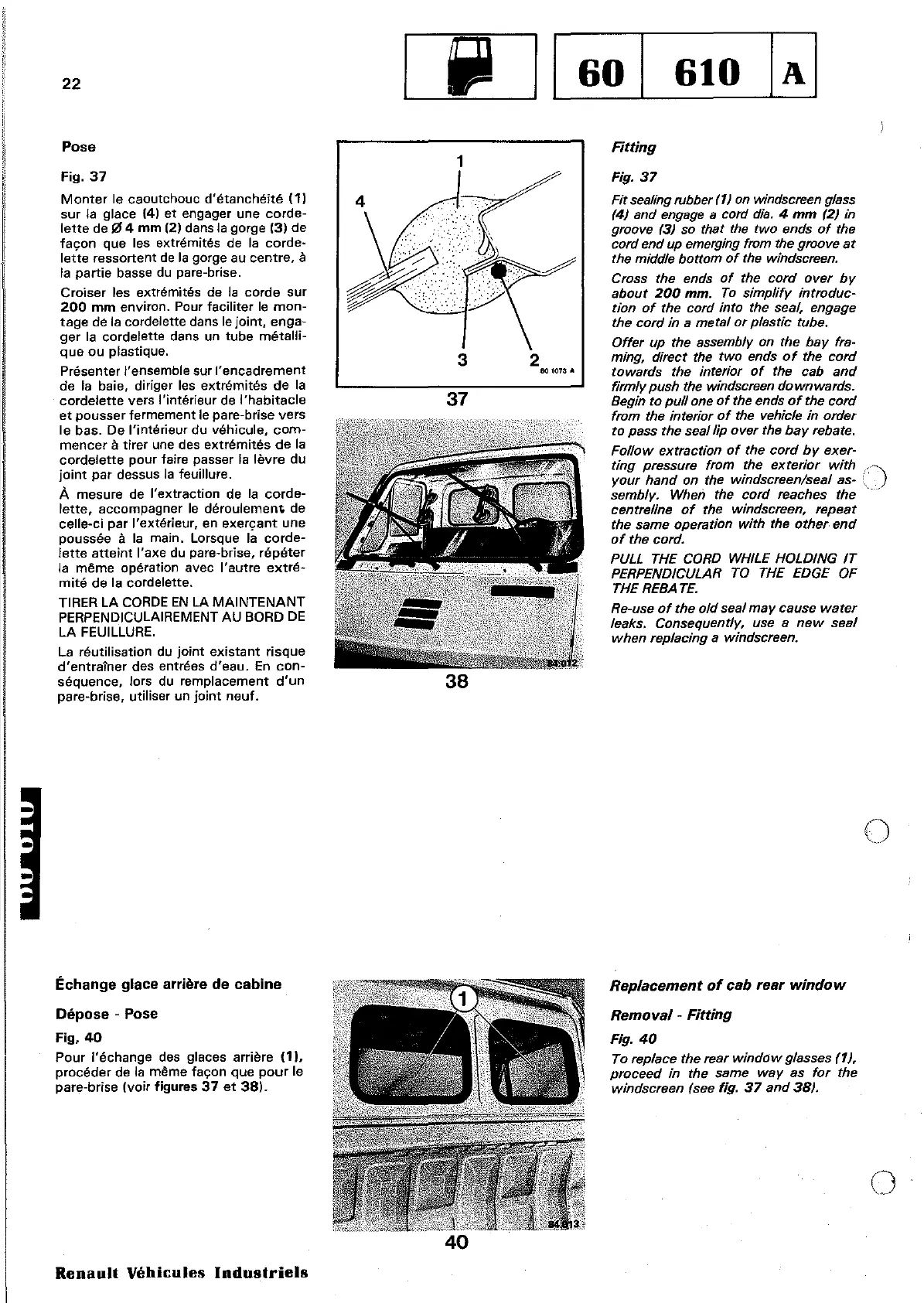

Fig.
37
Monter
le caoutchouc
d'étanchéité
(1)
sur
la glace
(41
et
engager une
corde-
lette
de
Id 4 mm
(2)
dans
la
gorge (3) de
façon
que les extrémités de
la
corde~
lette
ressortent
de
la
gorge
au
centre,
à
la
partie basse
du
pare-brise.
Croiser
les extrémités de
la
corde
sur
200
mm
environ. Pour faciliter
le
mon-
tage
dé
la cordelette dans le
joint,
enga~
ger
la
cordelette dans un tube
métalli-
que
ou
plastique.
Présenter l'ensemble sur
l'encadrement
de
la
baie, diriger les
extrémités
de
la
cordelette
vers l'intérieur de
l'habitacle
et
pousser fermement
le
pare-brise vers
le
bas.
De
l'intérieur
du véhicule,
com-
mencer
à tirer une des
extrémités
de
la
cordelette
pour
faire passer
la
lèvre
du
joint
par dessus
la
feuillure.
À mesure de
l'extraction
de
la
corde-
lette,
accompagner
le
déroulement
de
celle-ci
par
l'extérieur, en
exerçant
une
poussée à
la
main. Lorsque
la
corde-
lette
atteint
l'axe du pare-brise,
répéter
la
même
opération avec
l'autre
extré-
mité
de la cordelette.
TIRER
LA
CORDE
EN
LA
MAINTENANT
PERPENDICULAIREMENT
AU
BORD
DE
LA
FEUILLURE.
La réutilisation du
joint
existant
risque
d'entralner
des entrées
d'eau.
En
con-
séquence, lors du remplacement
d'un
pare-brise, utiliser
un
joint
neuf.
1
3
37
38
2
00
1073 A
Fitting
Fig.
37
Fit sealing rubber
(7)
on windscreen glass
(4)
and
engage
a cord
dia.
4 mm
(2)
in
groove
(3)
sa that
the
two
ends
of
the
cord endup emerging
From
the groove
at
the middle bottom
of
the windscreen.
Cross the ends
of
the
cord
over
by
about
200
mm.
To
simp/ify introduc-
tion
of
the cord into the seal, engage
the
cord
in a metal
or
plastic
tube.
Offer up the assemb/y on the bay fra-
ming, direct the
two
ends
of
the
cord
towards the interior
of
the cab
and
firmlypush the windscreen
downwards.
Begin
to
pull
one
of
the ends
of
the cord
from the interior
of
the vehicle in order
to
pass the
seallip
over the
bay
rebate.
Follow
extraction
of
the
cord
by
exer-
ting
pressure from the
exterior
with
C.-',
,)
your
hand
on the windscreen/seal as-
__
..
semb/y. Wheil the cord reaches the
centreline
of
the windscreen, repeat
the same operation
with
the other.
end
of
the cord.
PULL
THE
CORD
WH/LE
HOLD/NG
fT
PERPEND/CULAR
ra
THE
EDGE
OF
THEREBATE.
Re-use
of
the
old
seal
may
cause
water
leaks. Consequently, use a
new
seal
when
replacing a windscreen.
o
Échange
glace
arrière
de
cabine
Dépose - Pose
Fig,
40
Pour
l'échange
des glaces arrière
(1),
procéder
de
la
même façon que
pour
le
pare-brise (voir figures
37
et
38l.
Renault
Véhicules
Industriels
40
Replacement
of
cab
rear
window
Removal
-
Fitting
Fig.
40
To replace the rear windOw glasses (1),
praceed
in
the same
way
as
far
the
windscreen (see fig.
37
and
3B/.
()
