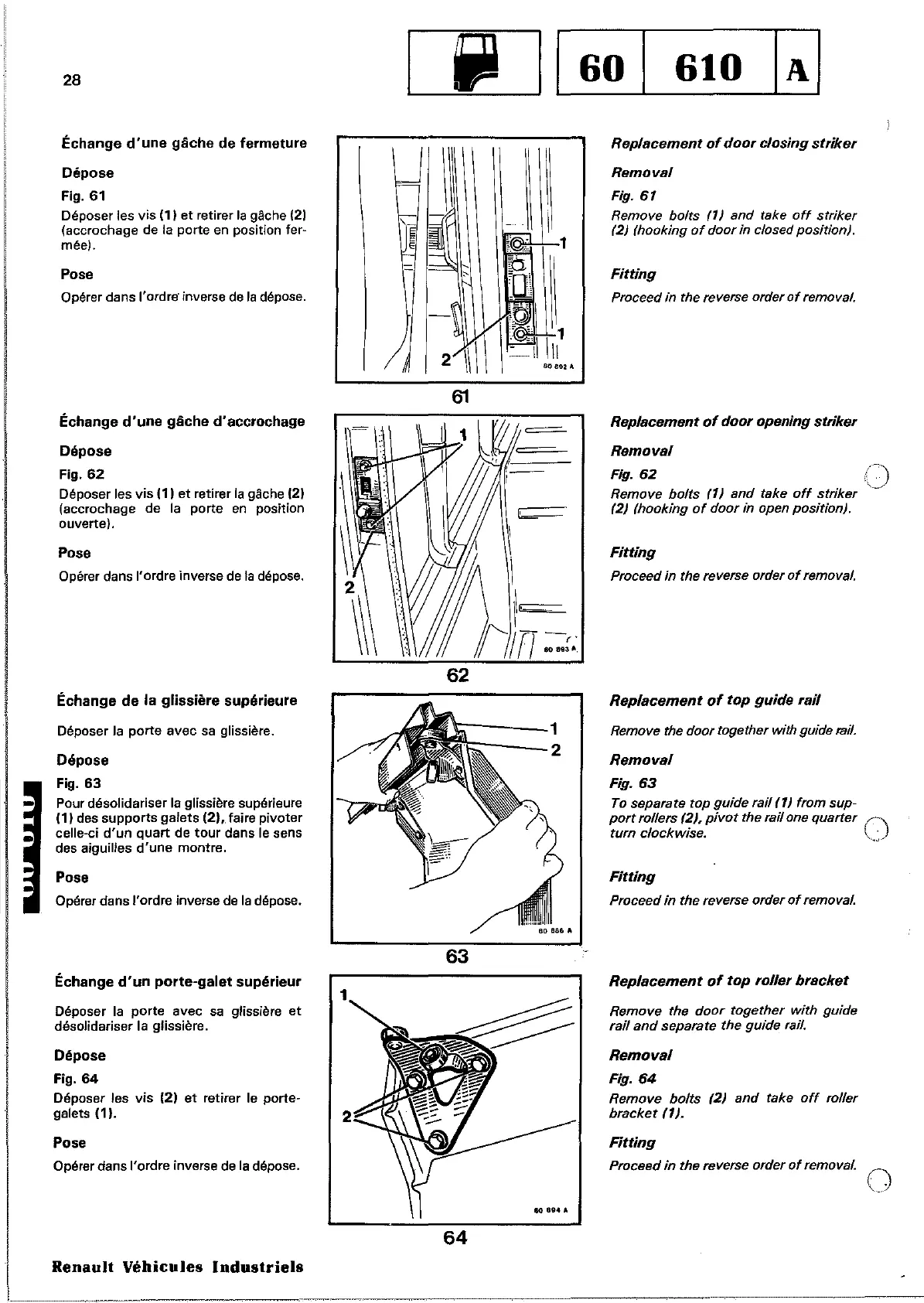

28
,---6_10_~
Échange
d'une
gâche
de
fermeture
Dépose
Fig.
61
Déposer les vis
(1)
et
retirer
la
gâche
(21
(accrochage de la porte en position
fer~
méel.
Pose
Opérer dans l'ordre' inverse
de
la
dépose.
\1
2
61
{0li!-+-1
Replacement
of
door
closing
striker
Remo
val
Fig.
61
Remove bolts
(1)
and
take
off
striker
(2)
(hooking
of
door
in
c10sed
position).
Fitting
Proceed
in
the reverse order
of
remova/.
Échange
d'une
gâche
d'accrochage
Dépose
Fig.
62
Déposer
les
vis 11) et retirer
la
gâche
(2)
(accrochage de
la
porte
en
position
ouverte).
Pose
Opérer dans l'ordre inverse
de
la
dépose.
Échange
de
la
glissière
supérieure
Déposer la
porte
avec
sa glissière.
Dépose
Fig.
63
Pour
désolidariser
la
glissière supérieure
(1)
des
supports galets
(2),
faire pivoter
celle-ci d'un quart de tour dans le sens
des aiguilles
d'une
montre.
Pose
Opérer
dans
J'ordre
inverse
de
la
dépose.
8D B86 "
63
Replacement
of
door
opening
striker
Removal
Fig.
62
()
Remove bolts
(1)
and take
off
striker
(2) (hooking
of
door in open positioni.
Fitting
Proceed in the reverse order
of
removal.
Replacement
of
top
guide
rail
Remove the door together with guide
rail.
Removal
Fig.
63
To
separate top guide rail
11)
from sup-
port
roI/ers
(2),
pivot
the
rail
one quarter 0
turn clockwise. .
,.~,
Fitting
Proceed in the reverse order
of
removal.
Replacement
of
top
roller
bracket
Échange
d'un
porte-galet
supérieur
Déposer
la
porte avec
sa
glissière et
désolidariser la glissière.
Dépose
Fig.
64
Déposer les vis (2)
et
retirer
le
porte~
galets (1).
Pose
Opérer dans l'ordre inverse
de
la
dépose.
Renault
Véhicules
Industriels
Remove the door together with guide
rail
and
separate the guide
rail.
Removal
Fig.
64
Remove bolts
(2)
and take
off
roller
bracket
(1).
Fitting
Proceed in the reverse order
of
removal.
