56
~160
_6_10---,1~

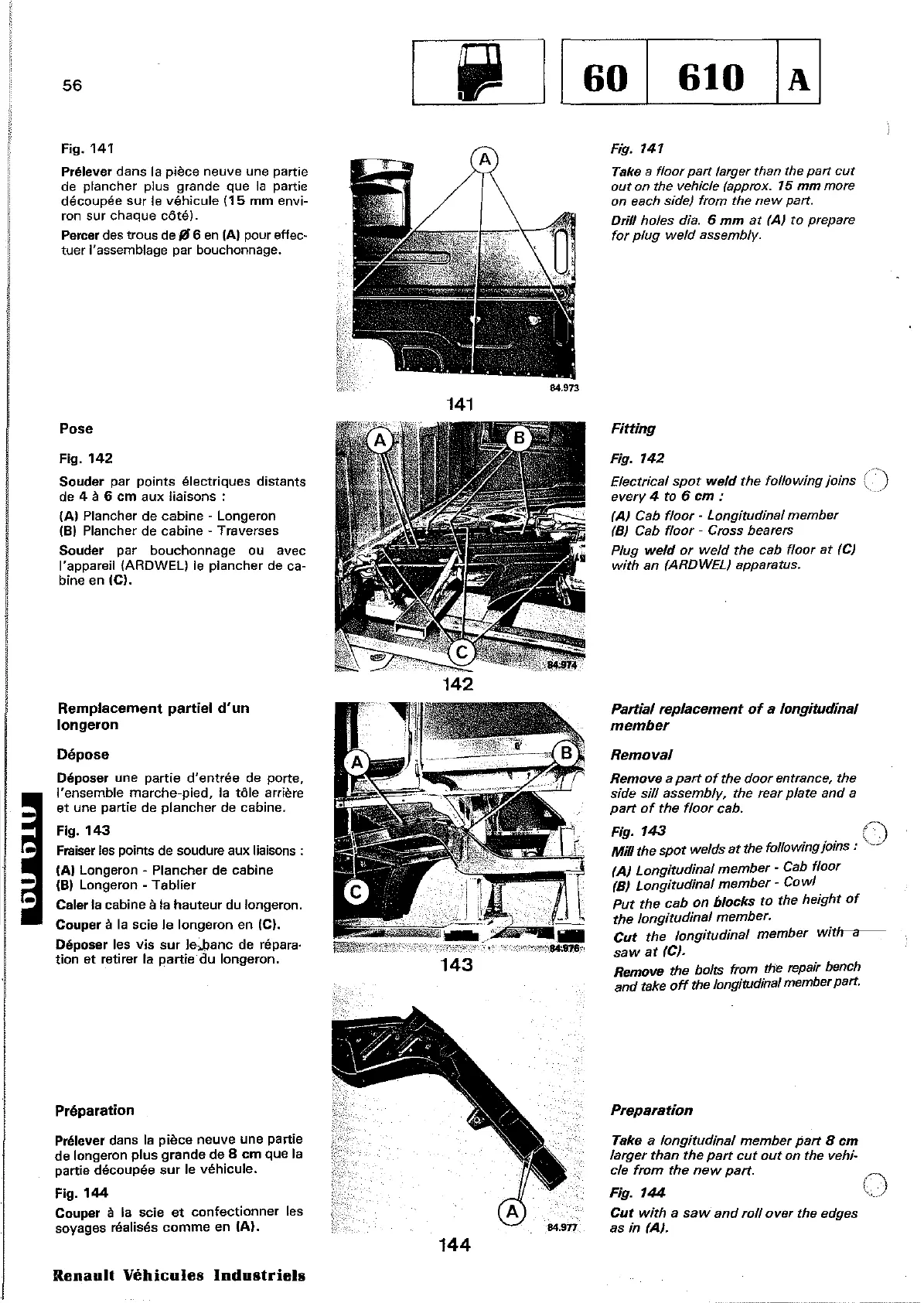

Fig.
141
Prélever
dans
la
pièce
neuve
une partie
de plancher plus grande que
la
partie
découpée
sur
le
véhicule
(15
mm
envi-
ron
sur
chaque
côté).
Percer des
trous
de
III
6 en (A) pour
effecM
tuer
l'assemblage par bouchonnage.
Fig. 141
Take a
floor
part
larger than the
part
eut
out
on the vehicle (approx.
15
mm
more
on each side) trom the
new
part.
Drill
hales dia. 6
mm
at
(A)
ta
prepare
for
plug
weld
assembly.
141
Pose
Fig.
142
Souder
par
points
électriques
distants
de 4 à 6
cm
aux
liaisons:
(A) Plancher de
cabine
- Longeron
(B) Plancher de cabine - Traverses
Souder
par
bouchon
nage ou avec
l'appareil (ARDWELI le plancher de
ca·
bine en
(Cl.
Fitting
Fig.
142
Electrical
spot
weld
the
tollowing
joins
every
4 ta 6
cm
:
(A)
Cab
floor
. Longitudinal member
(B) Cab
floor
. Cross bearers
Plug
weld
or
weld
the cab floor
at
(C)
with
an
(ARDWEL) apparatus.
142
Remplacement
partiel
d'un
longeron
Dépose
Déposer une
partie
d'entrée
de porte,
l'ensemble
marche-pied,
la
tôle
arrière
et
une partie de
plancher
de cabine.
Fig.
143
Fraiser les points de soudure aux liaisons:
(AI
Longeron·
Plancher de cabine
(BI
Longeron·
Tablier
Caler la cabine à la
hauteur
du
longeron.
Couper
à la
scie
Je
longeron
en (C).
Déposer les
vis
sur
Je»anc
de répara-
tion
et
retirer la
partie
du
longeron.
143
Partial
replacement
of
a
longitudinal
member
Remaval
Remove
a
part
ot
the
door
entrance, the
side
sil/
assembly, the rear plate
and
a
part
of
the
floor
cab.
Fig.
143
.
..
0
MI71
the
spot
welds
at
the followmg
loms:
.
(AI
Longitudinal
member
• Cab
floor
(B)
Longitudinal
member
.
Cowl
Put
the
cab
on
blacks
ta
the
height
of
the
longitudinal
member.
Cut
the
longitudinal
member
withh-aa--
saw
at
(C).
Remove the bolts from the repair bench
and
take
off
the longitudinal memberpart.
Préparation
Prélever dans
la
pièce
neuve
une
partie
de longeron
plus
grande
de 8
cm
que la
partie découpée
sur
le
véhicule.
Fig.
144
Couper à la scie
et
confectionner
les
soyages réalisés
comme
en
lA).
Renault
Véhicules
Industriels
144
Preparation
Take a
longitudinal
member
part
8 cm
larger
than
the
part
eut
out
on the vehi-
cIe
trom
the
new
part.
Fig.
144
Cut
with
a
saw
and
roll
Dver
the
edges
as
in
(A).
o
