Renson Cube - Bedradingsschema

12
Cube
®
NL

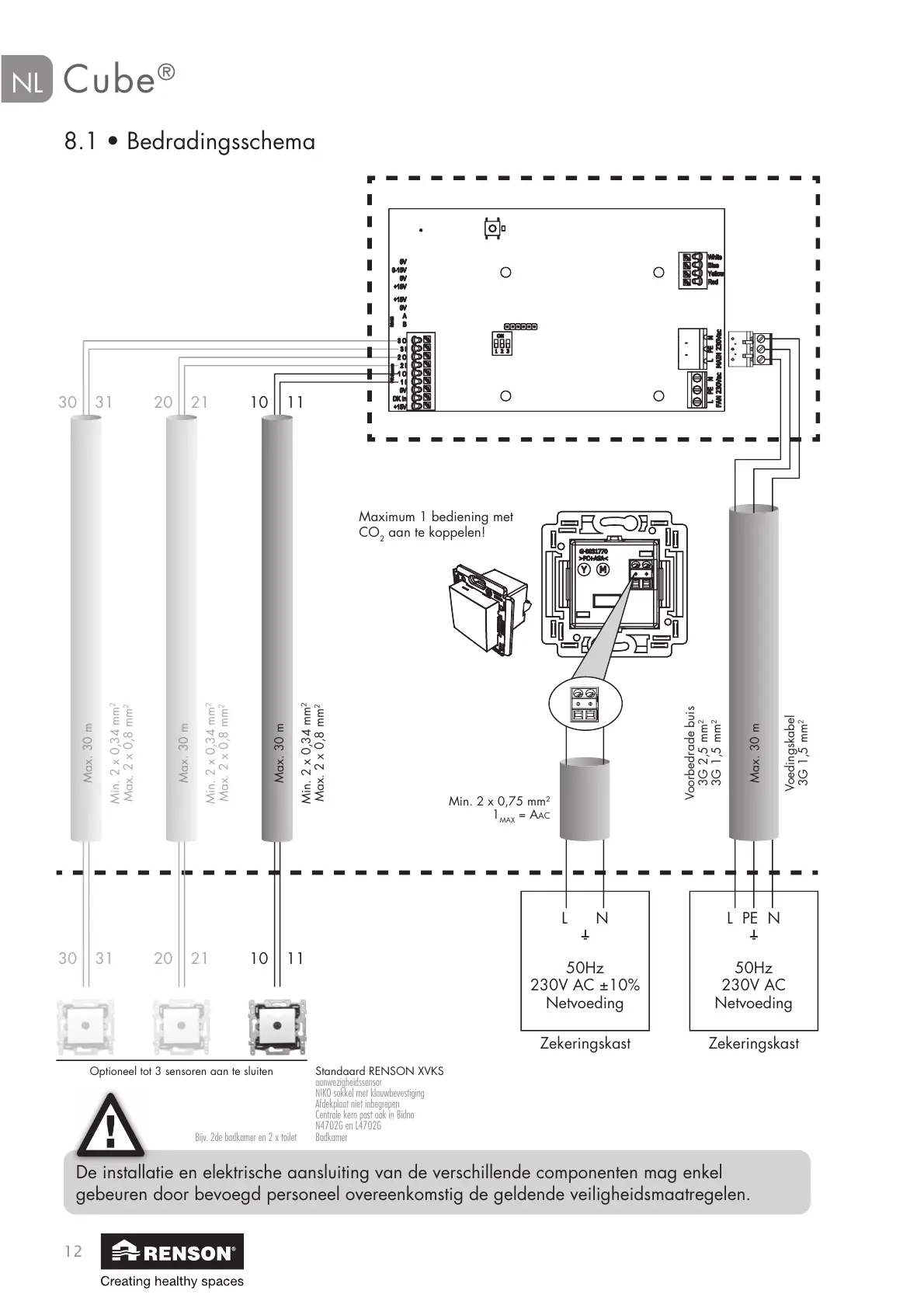

8.1 • Bedradingsschema
De installatie en elektrische aansluiting van de verschillende componenten mag enkel
gebeuren door bevoegd personeel overeenkomstig de geldende veiligheidsmaatregelen.
L PE N
Min. 2 x 0,75 mm
2
1
MAX
= AAC
3130 2120 1110
3130 2120 1110
L N
Max. 30 m Max. 30 m Max. 30 m Max. 30 m
Min. 2 x 0,34 mm
2
Max. 2 x 0,8 mm
2
Voedingskabel
3G 1,5 mm
2
Voorbedrade buis
3G 2,5 mm
2
3G 1,5 mm
2
Min. 2 x 0,34 mm
2
Max. 2 x 0,8 mm
2
Min. 2 x 0,34 mm
2
Max. 2 x 0,8 mm
2
50Hz
230V AC
Netvoeding
ZekeringskastZekeringskast
50Hz
230V AC ±10%
Netvoeding
Standaard RENSON XVKS
aanwezigheidssensor
NIKO sokkel met klauwbevestiging
Afdekplaat niet inbegrepen
Centrale kern past ook in Bidno
N4702G en L4702G
BadkamerBijv. 2de badkamer en 2 x toilet
Optioneel tot 3 sensoren aan te sluiten
Maximum 1 bediening met
CO
2
aan te koppelen!
