Resol DeltaSol BX+ V2 User Manual

DeltaSol
®
BX+ V2
20140710 Kioto_deltasol_bx+_V2_Zusatzheft.mon5s.indd
5 |

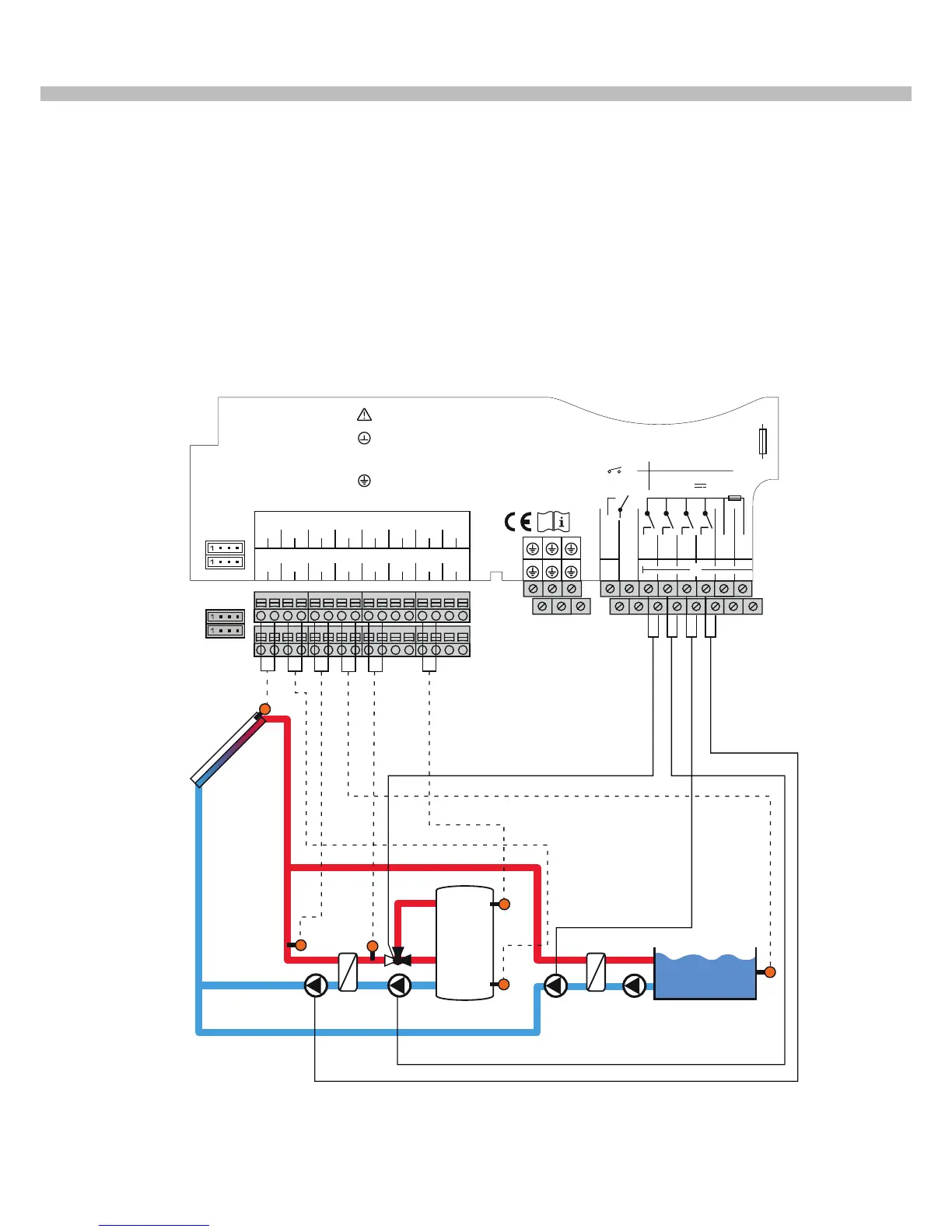

Bei diesem Schema ist im Solarkreis über einen Wärmetau-
scher ein Pool eingebunden. In diesem Fall hat der Schich-
tenspeicher Vorrang. Erst wenn keine Beladung mehr mög-
lich ist, wird auf die Poolbeladung umgeschaltet.
Relais 2 (R2) kann als Steuersignal verwendet werden, um
z. B. einen externen Schütz zu schalten, der die zusätzliche
Poolladepumpe ansteuert.
3. Systembeschreibung Schichtlademodul Grundschema mit zusätzlichem Pool
(Schemanummer 003 / 013)
S1
S3 S5
S7
S4
R4
(V1)
R3
R2
R1
S2
Schwimmbad
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3 R2 R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
Hinweis: Bei Schema 013 zusätzlich die Pumpe R1 an PWM A, R3 an PWM C und R2 an PWM B anschließen.
