| 6
Der Regler vergleicht die Temperatur an den Tempera-
tursensoren S1 und S6 mit der Temperatur an S2. Ist eine
der gemessenen Temperaturdifferenzen größer als der
eingestellte Wert für die Einschalttemperaturdifferenz,
wird die Pumpe (R1 oder R2) in Betrieb genommen; der
Solarkreis wird erwärmt.
Es wird auf die einstellbare Temperaturdifferenz geregelt.
Die Drehzahl wird so geregelt, dass die einstellbare Tempe-
raturdifferenz erreicht wird.

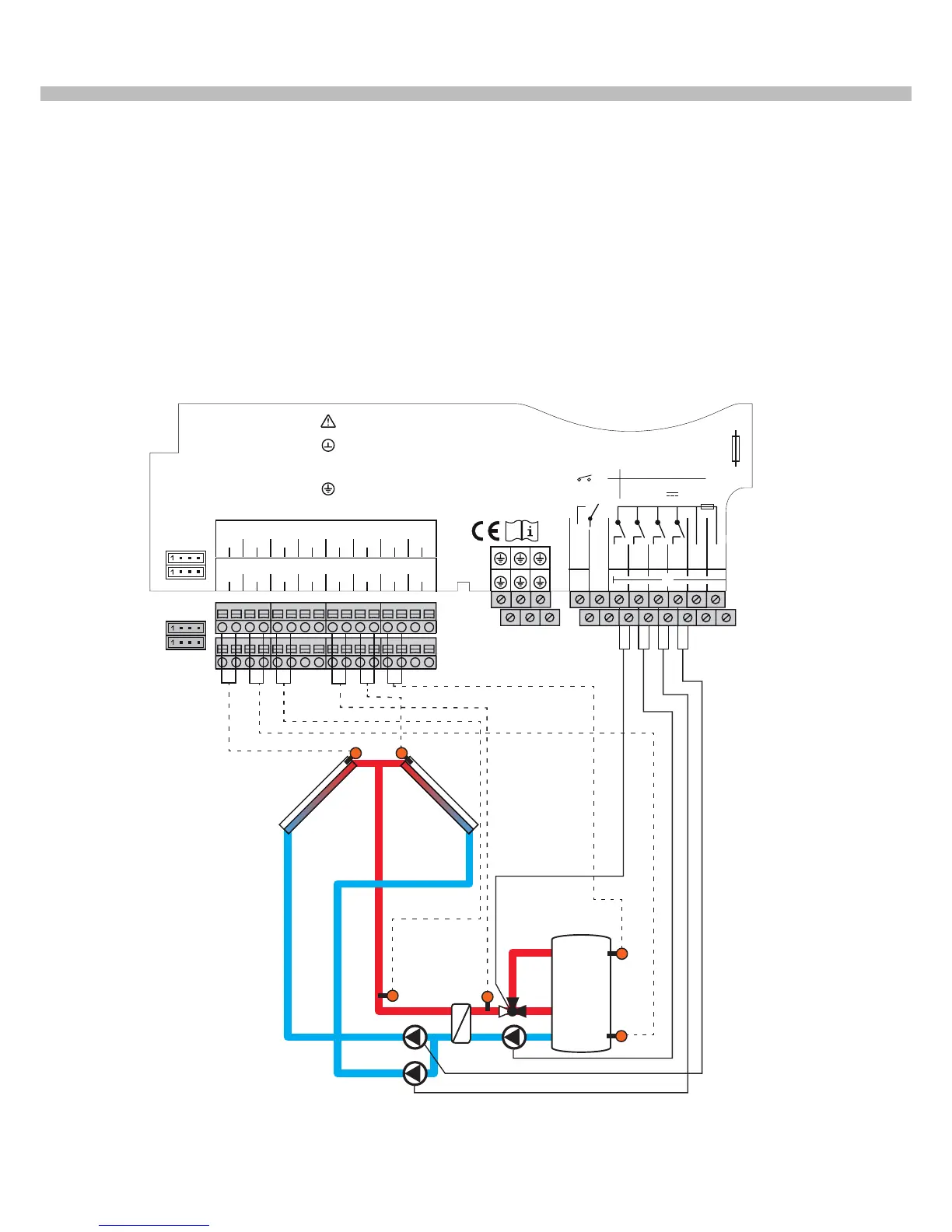

4. Systembeschreibung Schichtlademodul Grundschema mit Ost- / Westdach
(Schemanummer 004 / 014)
Wenn die Temperaturdifferenz zwischen S3 und S2 die
eingestellte Einschalttemperaturdifferenz für die Sekun-
därpumpe (externer Wärmetauscher) überschreitet, wird
die Pumpe (R3) eingeschaltet. Über eine zusätzliche Wär-
meaustauschfunktion wird die Beladung des Speichers ge-
steuert. Im stromlosen Zustand ist das Ventil (R4) auf den
mittleren Speicherbereich geschaltet.
Wenn die Einschalttemperaturdifferenz zwischen S5 und
S7 überschritten wird, wird der obere Speicherbereich
bis zur eingestellten Solltemperatur beladen.
S1
S6
S3
S5
S7
R4
(V1)
R1
R3
R2
S2
S1
1234 567 8910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
Hinweis: Bei Schema 014 zusätzlich die Pumpe R1 an PWM A, R2 an PWM B und R3 an PWM C anschließen.
