Revox A77 Service Manual

l..l I ISpCl.111M1 1.1:11 LIW11 111111 I CbISLUI J.
1/8 W — 5 %
Résistance à couche sans specification .
1/8 W — 5 %
• • Commercial types
• ` Type d'usage courant
Identification
Part Name
Type / Remarks
Specifications
Order Number
Position
Désignation
Type / Remarques
Spécifications
Numéro de commande

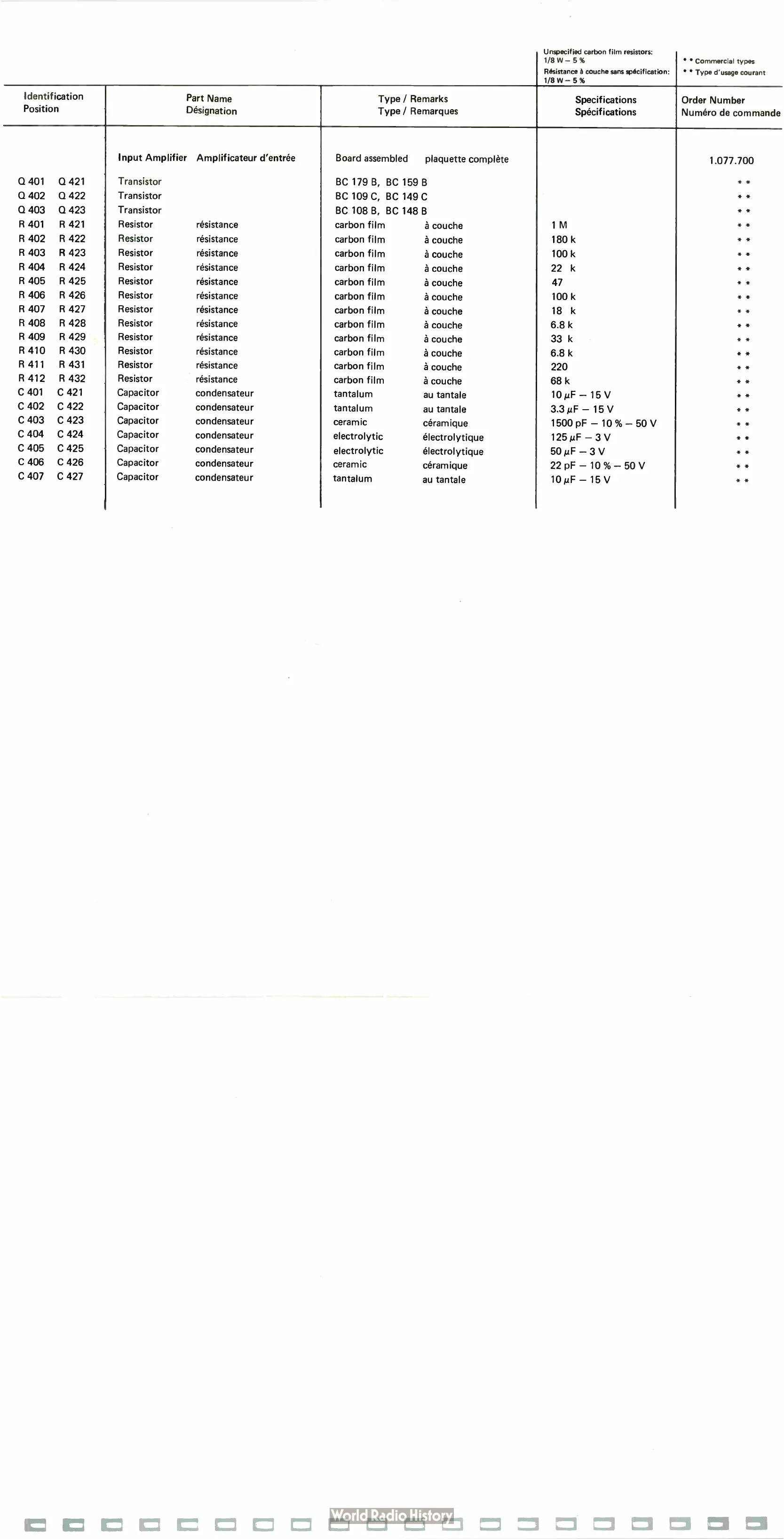

Input Amplifier Amplificateur d'entrée
Board assembled plaquette complète
1.077.700
Q 401 Q 421
Transistor
BC 179 B, BC 159 B
* *
Q 402 Q 422
Transistor
BC 109 C, BC 149 C
* *
Q 403 Q 423 Transistor
BC 108 B, BC 148 B
* *
R 401 R 421 Resistor résistance
carbon film à couche
1 M
* *
R 402 R 422 Resistor résistance
carbon film à couche
180
k
* *
R 403 R 423
Resistor résistance
carbon film à couche
100
k
* *
R 404 R 424
Resistor résistance
carbon film à couche
22 k
* *
R 405 R 425
Resistor résistance
carbon film à couche
47
* *
R 406 R 426 Resistor résistance
carbon film à couche
100
k
* *
R 407 R 427
Resistor résistance
carbon film à couche
18 k
* *
R 408 R 428 Resistor résistance
carbon film à couche
6.8 k
* *
R 409 R 429
Resistor résistance
carbon film à couche
33 k
* *
R 410 R 430
Resistor résistance
carbon film à couche
6.8 k
* *
R 411 R 431
Resistor résistance
carbon film à couche
220
* *
R 412 R 432
Resistor résistance
carbon film à couche
68 k
* *
C 401 C 421
Capacitor condensateur
tantalum au tantale
10 p F — 15 V
* *
C 402 C 422
Capacitor condensateur
tantalum au tantale
3.3 pF — 15 V
* *
C 403 C 423
Capacitor condensateur
ceramic céramique
1500 pF — 10 % — 50 V
* *
C 404 C 424
Capacitor condensateur
electrolytic électrolytique
125 pF — 3 V
* *
C 405 C 425
Capacitor condensateur
electrolytic électrolytique
50 pF — 3 V
* *
C 406 C 426
Capacitor condensateur
ceramic céramique
22 pF — 10 % — 50 V
* *
C 407 C 427
Capacitor condensateur
tantalum au tantale
10 pF — 15 V
* *

Revox A77 Specifications

General

Wow and Flutter	0.08% (7 1⁄2 ips)
Frequency Response	30Hz to 20kHz (7 1⁄2 ips)
Signal to Noise Ratio	60dB
Type	Reel-to-Reel Tape Deck
Track System	4-track, 2-channel stereo/monaural
Reel Size	Up to 10.5 inch reel
Motor	2 x reel, 1 x capstan
Inputs	Mic, Line
Outputs	Line
Tape Speed	3 3⁄4 and 7 1⁄2 ips
