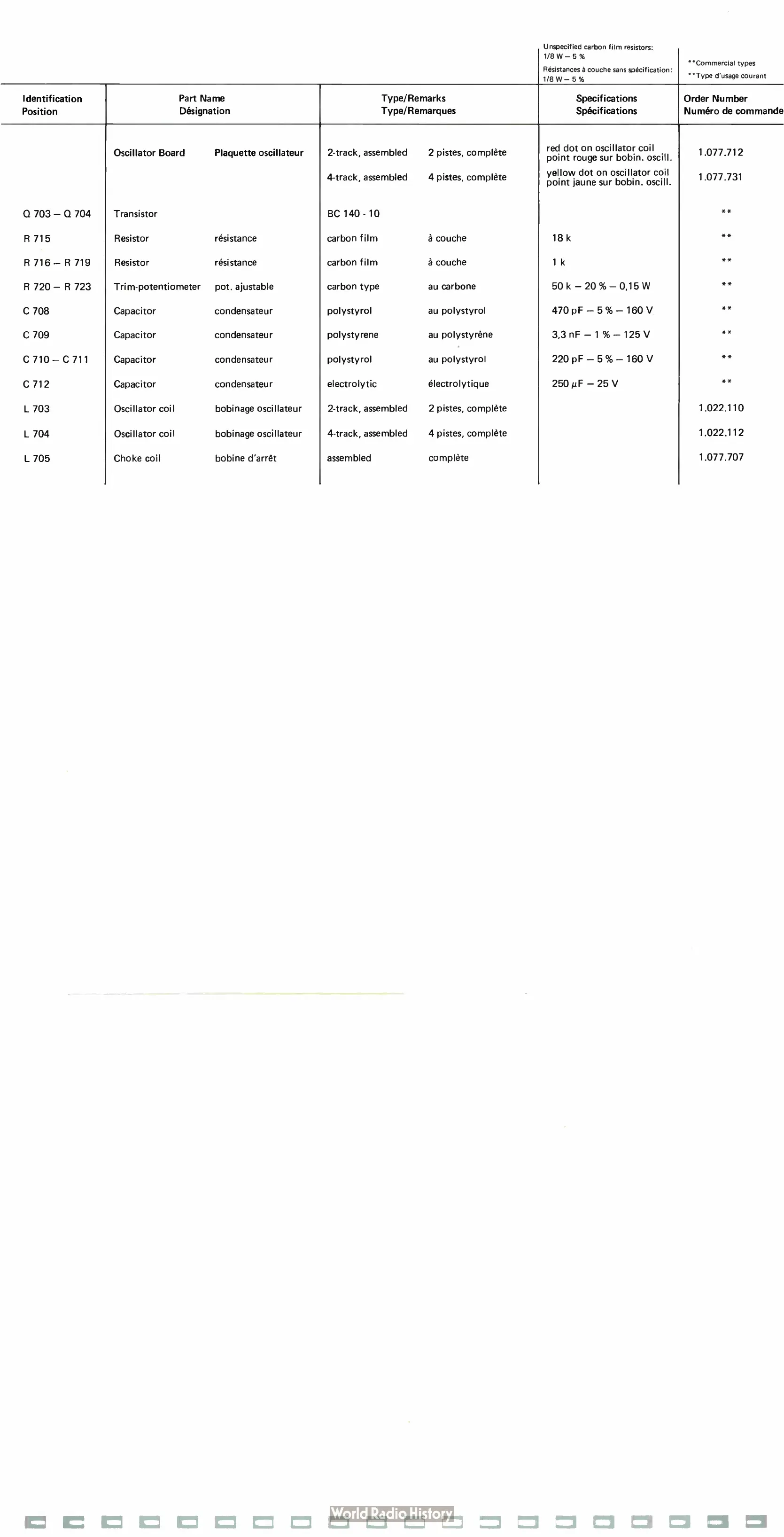

Revox A77 Service Manual

Unspecified carbon film resistors:
1/8 W — 5 %
Résistances à couche sans spécification:
1/8 W — 5 %
• " Commercial types
• * Type d'usage courant
Identification
Position
Q 703 — Q 704
R 715
R 716 — R 719
R 720 — R 723
C 708
C 709
C 710 — C 711
C 712
L 703
L 704
L 705
Part Name
Désignation
Oscillator Board
Transistor
Resistor
Resistor
Trim- potentiometer
Capacitor
Capacitor
Capacitor
Capacitor
Oscillator coil
Oscillator coil
Choke coil
Plaquette oscillateur
résistance
résistance
pot. ajustable
condensateur
condensateur
condensateur
condensateur
bobinage oscillateur
bobinage oscillateur
bobine d'arrêt
Type/Remarks
Type/Remarques
2- track, assembled
4- track, assembled
BC 140 - 10
carbon film
carbon film
carbon type
polystyrol
polystyrene
polystyrol
electrolytic
2- track, assembled
4- track, assembled
assembled
2 pistes, complète
4 pistes, complète
à couche
à couche
au carbone
au polystyrol
au polystyrène
au polystyrol
électrolytique
2 pistes, complète
4 pistes, complète
complète
Specifications
Spécifications
red dot on oscillator coil
point rouge sur bobin. oscill.
yellow dot on oscillator coil
point jaune sur bobin. oscill.
18 k
1 k
50 k — 20 % — 0,15 W
470 pF — 5 % — 160 V
3,3 nF — 1 — 125 V
220 pF — 5 % — 160 V
250 ¡ IF — 25 V
Order Number
Numéro de commande
1.077.712
1.077.731
1.022.110
1.022.112
1.077.707
I= I= I= = = =

Revox A77 Specifications

General

Wow and Flutter	0.08% (7 1⁄2 ips)
Frequency Response	30Hz to 20kHz (7 1⁄2 ips)
Signal to Noise Ratio	60dB
Type	Reel-to-Reel Tape Deck
Track System	4-track, 2-channel stereo/monaural
Reel Size	Up to 10.5 inch reel
Motor	2 x reel, 1 x capstan
Inputs	Mic, Line
Outputs	Line
Tape Speed	3 3⁄4 and 7 1⁄2 ips
