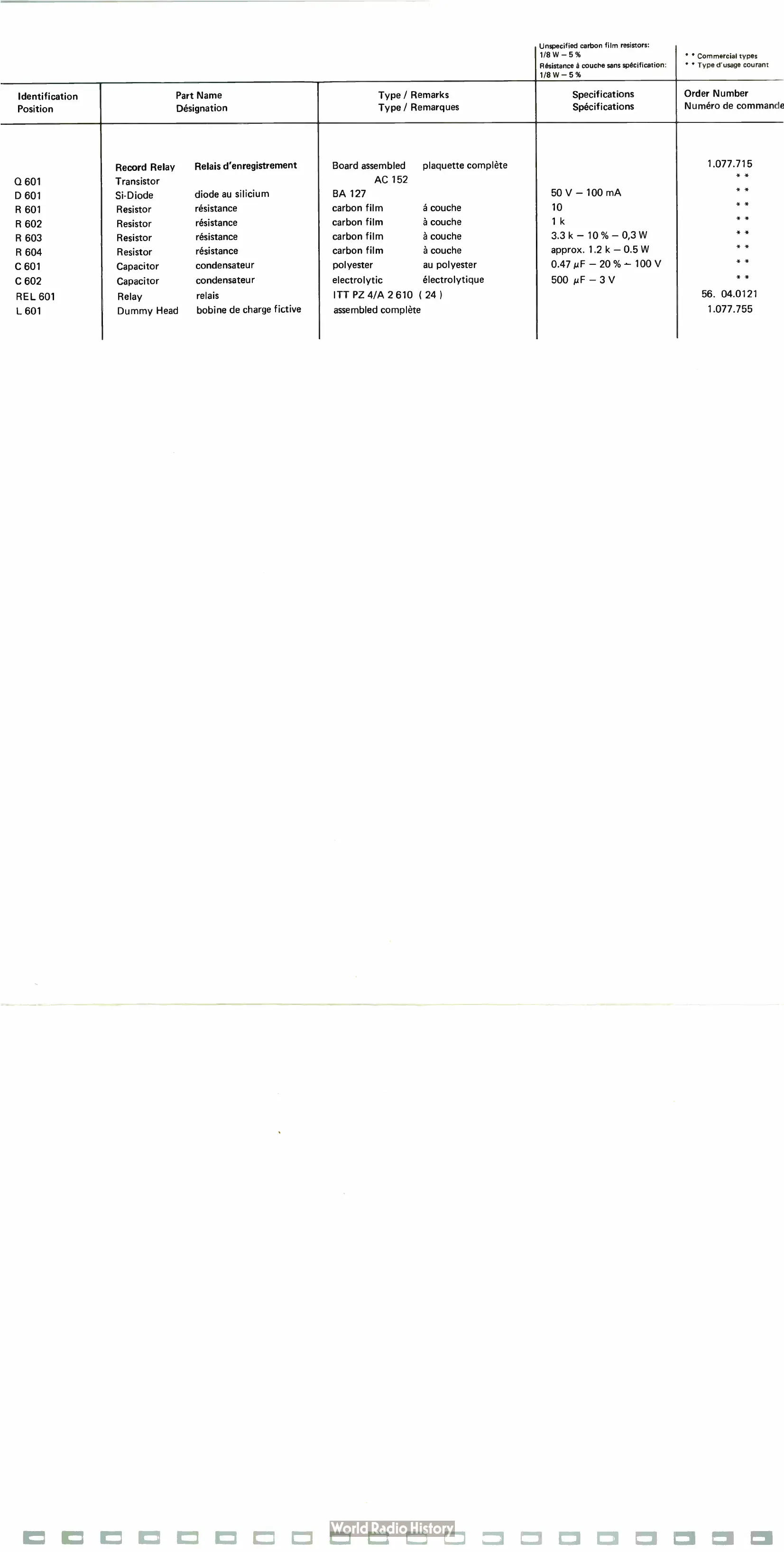

Revox A77 Service Manual

Unspecified carbon film resistors:
1/8 W — 5 %
Résistance à couche sans spécification:
1/8 W — 5 %
• • Commercial types
• Type d'usage courant
Identification
Position
Q 601
D 601
R 601
R 602
R 603
R 604
C 601
C 602
REL 601
L 601
Part Name
Désignation
Record Relay
Transistor
Si- Diode
Resistor
Resistor
Resistor
Resistor
Capacitor
Capacitor
Relay
Dummy Head
Relais d'enregistrement
diode au silicium
résistance
résistance
résistance
résistance
condensateur
condensateur
relais
bobine de charge fictive
Type / Remarks
Type / Remarques
Board assembled
AC 152
BA 127
carbon film
carbon film
carbon film
carbon film
polyester
electrolytic
plaquette complète
à couche
à couche
à couche
à couche
au polyester
électrolytique
ITT PZ 4/A 2 610 ( 24
assembled complète
Specifications
Spécifications
50 V — 100 mA
10
1 k
3.3 k — 10 % — 0,3 W
approx. 1.2 k — 0.5 W
0.47 — 20 % — 100 V
500 µF — 3 V
Order Number
Numéro de commancY
1.077.715
56. 04.0121
1.077.755

Revox A77 Specifications

General

Wow and Flutter	0.08% (7 1⁄2 ips)
Frequency Response	30Hz to 20kHz (7 1⁄2 ips)
Signal to Noise Ratio	60dB
Type	Reel-to-Reel Tape Deck
Track System	4-track, 2-channel stereo/monaural
Reel Size	Up to 10.5 inch reel
Motor	2 x reel, 1 x capstan
Inputs	Mic, Line
Outputs	Line
Tape Speed	3 3⁄4 and 7 1⁄2 ips
