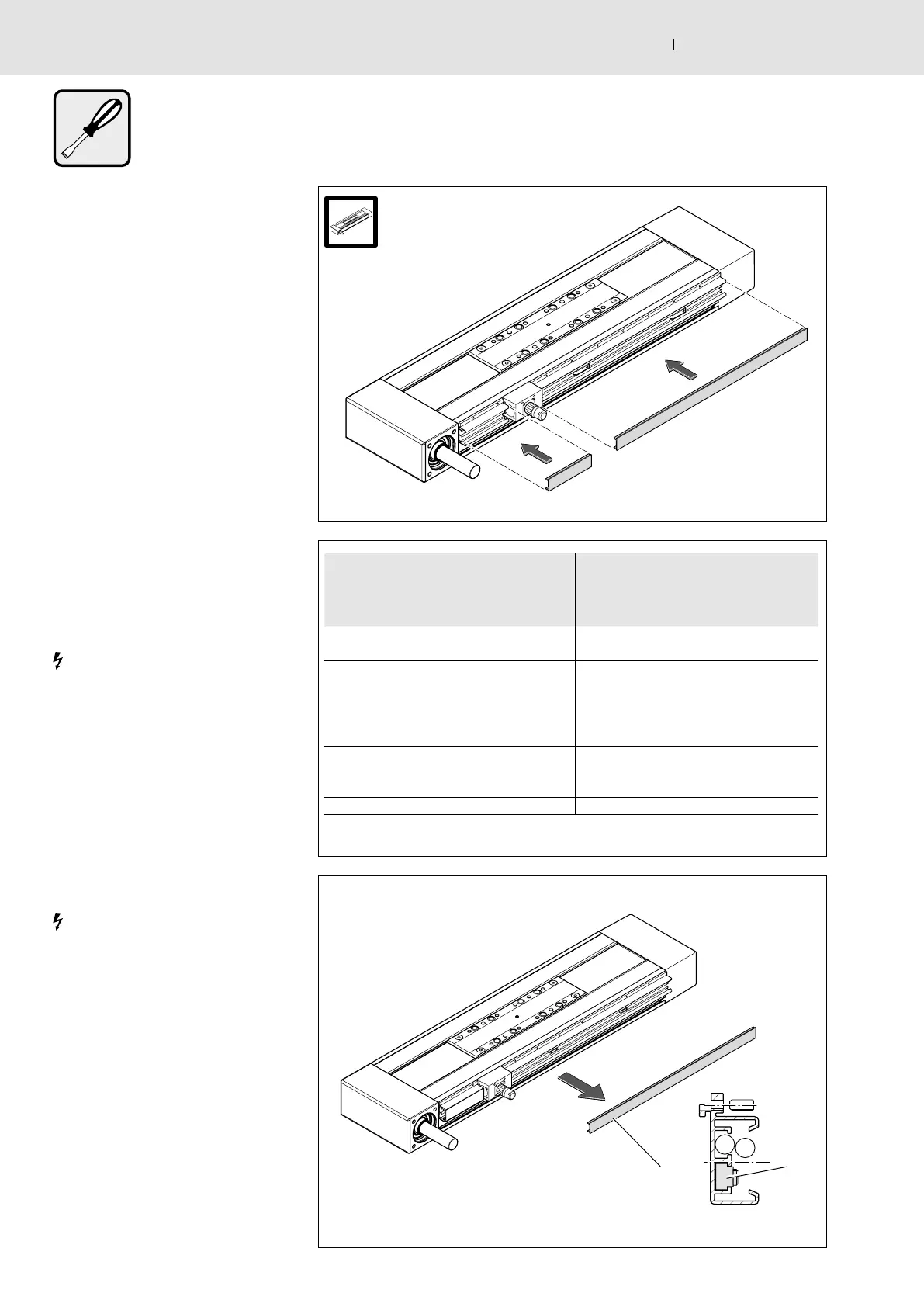

5.4 Deckel montieren
• Deckel für den Befestigungskanal
ausmessen, absägen, entgraten, und
montieren.
5.5 Schalter verschieben
F Die Kabel sind in die Schalter ein-
gegossen. Wird ein Schalter mit einem
längeren Kabel benötigt, empfehlen wir
eine Neubeschaffung.
Stromversorgung unterbrechen!
• Deckel aus dem Befestigungskanal
holen (1).! 5.6
• Gewindestift (2) am Schalter lockern.
• Schalter verschieben, neuen Schalt-
punkt einstellen.
• Schalter mit Gewindestift fixieren.
• Deckel wieder einschnappen.
c Zur Funktionskontrolle Kapitel
„Inbetriebnahme“ beachten! ! 8.
5.6 Schalter demontieren
Stromversorgung unterbrechen!
• Deckel aus dem Befestigungskanal
holen (1).
• Gewindestift (2) am Schalter lockern.
• Kabel zwischen Dose und Schalter
trennen.
• Schalter aus dem Befestigungskanal
ziehen.
• Deckel montieren.
Bauteil
Component
Composant
Componente
Teilenummern
Part numbers
Références
Numeri di ordinazione
Magnetfeldsensor-Kontakt / Reed switch
Interrupteur Reed / Interruttore Reed
R3476 009 03
Magnetfeldsensor Hall-Sensor – PNP Öffner
Hall sensor switch – PNP NC
Capteur à effet Hall – PNP à ouverture
Interruttore del sensore Hall – contatto
PNP chiuso
R3476 010 03
Befestigungskanal / Mounting duct
Chemin de câbles / Canalina di fissaggio
CKR 12-90, 15-110, 20-145, 25-200:
R0396 620 18
CKR 9-70: R0396 620 26
Dose / Socket / Prise / Presa R0375 400 00
