24 Bosch Rexroth AG
300
18
±0,5
12
5
24
9,5
9
R 1,5
6.6.1
6.6.2
6.6.3
Anleitung CKR R320103679 (2009.09)

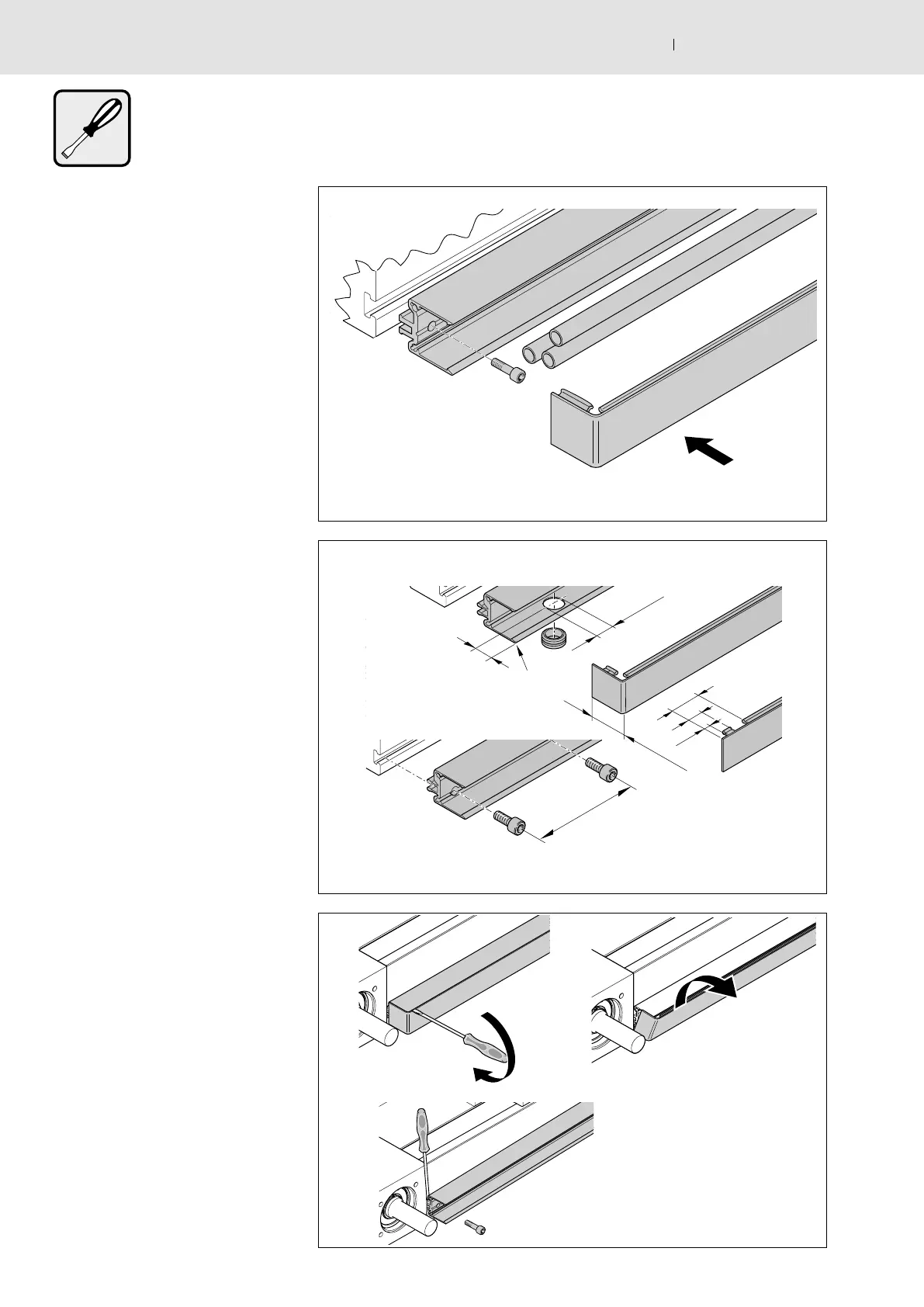

6.6 Kabelkanal montieren /
demontieren
Kabelkanal montieren
• Länge des Kabelkanals messen.
• Kabelkanal absägen und entgraten.
• Löcher für Kabelausgänge ausmes-
sen, körnen und bohren.
• Wenn die vorhandenen Befesti-
gungsbohrungen nicht ausreichen,
zusätzliche Befestigungslöcher in
den Boden des Kabelkanals bohren
(2,5 tief, ø 3,1).
• Kabelkanal in die Nut am Trägerprofil
einschnappen und festschrauben.
Schrauben M 3 – 8 mm lang, werden
mitgeliefert. Gewindestifte M 3 –
8 mm lang, vergrößern bei Bedarf den
Freiraum im Kabelkanal.
• Kabeltüllen entsprechend Kabeldurch-
messer aufschneiden und einsetzen.
Fünf Kabeltüllen R3484 024 02
werden mitgeliefert.
• Kabel einziehen und verdrahten.
Deckel ohne Abdeckung am
Kabelkanalende montieren
• Deckel des Kabelkanals ausmessen,
absägen und entgraten.
• Deckel einschnappen.
Deckel mit Abdeckung am
Kabelkanalende montieren
• Deckel des Kabelkanals ausmessen.
• Für jede Abdeckung am Kabelkanalen-
de 18 mm zugeben.
• Deckel absägen und entgraten.
• Im Biegebereich und am Ende Stege
entfernen.
• Deckel biegen und einschnappen.
Kabelkanal demontieren
• Deckel am Ende mit Schraubenzieher
aufweiten.
• Deckel anheben und herauskippen.
• Kabel entnehmen.
• Befestigungsschrauben herausdrehen.
• Kabelkanal mit Schraubenzieher aus
der Nut des Trägerprofils herausdrü-
cken.
