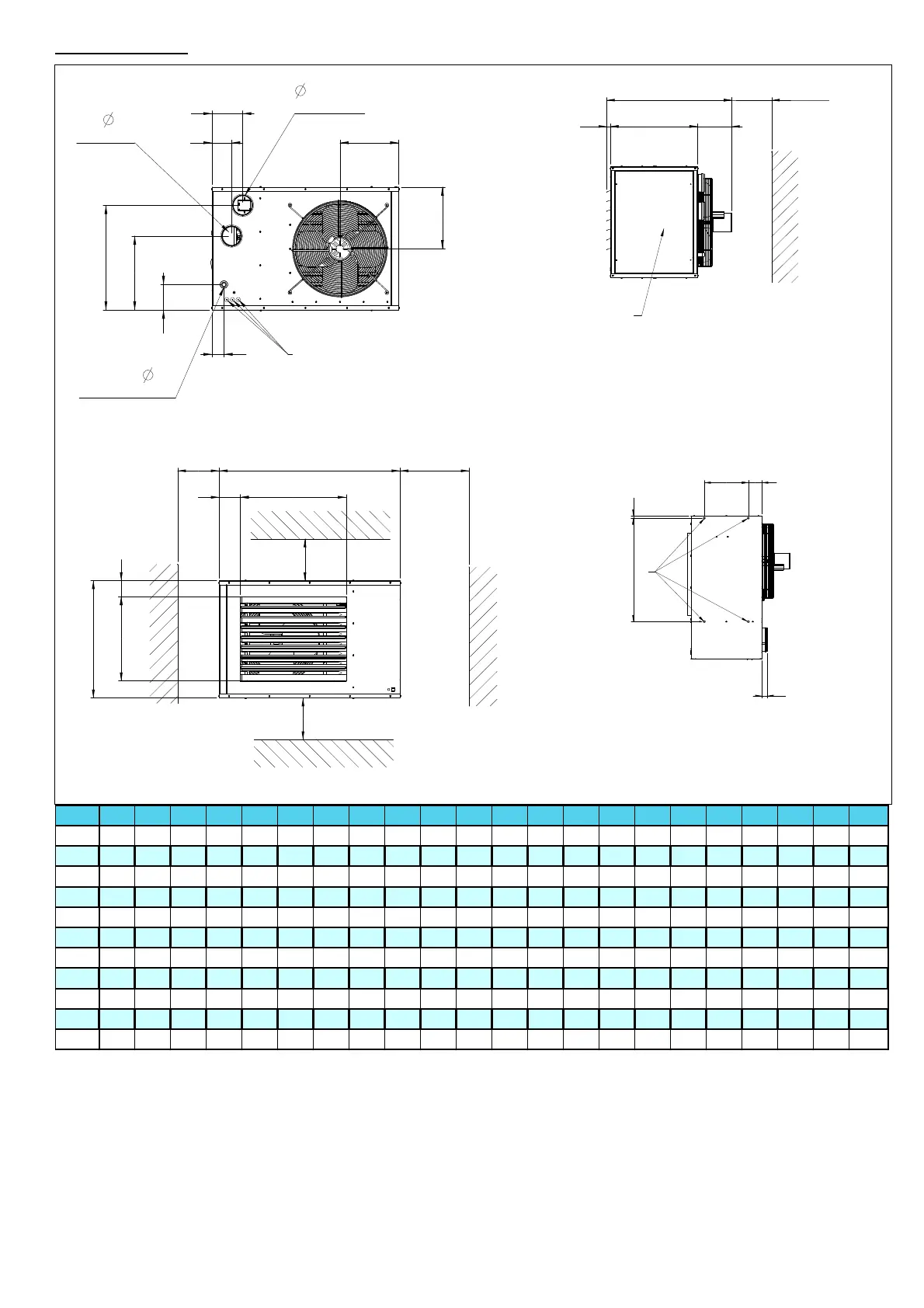

2.2 Dimensions
K
L
S
R
N
M
P
Q
D
Flue Outlet
D
Flue Inlet
W
Gas Connection
1
250 min J
I C 30
2
F
150
150
E
150 A 500 min
GH
B
T V
19
U
51
3
LCSA-4 A B C D E F G H I J K L M N P Q R S T U V W
12 965 567 652 80 71 531 130 305 100 782 334 280 87 106 345 444 122 221 123 611 406 1/2"G
20 965 567 652 100 71 531 130 305 103 785 334 280 87 106 345 444 122 221 123 611 406 1/2"G
30 965 567 652 100 74 531 94 370 139 821 334 280 87 106 345 444 122 221 123 611 406 1/2"G
35 965 845 652 130 74 531 154 517 138 824 331 420 82 175 508 720 134 211 123 611 406 3/4"G
45 965 845 652 130 74 531 117 605 138 824 331 420 82 175 508 720 134 211 123 611 406 3/4"G
50 1298 845 652 130 151 759 154 517 156 838 409 425 82 175 508 720 135 212 123 942 406 3/4"G
60 1298 845 652 130 151 759 154 517 139 824 409 425 82 175 508 720 135 212 123 942 406 3/4"G
75 1298 845 652 130 151 759 117 605 139 824 409 425 82 175 508 720 135 212 123 942 406 3/4"G
100 1298 954 807 130 151 759 73 808 301 1022 479 477 82 180 608 833 212 212 123 942 550 3/4"G
120 1750 980 846 130 67 1100 164 602 177 1057 348 490 90 175 595 795 160 256 20 1365 770 3/4"G
145 1750 1150 846 130 67 1100 173 692 177 1057 348 570 90 177 736 936 160 256 20 1365 770 3/4"G
1 Electrical connections
2 Service panel
3 Suspension points (M10 female)
