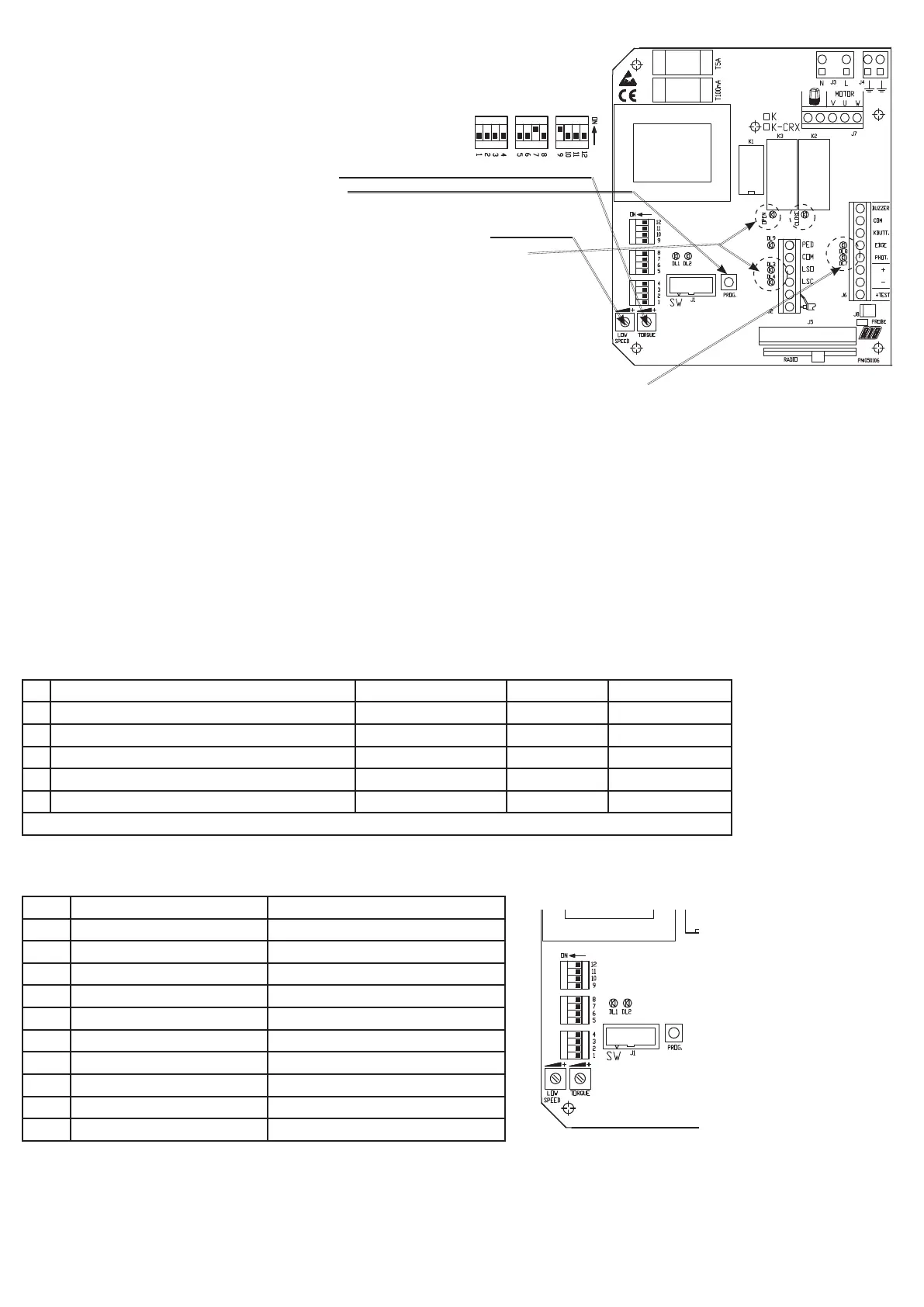

4° Controllo del senso di marcia, della regolazione della forza e del rallentamento in accostamento
RIPETIAMO: Invertire V e W così come LSO con LSC in caso il cancello apra a sinistra.
N.B.: In questa fase il movimento si eettua esclusivamente premendo costantemente il pulsante PROG e il tipo di
funzionamento è passo-passo così che ad ogni pressione del pulsante PROG si ottenga apre-stop-chiude-stop-apre....
La conferma di una buona configurazione si ha tramite controllo dei led come descritto qui di seguito.
a) Settare i microinterruttori DIP 1-2-3-4-5-6-8-10-11-12 su OFF e DIP 7-9 su ON (per K800 e
K1400). Se K2200 DIP 12 su ON.
b) Settare DIP 1 su ON (il led DL1 lampeggia rapidamente)
c) Settare il trimmer di regolazione della forza “TORQUE” al minimo
d) Premere il pulsante PROG (Il led verde si accende e il cancello apre)
e) Aumentare progressivamente la forza “TORQUE”, solamente se necessario (ATTENZIONE: una forza eccessiva può essere
pericolosa per gli utilizzatori)
f) Dopo 10 secondi il motore rallenterà ad una velocità regolabile utilizzando il trimmer “LOW SPEED”.
g) A fine apertura il finecorsa viene premuto dalla camme e ferma il motore (I led DL3 e “OPEN” si spengono).
h) Rilasciare il pulsante PROG.
i) Premere di nuovo il pulsante PROG (il led rosso “CLOSE” si accende ed il cancello parte in chiusura)
j) Dopo 10 secondi il motore rallenta. Il finecorsa ferma il motore quando il cancello raggiunge la completa chiusura (DL4 e
“CLOSE” si spengono)
k) Rilasciare il pulsante PROG e ripremere PROG per aprire un poco il cancello e liberare il finecorsa di fine chiusura.
l) Rimettere il DIP 1 su OFF e passare al punto 5°
5° Programmazione dei tempi di lavoro e di attesa prima di avere la chiusura automatica.
IMPORTANTE: Fare un ponticello tra COM-PHOT e COM-EDGE se le sicurezze non sono installate. I led DL7 e DL8 devono essere accesi.
Un led spento segnala un guasto della sicurezza o l’assenza del collegamento e bloccherà il movimento del cancello.
a) Settare il DIP 2 su ON (il led DL1 lampeggia lentamente)
b) Premere un istante il pulsante PROG (il cancello chiude, si ferma sul finecorsa, attende 2 secondi dopodiché apre automaticamente fino ad arrestarsi contro il finecorsa elettrico di fine
apertura). Una volta che il cancello è arrivato a fine apertura il quadro inizia a contare il tempo di attesa prima di eettuare la chiusura automatica.
N.B.: Anche se la funzione della chiusura automatica non è attiva (DIP 3 su OFF), il suo apprendimento deve comunque essere eseguito.
c) Attendere il tempo desiderato dopodiché dare un impulso al pulsante PROG per memorizzare il tempo di attesa e far ripartire il cancello in chiusura.
d) Il cancello è chiuso. DL1 ha smesso di lampeggiare. I tempi sono memorizzati. Rimettere DIP 2 su OFF.
6a° Programmazione del telecomando (per K2007-CRX)
1 - Posizionare DIP 1 su ON e successivamente il DIP 2 su ON => il led DL1 lampeggerà per 10 secondi.
2 - Premere il tasto del telecomando (normalmente il canale A) entro i 10 secondi. Se il telecomando viene correttamente memorizzato il led DL2 (verde) emette un lampeggio.
3 - Il tempo di programmazione dei codici si rinnova automaticamente per poter memorizzare il telecomando successivo.
4 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un attimo il pulsante PROG. => il led DL1 di smetterà di lampeggiare.
5 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
6b° Programmazione del telecomando (per K2007)
Inserire un radio ricevitore ACG5051 sul connettore J5 (Questo permette di comandare direttamente con il primo canale del telecomando il quadro elettronico)
Collegare il secondo relè R2 del radio ricevitore a COM/PED per consentire il comando via radio dell’apertura pedonale, o di un’altro dispositivo.
Azione Conferma led Reazione Commento
DL1 e DL2 lampeggiano
1° Premere un istante il pulsantino P del ricevitore DL1 lampeggia rilasciare P passare al punto 2°
2° Premere il tasto A del telecomando per 1,5 secondi DL2 emette un flash non trasmettere passare al punto 3°
3° Premere un istante il pulsantino P del ricevitore DL2 lampeggia rilasciare P passare al punto 4°
4° Premere il tasto B del telecomando per 1,5 secondi DL1 emette un flash non trasmettere Finito
Lasciar lampeggiare DL2 per 10 volte o premere P sul ricevitore per uscire dalla programmazione
7° Personalizzare la configurazione
È possibile modificare la configurazione spostando i vari microinterruttori
Microinterruttori su ON Microinterruttori su OFF
DIP3 Chiusura automatica attivata Chiusura automatica non attivata
DIP4 Fotocellule attive solo in chiusura Fotocellule sempre attive
DIP5 Pre-lampeggio di 3 secondi Motore e lampeggiatore partono insieme
DIP6 Comando passo-passo Comando inecace in apertura
DIP7 Freno elettronico attivato Freno elettronico non attivato
DIP8 Rallentamento non attivato Rallentamento attivato
DIP9 Partenza graduale attivata Partenza graduale non attivata
DIP10 TEST monitoraggio costa attivato TEST monitoraggio costa non attivato
DIP11 - K800-K1400-K2200
DIP12 K2200 K800-K1400
IMPORTANTE: L’impianto deve essere conforme a tutte le norme e Direttive attualmente in vigore.
