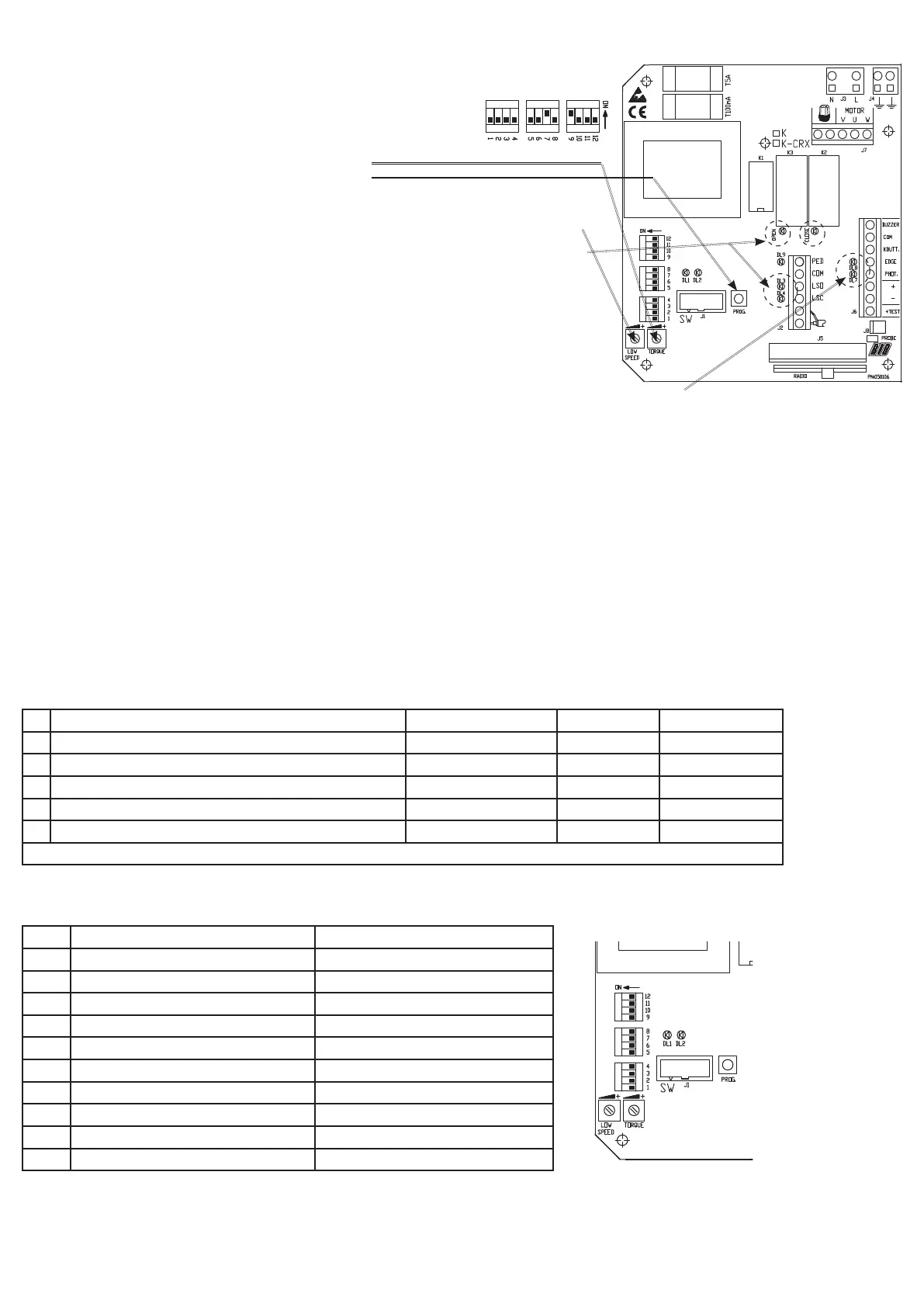

4° Control del sentido de marcha, de la regulación de la fuerza y de la desaceleración durante el acercamiento
REPETIMOS: Invertir V y W así como LSO con LSC en caso de que la cancela se abra hacia la izquierda.
Nota: En esta fase el movimiento se realiza exclusivamente presionando constantemente el pulsador PROG y el funcionamiento es de tipo paso-paso. De este modo, cada vez que se presiona
el pulsador PROG se obtiene abre-stop-cierra-stop-abre....
La confirmación de una correcta configuración se obtiene mediante el control de los led como se describe a continuación:
a) Colocar los microinterruptores DIP 1-2-3-4-5-6-8-10-11-12 en posición OFF y DIP 7-9 en ON
(para K800 y K1400). Si K2200 DIP 12 en ON.
b) Colocar el DIP 1 en posición ON (el led DL1 parpadea rápidamente)
c) Posicionar el trimmer de regulación de la fuerza “TORQUE” al mínimo
d) Presionar el pulsador PROG (el led verde se enciende y la cancela abre)
e) Aumentar progresivamente la fuerza “TORQUE” solamente si es necesario (ATENCIÓN: una fuerza excesiva puede ser
peligrosa para los usuarios)
f) Luego de 10 segundos el motor disminuirá la velocidad a una velocidad regulable utilizando el trimmer “LOW SPEED”.
g) Al finalizar la apertura el final de carrera es presionado por la leva y detiene el motor (los led DL3 y “OPEN” se apagan).
h) Soltar el pulsador PROG.
i) Presionar nuevamente el pulsador PROG (el led rojo “CLOSE” se enciende y la cancela arranca en cierre)
j) Luego de 10 segundos el motor desacelera. El final de carrera detiene el motor cuando la cancela alcanza el cierre completo
(DL4 y “CLOSE” se apagan)
k) Soltar el pulsador PROG y volver a presionar PROG para abrir un poco la cancela y liberar el tope de carrera de final de cierre.
l) Volver a colocar el led DIP 1 en posición OFF y pasar al punto 5°.
5° Programación de los tiempos de trabajo y de espera antes de producirse el cierre automático.
IMPORTANTE: Realizar un puente entre COM-PHOT y COM-EDGE si los dispositivos de seguridad no se encuentran instalados. Los led DL7 y DL8 deben estar encendidos.
Un led apagado indica una avería en la seguridad o la falta de conexión y bloqueará el movimiento de la cancela.
a) Colocar el DIP 2 en posición ON (el led DL1 parpadea lentamente)
b) Presionar un instante el pulsador PROG (la cancela cierra, se detiene en el final de carrera, espera 2 segundos y luego abre automáticamente hasta detenerse contra el tope de carrera
eléctrico de final de apertura). Una vez que la cancela ha llegado al final de apertura el cuadro eléctrico comienza a contar el tiempo de espera antes de realizar el cierre automático.
Nota: Aún cuando la función de cierre automático no se encuentre activa (DIP 3 en OFF) es necesario efectuar su memorización.
c) Esperar el tiempo deseado y luego presionar el pulsador PROG para memorizar el tiempo de espera y hacer que la cancela vuelva a arrancar en cierre.
d) La cancela está cerrada. DL1 ha dejado de parpadear. Los tiempos han sido memorizados. Volver a colocar DIP 2 en posición OFF.
6a° Programación del mando a distancia (para K2007-CRX)
1 - Colocar DIP 1 en posición ON y sucesivamente DIP 2 en ON => el led DL1 parpadeará durante 10 segundos.
2 - Presionar la tecla del mando a distancia (normalmente el canal A) dentro de los 10 segundos. Si el mando a distancia queda memorizado correctamente, el led DL2 (verde) emite un
parpadeo.
3 - El tiempo de programación de los códigos se renueva automáticamente para poder memorizar la orden siguiente.
4 - Para finalizar la programación, dejar pasar 10 seg. o bien presionar por un segundo el pulsador PROG => el led DL1 dejará de parpadear.
5 - Volver a colocar el DIP 1 en posición OFF y DIP 2 en OFF.
6b° Programación del mando a distancia (para K2007)
Introducir un radio receptor ACG5051 en el conector J5 (Esto permite dar órdenes al cuadro eléctrico directamente con el primer canal del mando a distancia).
Conectar el segundo relé R2 del radio receptor a COM/PED para consentir la orden de apertura peatonal o de otro dispositivo vía radio.
Acción Confirmación led Reacción Observaciones
DL1 y DL2 parpadean
Presionar un instante el pulsador P del receptor DL1 parpadea soltar P pasar al punto 2°
Presionar la tecla A del mando a distancia por 1,5 segundos DL2 emite un flash no transmitir pasar al punto 3°
Presionar un instante el pulsador P del receptor DL2 parpadea soltar P pasar al punto 4°
Presionar la tecla B del mando a distancia por 1,5 segundos DL1 emite un flash no transmitir Finalizado
Dejar parpadear DL2 10 veces o presionar P en el receptor para salir de la programación
7° Personalizar la configuración
Es posible modificar la configuración moviendo los diversos microinterruptores
Microinterruptores en ON Microinterruptores en OFF
DIP3 Cierre automático activado Cierre automático no activado
DIP4 Fotocélulas activas sólo en cierre Fotocélulas siempre activas
DIP5 Preintermitencia de 3 segundos Motor e intermitente arrancan juntos
DIP6 Mando paso-paso Mando ineficaz en apertura
DIP7 Freno electrónico activado Freno electrónico no activado
DIP8 Desaceleración no activada Desaceleración activada
DIP9 Arranque gradual activado Arranque gradual no activado
DIP10 TEST monitorización costa activado TEST monitorización costa no activado
DIP11 - K800-K1400-K2200
DIP12 K2200 K800-K1400
IMPORTANTE: La instalación debe ser conforme a todas las normas y Directivas actualmente vigentes.
